Статья расскажет о том, как поднять дом на винтовые сваи и каким образом разместить винтовые сваи под старый дом.

Содержание статьи:

1. Когда дом нужно поднимать на сваи?

2. Разработка проекта реконструкции

3. Общий план работ. Как избежать разрушений при подъеме

    3.1. Установка свай под старый дом


Ни одно строение не может эксплуатироваться вечно. В первую очередь это касается частных домов, которые были возведены несколько десятилетий назад.

Слабое место таких построек – фундамент. Он наиболее подвержен негативному воздействию внешних факторов, поэтому, как правило, приходит в негодность, когда остальные конструкции здания еще в порядке. И именно снижение прочности фундамента становится причиной разрушения всего строения.

Основная причина возникновения проблем с фундаментом – отсутствие информации о грунтах. К примеру, многие знают, что преобладающий грунт на их участке – глина, но далеко не все знают, что глины имеют разное сопротивление при взаимодействии с фундаментом. Каким окажется реальное сопротивление в конкретном случае спрогнозировать сложно, так как в большинстве случаев заказчик опирается только на общее описание грунтов.

Это приводит к тому, что в ходе эксплуатации накапливаются многочисленные проблемы (неравномерные осадки, крены, трещины и т.д.), а следом возникает необходимость в усилении или реконструкции. В связи с этим важное значение приобретает информация о свойствах грунтов конкретной стройплощадки. От полноты этой информации будет в конечном счете зависеть успех реконструкции в целом. Ведь грунт – материал, характеристикам которого свойственна значительная изменчивость даже в геологически однородном массиве.

Еще один важный момент, связанный с грунтом, который все постоянно упускают из виду: агрессивность грунта по отношению к материалам, используемым в фундаментной конструкции.

Например, при использовании металлических свай, совершенно не учитывается, что те же глинистые грунты в подавляющем большинстве случаев находятся во влажном или водонасыщенном состоянии, а, следовательно, характеризуются высокой коррозионной агрессивностью по отношению к стали. А это может привести к сокращению срока службы 1 миллиметра стали с 20 лет до 5 лет.

1. Когда дом нужно поднимать на сваи?

Изменения, которые должны побудить владельца задуматься о ремонте или усилении:

  • многочисленные наклонные трещины;
  • частичное разрушение фундамента;
  • неравномерные осадки в виде крена.

В первую очередь необходимо определить характер и масштаб повреждений существующего фундамента. Это позволяет оценить весь объем работ по его восстановлению (реконструкция может обойтись дороже, чем строительство нового дома – справедливо для дач и т.п.).

Иногда ремонт фундаментной конструкции становится частью работ по реконструкции всего строения, так как существующий фундамент не соответствует требованиям нового проекта.

В некоторых случаях к ремонту фундамента относят и устройство различного рода пристроек к существующему сооружению. Реконструкция фундамента бревенчатого дома на винтовых сваях

2. Разработка проекта реконструкции

После получения необходимых данных о грунтах обязательно производится разработка проекта реконструкции или ремонта старого фундамента.

При проектировании следует учитывать, что практически все параметры винтовых свай (геометрические, конструктивные) подбираются под конкретные грунтовые условия:

  • При выборе длины учитываются глубина залегания грунтов с достаточной несущей способностью и расчетная глубина промерзания грунта в регионе (подробнее «Как подобрать длину свай для фундамента?»).
  • При расчете расстояния между лопастями, шага, угла наклона лопастей (для модификаций с двумя и более лопастями) учитываются тип и свойства грунта площадки строительства. Это необходимо для того, чтобы обеспечить включение в работу конструкции максимального объема грунта ненарушенной структуры (подробнее «Особенности расчета многолопастных винтовых свай»).
  • При назначении диаметра и количества лопастей учитывается несущая способность грунтов. А чтобы структура грунта при погружении нарушалась минимально,  под конкретные грунтовые условия подбирается конфигурация лопасти (подробнее «Ключевые принципы подбора параметров лопастей»). Это позволяет не снижать способность конструкции к восприятию проектных нагрузок.
  • Чтобы срок службы здания/сооружения соответствовал требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения», марка стали и толщина стенки ствола и лопасти должны соответствовать степени коррозионной агрессивности грунтов (подробнее «Коррозия: причины и способы защиты», «Расчет толщины стенки ствола»).

Кажется, что такой объем данных дадут только полноценные геологические изыскания, но это не так. Процедуры, разработанные и введенные в качестве обязательных компанией «ГлавФундамент», – геолого-литологические и геотехнические исследования, а также измерения коррозионной агрессивности грунтов (КАГ) – позволят получить всю необходимую информацию. Так как исследования адаптированы под ИЖС их цена не высока (подробнее «Экспресс-геология: геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»).

Динамическое зондирование грунтов

На фундаменты воздействуют различные по величине нагрузки:

  • под ответственными узлами;
  • под несущими стенами;
  • под ненесущими стенами, под лагами пола.

Только добившись равномерного распределения нагрузок на основание можно увеличить срок службы фундамента и сделать его более надежным.

Поэтому учет воздействия различных по величине нагрузок требует использования определенной конструкции винтовой сваи. При этом способность к восприятию проектных нагрузок обеспечивается в первую очередь количеством, диаметром и конфигурацией лопастей. Толщина стенки и диаметр ствола гарантируют, прежде всего, соответствие требованиям к жесткости, прочности и долговечности.

О том, какие модификации свай лучше устанавливать под разные по величине нагрузки подробнее рассказывается в статье «Расчет свайного фундамента».

поднять дом.png

3. Общий план работ. Как избежать разрушений при подъеме

Чтобы осуществить ремонт фундамента винтовыми сваями необходимо поднять постройку на нужную высоту с помощью домкратов. После этого под стены и углы дома подкладываются блоки, чтобы избежать внештатных ситуаций.

Так как частные дома не предназначены для того, чтобы их поднимали, то при осуществлении подъема стены могу отклоняться от своего прежнего положения. Например, при подъеме стены высотой 3 метра на 20 см отклонение может доходить до 8 см. Здесь все зависит от возраста и состояния здания.

Чтобы такие отклонения не привели к разрушениям, следует разобрать 20-30 см пола вокруг печи и перекрытия чердака около трубы. А в особо ветхих домах также приходится снимать двери и доставать окна из проемов. Также при поднятии с помощью домкрата применяются специальные сжимы. Это прочные металлические полоски из стали, которые крепятся к стенам по вертикали. Они придают стене дополнительную жесткость, предохраняя ее от смещений при подъеме.

Кроме того, поднимать дом необходимо плавно и без резких рывков. Если высота подъема должна быть более 15 см, то весь процесс нужно разделить на несколько «заходов», во время каждого из которых нужно «брать планку» не более, чем в 5-10 см.

Чтобы ваши домкраты выдержали нагрузку нужно рассчитать вес строения (подробнее «Расчет свайного фундамента»). Это можно сделать, зная его размеры и плотность материала, из которого он сделан.

Для облегчения строения из него необходимо вынести все. Как правило, вес даже легкой домашней утвари в сумме довольно существенный. Перед работой нужно обязательно отсоединить (или разобрать) все пристройки, которые могут помешать его подъему на винтовые сваи (крыльцо, веранда, чулан для хранения старых вещей).

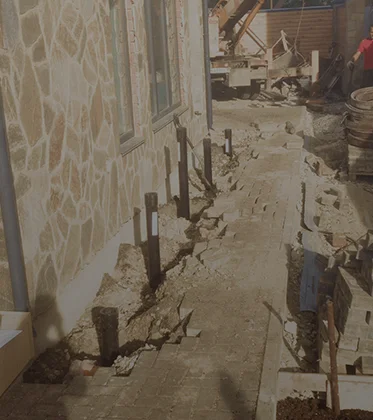

3.1. Установка свай под старый дом

Ход работ:

  • винтовые сваи закручиваются по парам по длинным сторонам строения на расстоянии 20-40 см от стен, а, в некоторых случаях, внутри дома;
  • сваи бетонируются, затем на каждую привариваются оголовки, чтобы служить опорой стальным балкам, проходящим под стенами дома;
  • строение поднимается при помощи специальных домкратов;
  • под строение подкладываются балки, обрезанные строго по размеру строения с необходимым запасом 20-40 см для крепления к винтовым опорам;
  • балки крепятся к оголовкам (крепление сварное), после чего вся конструкция прокрашивается;
  • строение опускается на готовую конструкцию;
  • старый фундамент можно оставить или разобрать – на усмотрение заказчика.

Подъем дома на винтовые опоры – это надежное решение для продления срока службы старого строения. А при условии соблюдения правил производства работ, здание на таком фундаменте прослужит еще долго.

Примеры выполненных работ можно посмотреть в разделе «Реконструкция».
