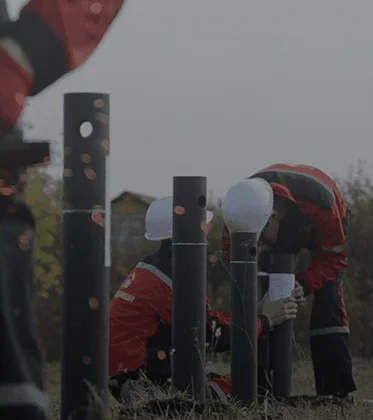

Установка винтовых свай

До начала строительно-монтажных работ необходимо выполнить расчет свайного фундамента, опираясь на данные о грунтовых условиях в пятне застройки и о нагрузках от строения.

Время чтения: 8 минут Интересно, но нет времени читать?

Введите ваш e-mail, и мы отправим статью на почту *

Нажимая кнопку «Получить», я подтверждаю свою дееспособность и даю согласие на обработку своих персональных данных в соответствии с условиями

Содержание

Общие требования к строительству фундаментов из винтовых свай
Установка винтовых свай своими руками
Типовые узлы обеспечения конструктивной жесткости фундамента

Общие требования к строительству

фундаментов из винтовых свай

Задача, которую реально решает фундаментная конструкция – передача нагрузок от надземной части сооружения на основание. То есть способность фундамента к восприятию проектных нагрузок будет определяться прежде всего несущей способностью грунтов, а уже затем – параметрами самой конструкции.

Достаточный объем данных для проектирования фундаментов объектов ИЖС дают геотехнические исследования (динамическое зондирование грунтов (методика разработана на основании ГОСТ 19912 «Грунты. Методы полевых испытаний статическим и динамическим зондированием»), геолого-литологические исследования), а также измерения коррозионной агрессивности грунтов (КАГ).

Информация о физико-механических свойствах грунтов позволят подобрать параметры винтовых свай, влияющие на способность фундамента к восприятию проектных нагрузок (конфигурация, диаметр лопастей, их количество, шаг и соотношение, длина ствола), а информация о химических свойствах – параметры, которые влияют на срок службы фундаментной конструкции (толщина стенки ствола, лопасти, марка стали).

Учет разных величин нагрузок, которые будут в будущем воздействовать на фундаментную конструкцию (нагрузки под ответственными узлами здания/сооружение, под несущими стенами, под ненесущими стенами, под лагами пола) позволит добиться равномерного распределения запаса прочности по всему фундаменту, увеличит срок его службы.

Подробная схема позволит избежать ошибок, которые часто встречаются в проектах, разработанных своими силами. Однако приведенный в статье расчет, основанный на типовых решениях и данных, подкрепленных практическим опытом, является условным, так как использует усредненные показатели, которые могут меняться в зависимости от типа строения и региона строительства.

Более того, в связи с тем, что назначение винтовых свай невозможно без точной информации о грунтовых условиях, в части определения их параметров и количества даются только общие рекомендации.

Установка винтовых свай своими руками

Наличие грамотного проекта – это лишь первый шаг. Надежность и долговечность фундаментной конструкции будут во многом зависеть от качества материалов, а также от того, насколько добросовестно были

выполнены строительно-монтажные работы. В наших статьях мы подробно рассказываем, как определить качество продукции, выбрать добросовестного подрядчика.

Кроме того, в зависимости от типоразмера винтовых свай и условий площадки строительства погружение осуществляется одним из способов:

ручным;
механическим;
редукторным.

В технологической карте мы даем подробные рекомендации по каждому из методов строительно-монтажных работ (техкарта бесплатно предоставляется всем клиентам ГК «ГлавФундамент», подробности акции уточняйте у специалистов). Здесь же постарались осветить ключевые этапы установки свай ручным способом.

Строительство фундамента начинается с подвоза и выгрузки на участке винтовых свай.

Винтовые сваи освобождаются от упаковки.

Для осуществления привязки свайного поля к местности определяются места, в которых впоследствии будут установлены две угловые сваи, расположенные на одной оси фундамента. Их привязывают к границам земельного участка по трем точкам.

В точке установки выкапывается приямок по диаметру лопасти, как правило, на глубину 300-400 миллиметров, а зимой – на глубину промерзания грунта.

Свая ставится строго вертикально в приямок. Выкопанный грунт из приямка засыпается обратно и утрамбовывается.

В технологическое отверстие вставляется палец. На него с двух сторон надеваются рычаги.

Во время завинчивания важно обеспечить строгую вертикальность установки. Добиться этого можно путем выравнивания сваи до вертикального положения по двум магнитным уровням, прикрепленным к стволу.

После установки двух «базовых» свай с помощью двух рулеток вымеряется местоположение третьей (угловой): для этого одна рулетка растягивается от первой на длину стороны фундамента, вторая – от второй на длину диагонали фундамента. В месте их пересечения завинчивается третья свая.

По аналогии завинчивается четвертая свая. Допустимым считается отклонение размеров диагоналей до 100 мм (при условии, что установка производится в сложных грунтовых условиях).

По периметру свайного поля натягивается шпагат (нельзя допускать ни малейшего провисания). С помощью маркера и рулеток на шпагате отмечаются точки установки. По этим точкам закручиваются сваи по периметру.

Натягивается шпагат внутри свайного поля и закручиваются оставшиеся сваи. Сваи завинчиваются на глубину, предусмотренную проектной документацией, в соответствии с которой нижняя лопасть должна находиться ниже нормативного уровня промерзания грунта.

В соответствии с требованиями СП 24.13330.2011 «Свайные фундаменты» в рамках контроля качества производимых работ после установки всех свай необходимо подтвердить их несущую способность, принятую в расчетах. Для этого используется методика производственного контроля несущей способности винтовых свай по величине крутящего момента (Патент №151668).

Когда все сваи установлены, с помощью водного или лазерного уровня, либо нивелира выставляются отметки, по которым свайное поле выравнивается в горизонтальной плоскости

Происходит это путем срезки участков с технологическими отверстиями.

В стволы при помощи воронки (например, дорожного конуса) заливается бетонный или песчано-цементный раствор (при низких температурах – с добавлением противоморозной жидкости), либо засыпается сухая ПЦС.

Заполнение канала ствола винтовой сваи повышает жесткость элементов, увеличивает местную устойчивость стенок и глушит вибрации, а также исключает развитие коррозионных процессов на внутренней поверхности ствола.

Какой бы вариант заполнения вы ни выбрали, нужно провести уплотнение арматурой методом «штыкования».

На сваи устанавливаются оголовки для крепления нижней обвязки дома, которые выравниваются по натянутому шпагату и привариваются по уровню.

Когда работы по установке закончены, сварные швы очищаются от шлака, сваи отмываются от бетонного раствора, а фундаментная конструкция полностью прокрашивается антикоррозийным покрытием.

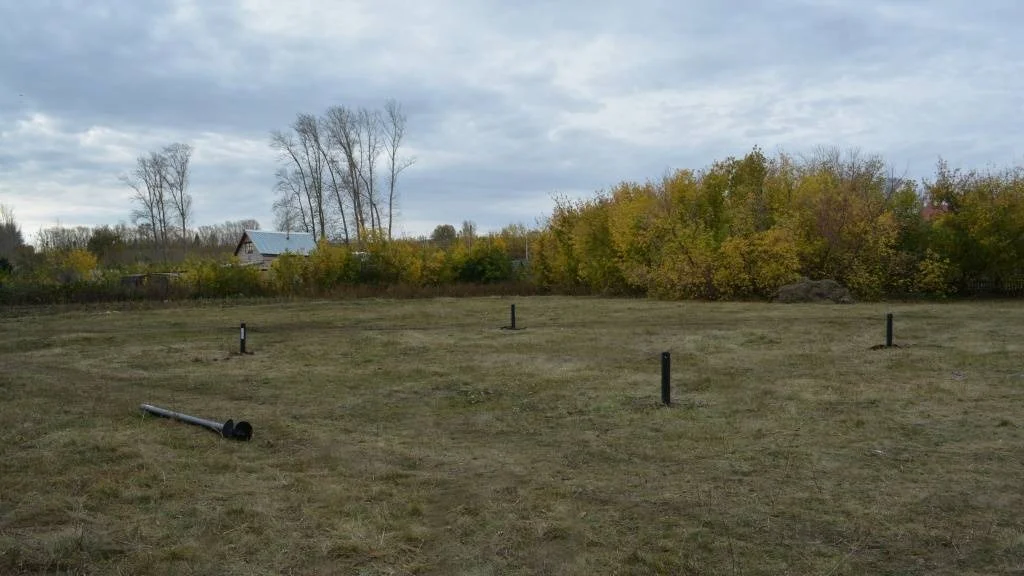

Готовое свайное поле

Установка винтовых свай своими руками 10

Установка винтовых свай своими руками 11

Установка винтовых свай своими руками 12

Установка винтовых свай своими руками 13

Установка винтовых свай своими руками 14

Установка винтовых свай своими руками 15

Установка винтовых свай своими руками 16

Установка винтовых свай своими руками 17

Установка винтовых свай своими руками 18

Установка винтовых свай своими руками 19

Установка винтовых свай своими руками 20

Типовые узлы обеспечения конструктивной

жесткости фундамента

Крепления, схемы которых представлены ниже, используются в следующих случаях:

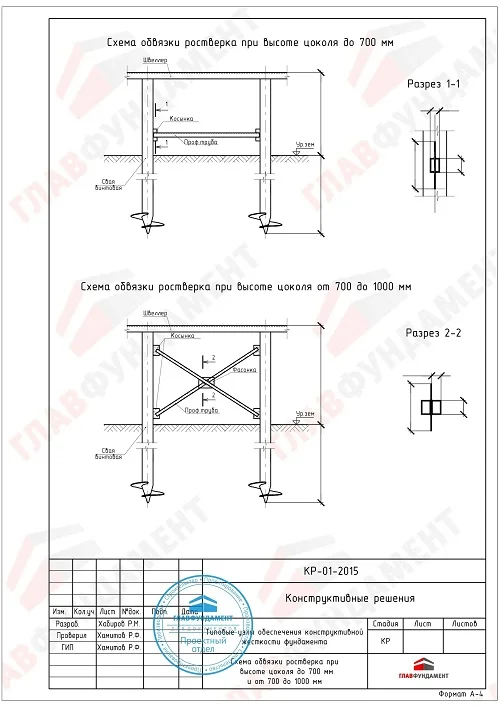

Фундамент состоит из однолопастных свай, высота цоколя равна 700-1000 мм.

Типовые узлы обеспечения конструктивной жесткости фундамента 1

Марка стали всех фасонок (косынок) – ст3сп (сталь конструкционная углеродистая обыкновенного качества), толщина пластин - 5 мм. Сварные соединения делаются с помощью электродов МР-3 (3 мм). Работы ведутся согласно ТУ 14-4-1853-2001, ГОСТ 9466, ГОСТ 9467. Используется сварочный аппарат переменного тока до 180 А. Перед началом сварочных работ необходимо очистить участки сваи от антикоррозийного покрытия, а по завершении работ - обработать сварные соединения антикоррозийным составом.

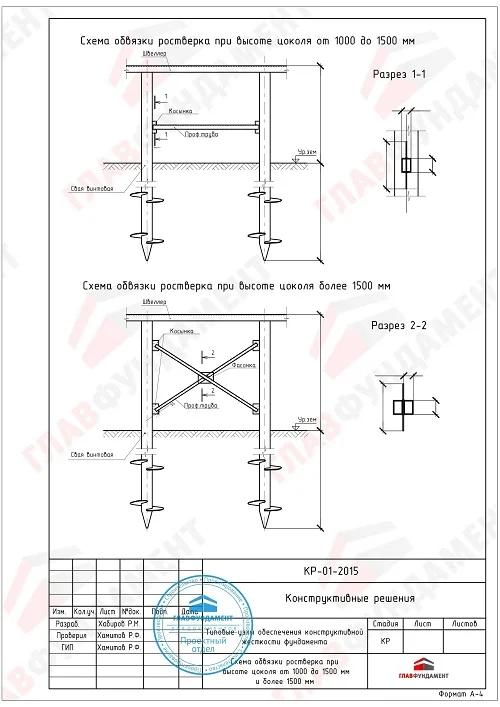

Фундамент состоит из двухлопастных свай, высота цоколя более 1000 мм.

Типовые узлы обеспечения конструктивной жесткости фундамента 2
