Монтаж винтовых свай, как отличить качественную работу от некачественной?

Как выбрать подрядную организацию? Как отличить качественный монтаж винтовых свай от некачественного?

Введите ваш e-mail, и мы отправим статью на почту *
Нажимая кнопку «Получить», я подтверждаю свою дееспособность и даю согласие на обработку своих персональных данных в соответствии с условиями
Некоторые компании, пользуясь слабой осведомленностью клиентов, стараются быстро выполнить заказ, сведя к минимуму собственные расходы. Даже если серьезные ошибки в этом случае допущены не будут, мелкие недоработки могут позже стать проблемой.
Есть несколько критериев, по которым можно выбрать надежную подрядную организацию.

Поинтересуйтесь, исследует ли компания грунты,
их коррозионную агрессивность

Выбирая тип фундамента и его конструктивные параметры, заказчики часто исходят из неверных представлений о роли несущей способности основания.
Они уверены, что фундамент держит постройку, тогда как в действительности он только передает нагрузку от надземной части сооружения на грунты в основании.
Из-за подобных заблуждений роль несущей способности грунтов часто недооценивают, что приводит к отказу от исследования грунтовых условий в пятне застройки.
Независимо от типа сооружения способность фундамента к восприятию проектных нагрузок определяется в первую очередь несущей способностью грунтов (их физико-механическими свойствами), и только потом – конструктивными и геометрическими параметрами конкретных элементов самой конструкции, которые тоже будут назначаться с учетом данных о грунтовых условиях конкретной площадки строительства, а также данных о нагрузках от строения.
Говорить о несущей способности винтовых свай любых типоразмеров бессмысленно,
если нет понимания, в какие грунты они будут погружены.

От химических свойств грунта, а именно от степени его коррозионной агрессивности по отношению к материалам фундаментной конструкции, будет зависеть срок службы фундамента.

К примеру, вы планируете построить свайно-винтовой фундамент, который прослужит без потери несущей способности 50 лет. При этом участок предполагаемого строительства сложен глинистыми грунтами, для которых часто характерна высокая агрессивность по отношению к стали.

Проигнорируете грунтовые условия, установите сваи со стенкой 3,5-4 мм и срок службы сократится до 20 лет (в лучшем случае). Обеспечить

требуемый срок службы эти сваи смогут только в грунтах с низкой степень коррозионной агрессивности.
То есть, как и в случае с несущей способностью, делать прогнозы, не зная ничего о грунтовых условиях, невозможно.
Некоторые полагают, что добиться требуемого срока службы можно, если использовать краску. Однако из-за высокой вероятности повреждения при погружении ни одно покрытие, даже самое совершенное, не может гарантировать абсолютную защиту стали. Кроме того, срок службы самого совершенного покрытия – 10-15 лет, не более.
Параметр Основания для назначения
Марка стали
Требования к жесткости и прочности; грунтовые условия (в том числе данные о коррозионной агрессивности грунтов (КАГ); условия эксплуатации.
Толщина стенки ствола, мм
Данные о КАГ; требования к жесткости, прочности.
Диаметр ствола, мм
Данные о КАГ; требования к жесткости, прочности, устойчивости.
Длина, мм
Показатели расчетной глубины промерзания; несущая способность грунтов основания.
Диаметр, количество лопастей
Данные о нагрузках от строения (в соответствии с требованиями к устойчивости); несущая способность грунтов основания.
Конфигурация лопасти
Данные о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и др.

Уточните, есть ли в компании проектный отдел

Собственный проектный отдел – свидетельство серьезного отношения к заказам, так как инженеры-проектировщики дополнительно контролируют качество монтажных работ.

Подтверждение наличия проектного отдела – допуск СРО на проектирование.

Свидетельство того, что компания отвечает за разработку проекта фундамента – печать организации. Личная ответственность специалиста, подготавливавшего необходимую документацию, подтверждается указанием в проектной документации фамилии конструктора (подробнее).

Уже на этапе разработки проекта важно учесть разные величины нагрузок, которые будут воздействовать на фундамент даже простого строения. Под ответственные узлы сооружения, где действуют большие по величине нагрузки, рекомендуется устанавливать многолопастные сваи. Если высота цоколя более 700 мм, что значительно увеличивает горизонтальные нагрузки, рекомендуется устанавливать на сваи специальные элементы сопротивления боковым нагрузкам. Наименьшие нагрузки будут действовать под лагами пола и ненесущими стенами, поэтому устанавливать здесь дорогие конструкции нерационально.

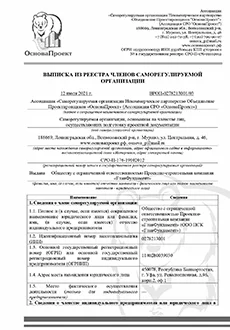

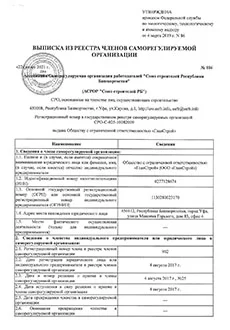

Свидетельство о допуске к работам по подготовке проектной документации

Учет разных величин нагрузок обеспечивает равномерное распределение запаса прочности по всему фундаменту, увеличение его долговечности.

Проектная документация – это также гарантии. Если при строительстве будут допущены ошибки, проект станет тем документом, на который сможет ориентироваться суд, а вам не потребуются дорогие строительные экспертизы для подтверждения нарушений.

Требуйте технологическую карту строительства
фундамента из винтовых свай

Технологическая карта строительства фундамента (далее – техкарта или ТК),
в которой отражены требования к качеству монтажа винтовых свай –
залог ответственного отношения к выполнению строительно-монтажных работ.

Технологическая карта предназначена для обязательного ознакомления и выполнения сотрудниками компании. Если копия этого документа будет предоставлена заказчику, это даст ему возможность осознанно отслеживать весь процесс, точно понимая для чего выполняется каждое действие.

В детально проработанной технологической карте подробно описывается последовательность работ, разные способы монтажа винтовых свай, указываются максимально допустимые отклонения, а также возможные последствия нарушения данных рекомендаций.

Например, винтовая свая может отклониться от вертикали не более чем на 2 % от ее длины. Если это требование не будет соблюдаться, она будет нести меньшую проектную нагрузку, чем предусмотрено проектом.

Отклонение от оси свайного ряда более чем на 0,3 диаметра может усложнить устройство ростверка.

Недопогружение скорее всего приведет к осадке выше нормативной или, напротив, поднятию под действием сил морозного пучения, а погружение в приямок, размеры которого не соответствуют технологическим требованиям – к частичной потере несущей способности, особенно на горизонтальные нагрузки.

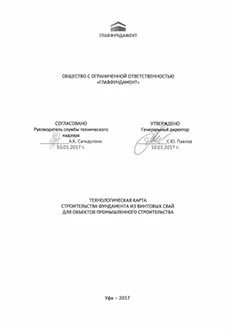

Технологическая карта строительства фундаментов из винтовых свай для объектов промышленного строительства
Техкарта содержит информацию о документах, необходимых для выполнения строительно-монтажных работ (СМР), случаях, в которых разрешается не погружать сваи за глубину промерзания, о путях выхода из сложных ситуаций на строительно-монтажных участках (СМУ), количестве специалистов СМУ, о комплектации инструментов и т.д.

Уточните, как контролируется качество работ

На всех этапах строительства, которые прописаны в технологической карте нужно проводить фото- или видеофиксацию. Это дополнительная гарантия того, что работы будут выполнены надлежащим образом, ведь снимки, записи – доказательства на случай выявления ошибок.

Также в договоре должен быть указан телефон службы технического надзора.

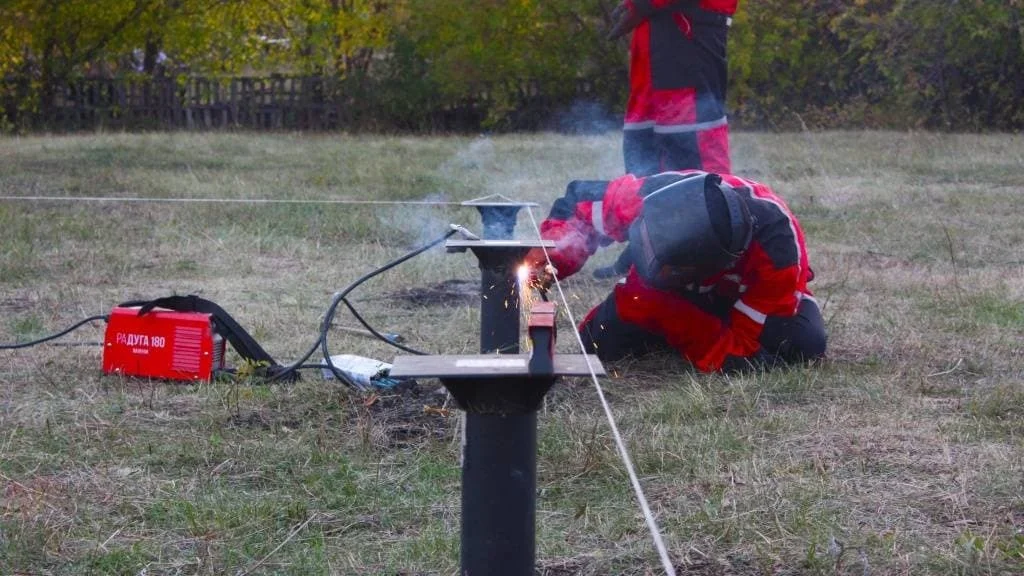

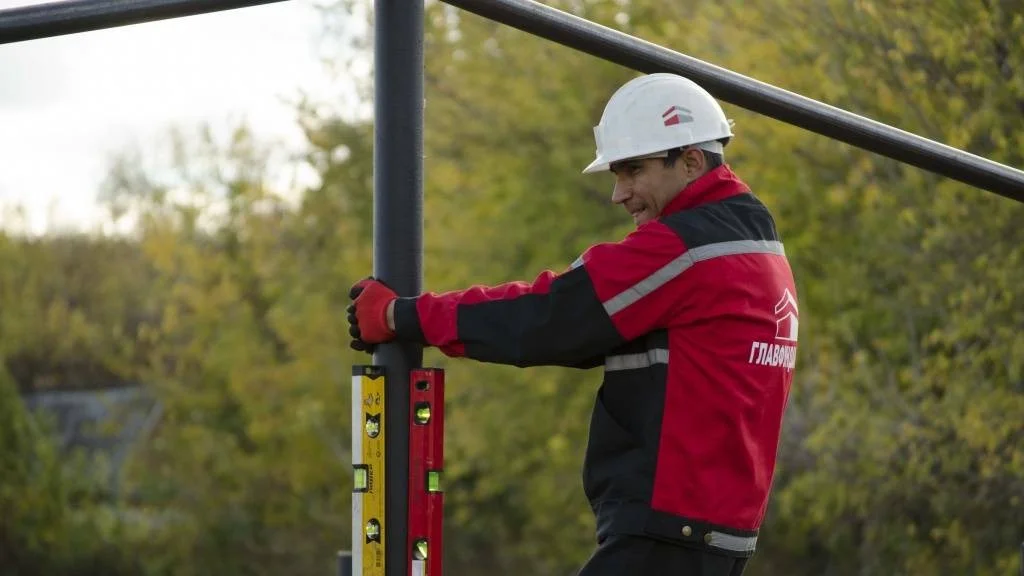

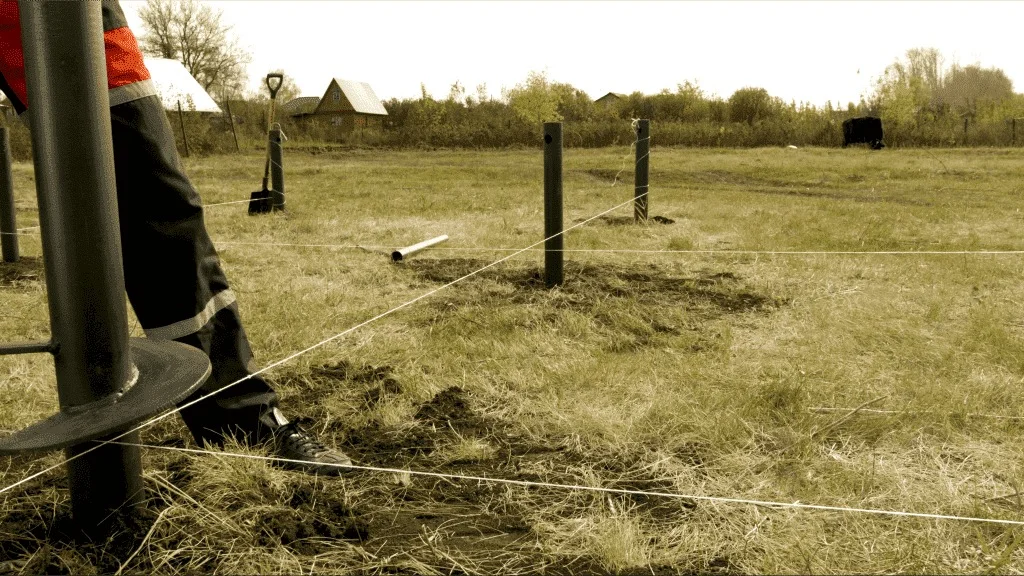

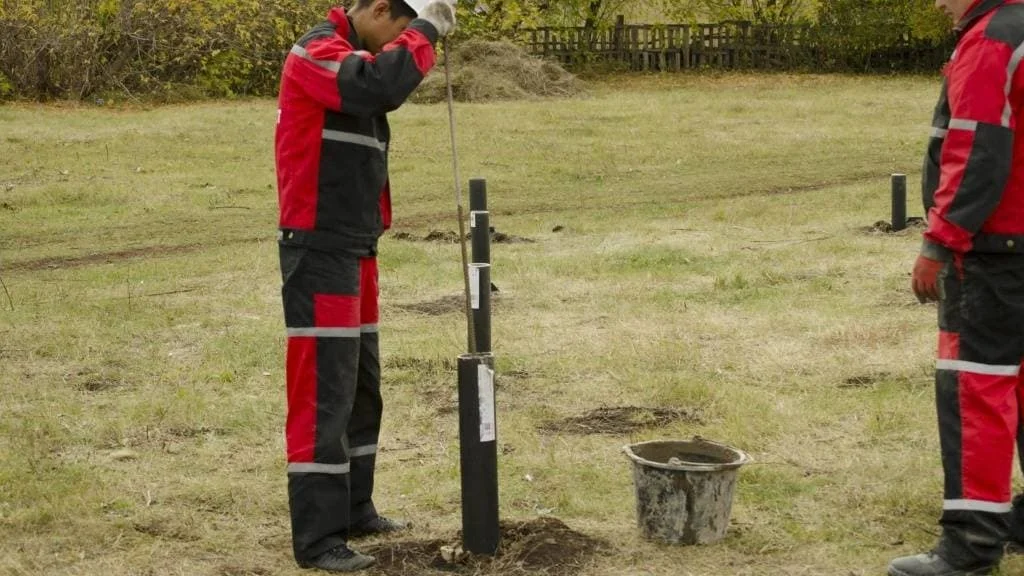

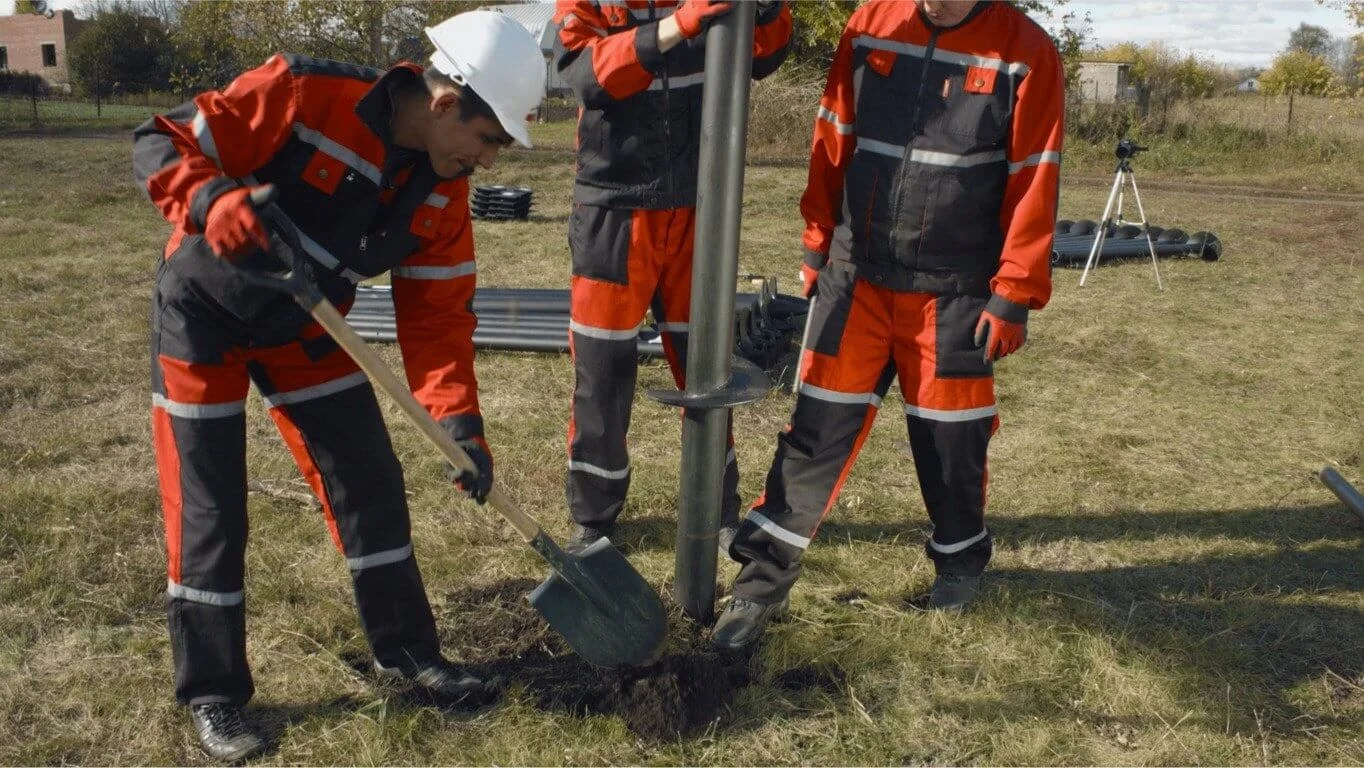

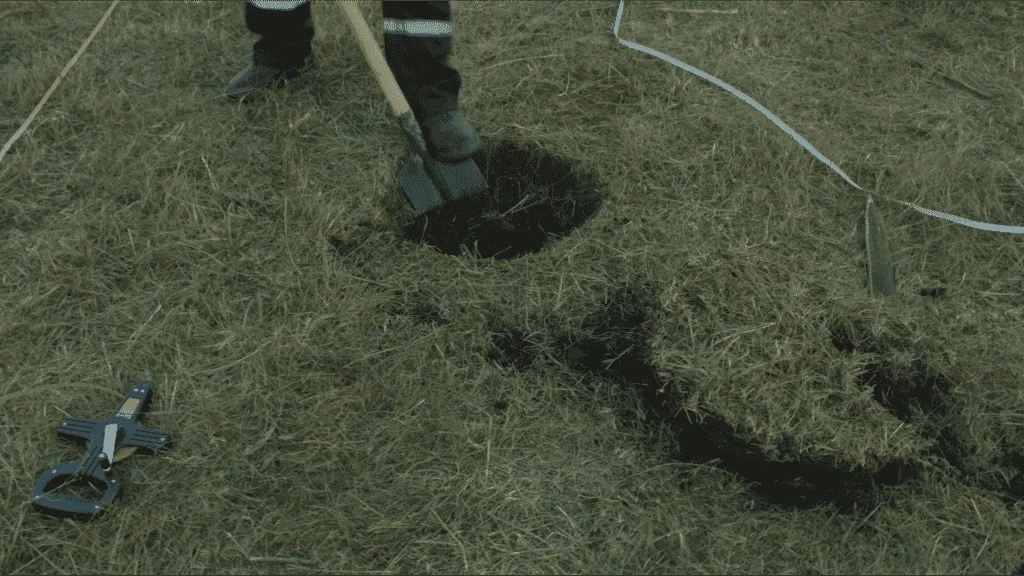

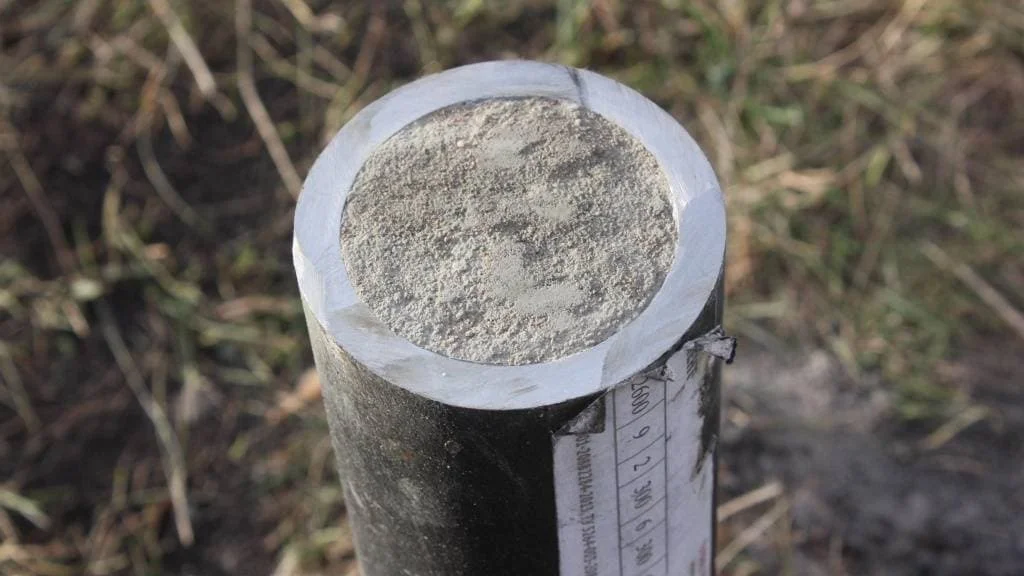

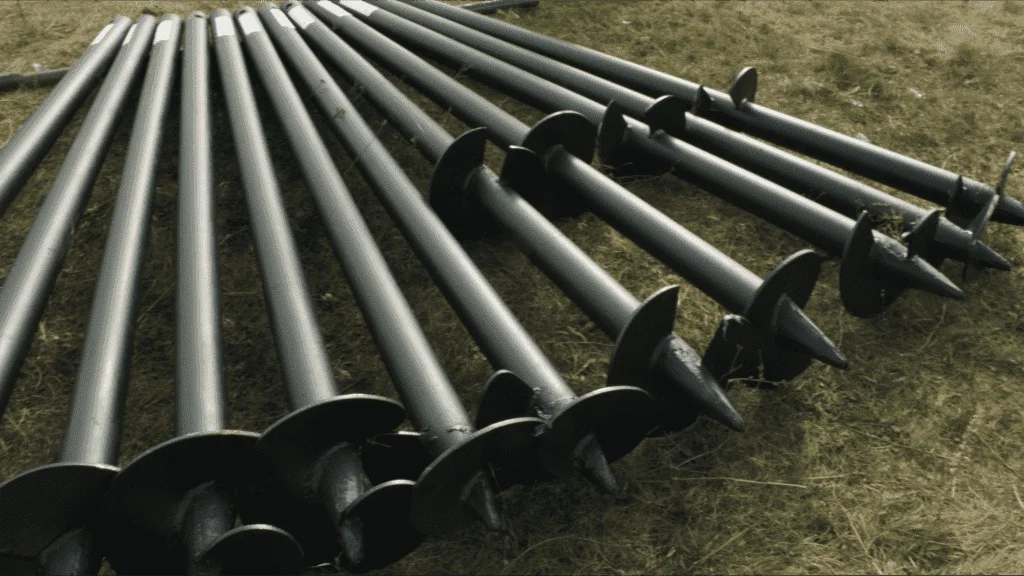

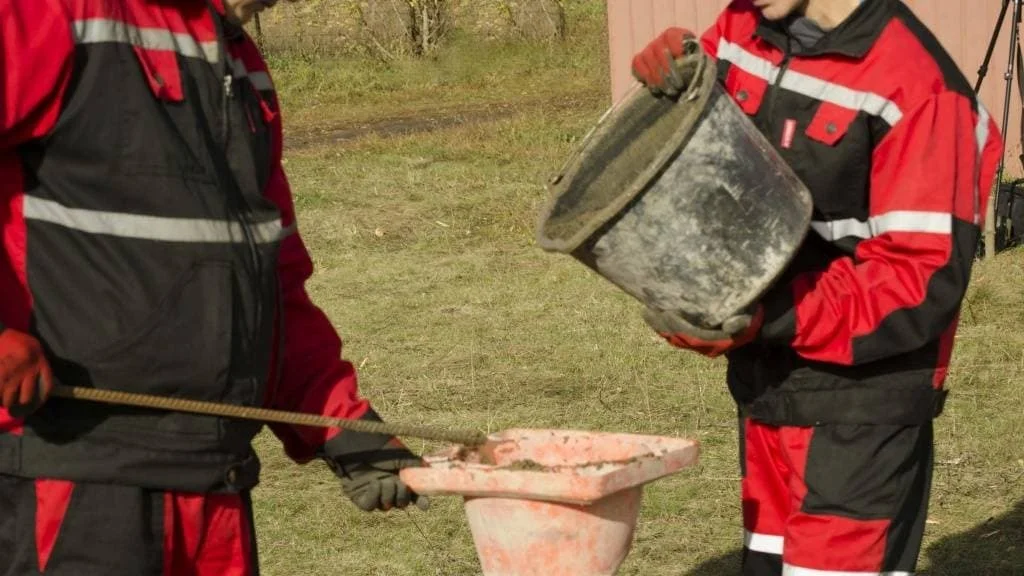

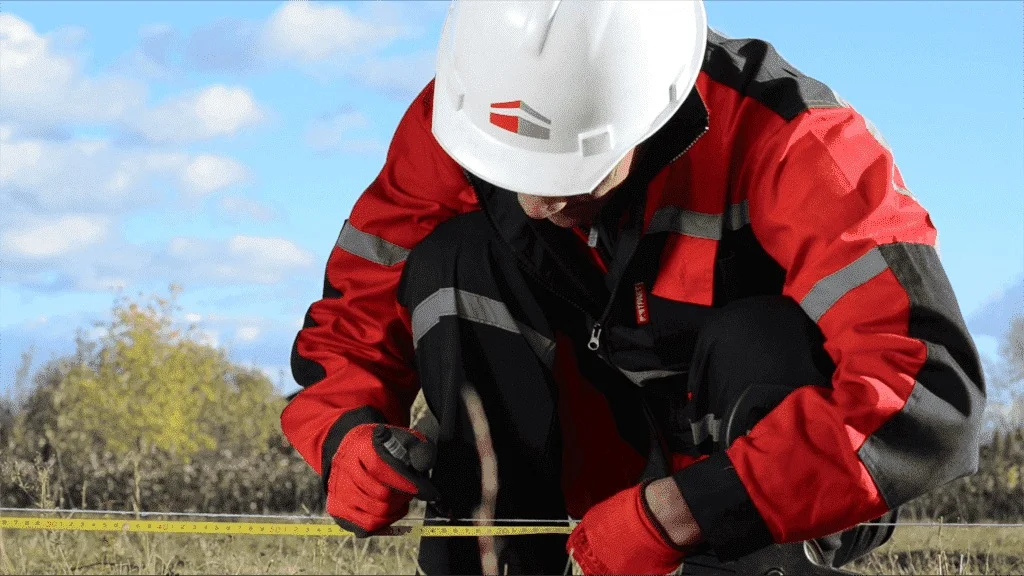

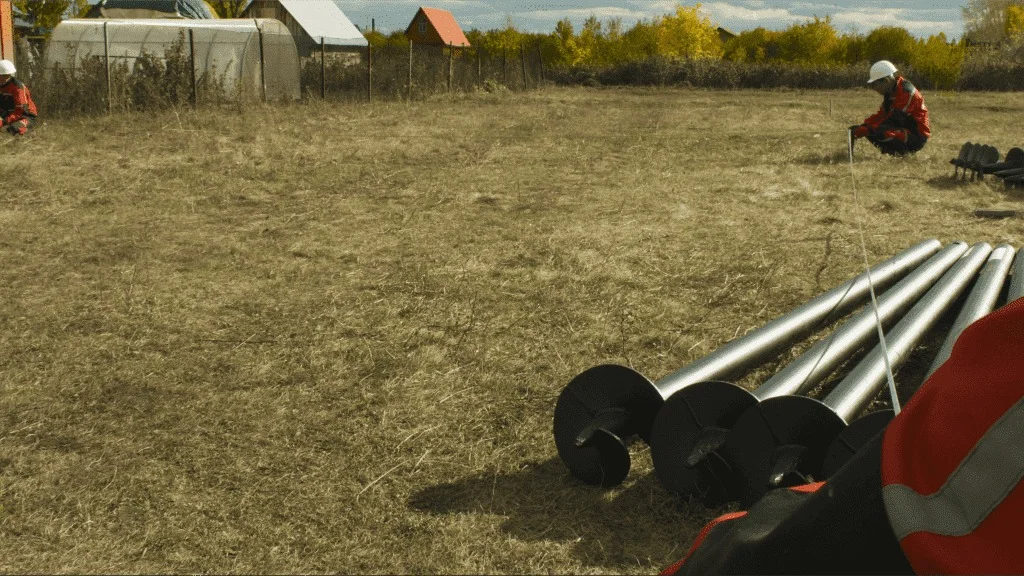

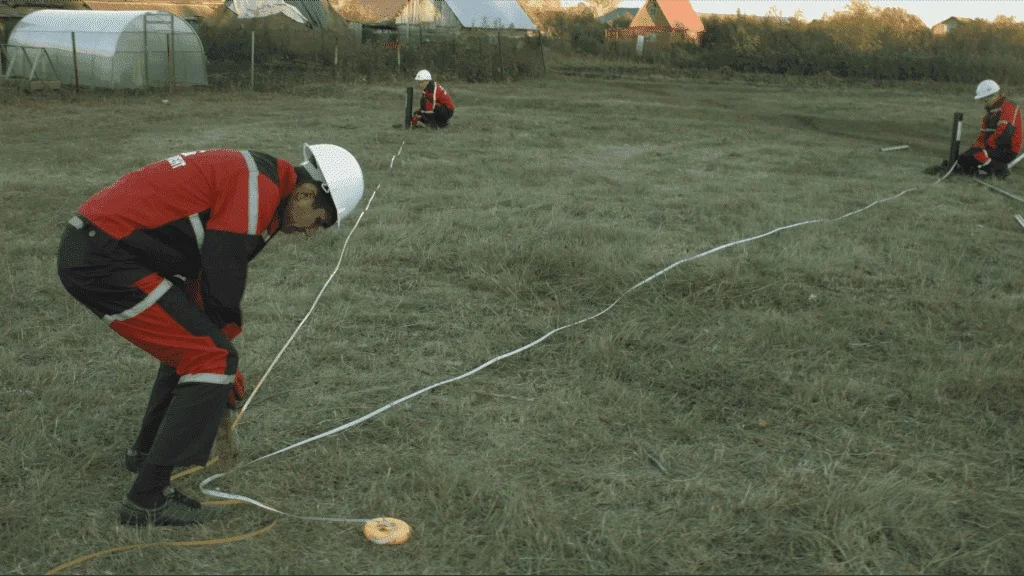

Установка винтовых свай
Установка винтовых свай_1
Установка винтовых свай_2
Установка винтовых свай_3
Установка винтовых свай_4
Установка винтовых свай_5
Установка винтовых свай_6
Установка винтовых свай_7
Установка винтовых свай_8
Установка винтовых свай_9
Установка винтовых свай_10
Установка винтовых свай_11
Установка винтовых свай_12
Установка винтовых свай_13
Установка винтовых свай_14
Установка винтовых свай_15
Установка винтовых свай_16
Установка винтовых свай_17
Установка винтовых свай_18
Установка винтовых свай_19
Этапы фотофиксации строительно-монтажных работ:
01
Специалисты СМУ в брендированной спецодежде на фоне пятна застройки.
02

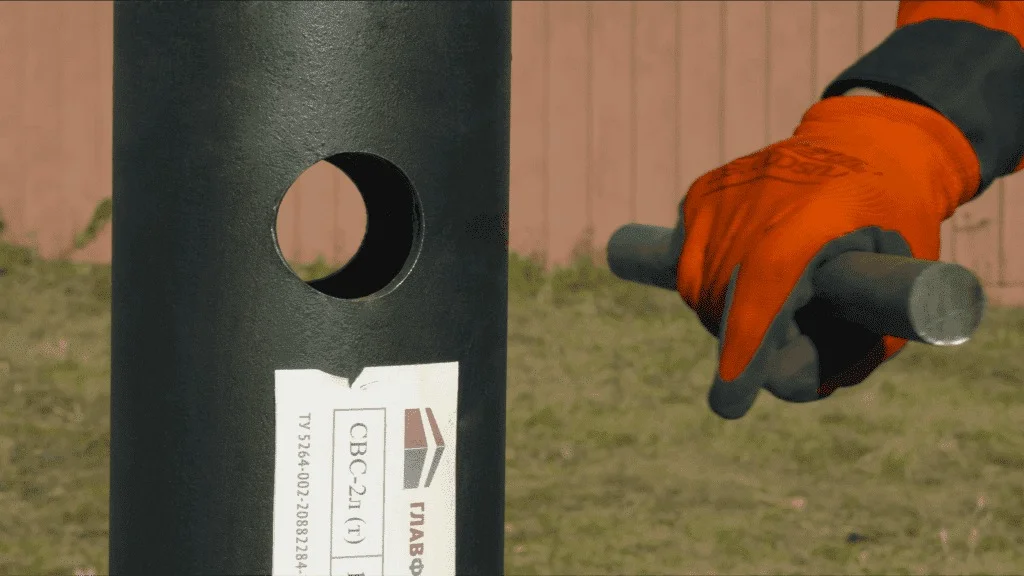

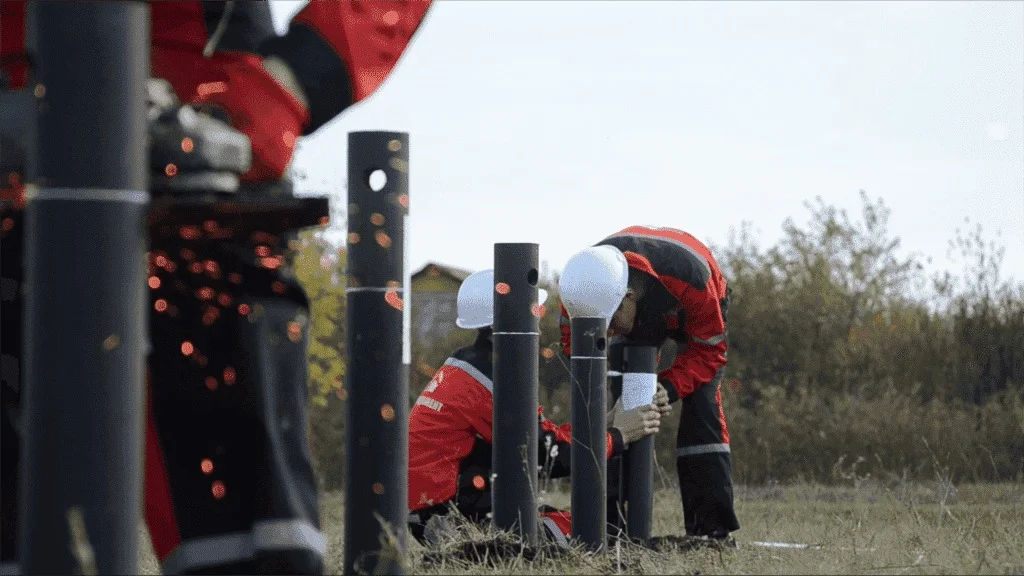

Закрученные сваи перед срезкой монтажных отверстий.
03

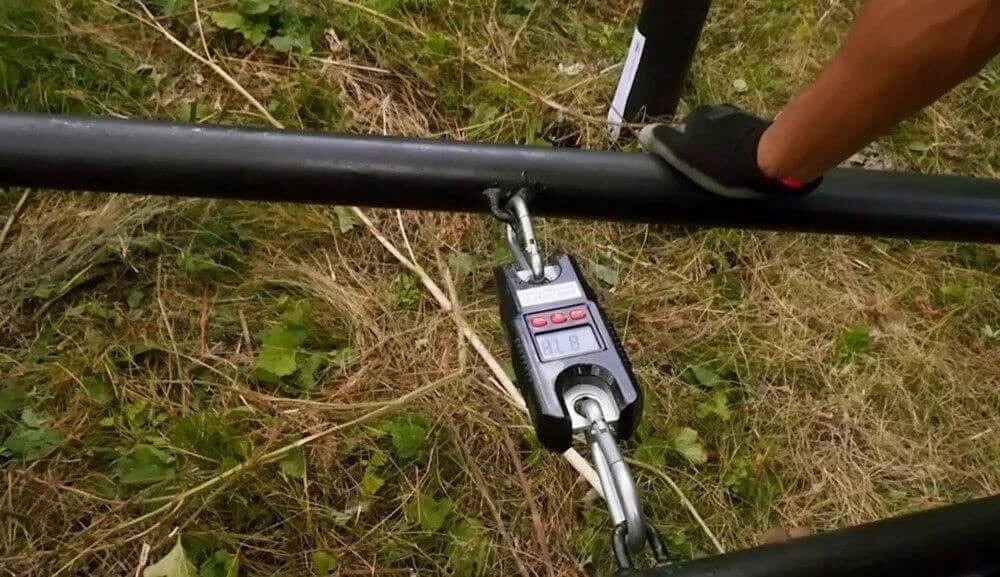

Процесс измерения крутящего момента на фоне участка строительства.
04

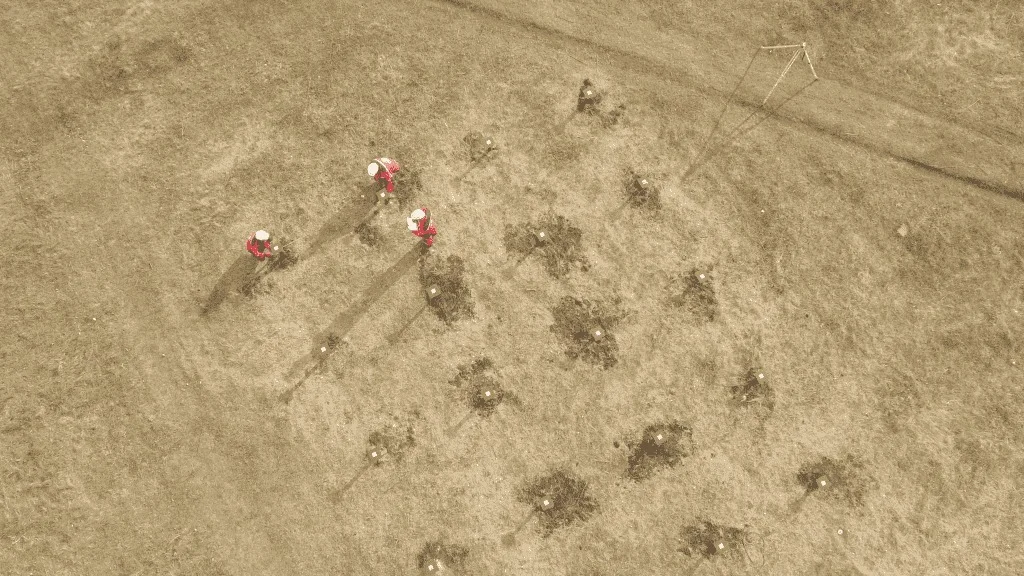

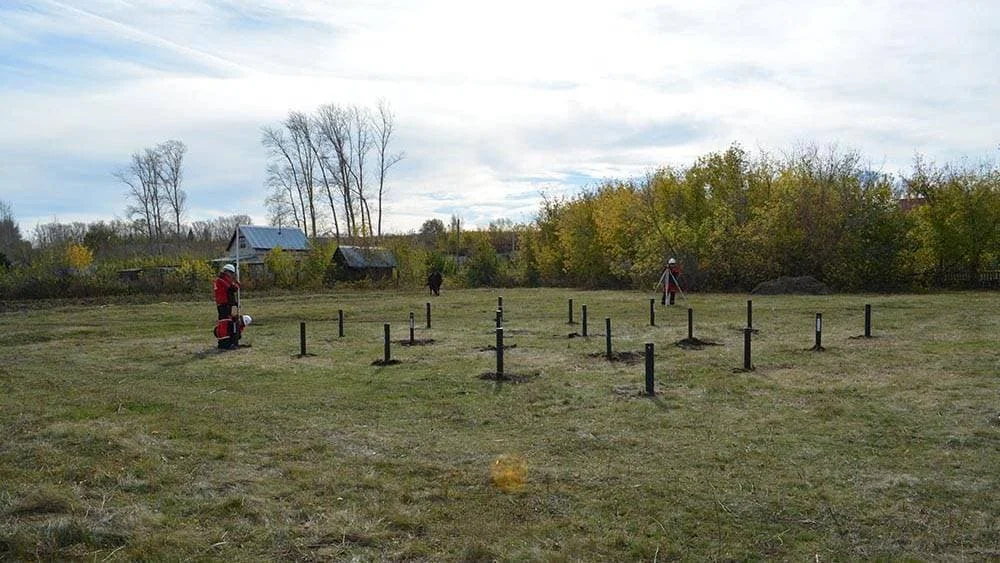

Результат выполненных работ: несколько снимков с различных ракурсов – по осям, диагоналям свайного поля, а также в горизонтальной плоскости.

Когда СМР завершены, заказчику предоставляют лист опроса о качестве проведенных работ, который он заполняет, а затем собственноручно запечатывает в конверт.

Уточните, как компания проверяет
несущую способность

Несущая способность – одна из важнейших характеристик сваи.

Принято считать, что свая достигает своей максимальной несущей способности, когда во время установки доходит до точки отказа. Поэтому несущую способность часто определяют с помощью пробного завинчивания.

К сожалению, этот метод не позволяет получить объективную информацию о грунтах. Во-первых, результаты очень сильно зависят от времени года, в которое производят завинчивание. На них влияет и глубина промерзания в регионе, и степень влагонасыщения и др.

Во-вторых, пробное завинчивание не дает никакой информации о типе и свойствах грунта под сваей. Поэтому контроль величины крутящего момента (который косвенно и происходит) должен применяться лишь для подтверждения ранее полученной расчетом предельно-допускаемой нагрузки на сваю.

Чтобы свая могла воспринять нагрузки, предусмотренные проектной документацией, важно добиться минимального нарушения структуры грунта при погружении, так как это обеспечит включение в работу сваи максимального объема околосвайного грунта. Для этого конфигурация лопасти (не путать с диаметром), назначается исходя из грунтовых условий участка.

Требуйте выполнения работ
только аттестованными специалистами

Руководитель строительно-монтажного участка должен иметь при себе свидетельство об аттестации строительно-монтажного участка (СМУ), подтверждающее квалификацию специалистов СМУ (срок выдачи не позднее трех лет на момент строительства).

Информация о квалификации позволяет оценить профессиональный уровень сотрудника, понять, обладает ли он знаниями и навыками, необходимыми для конкретной работы.

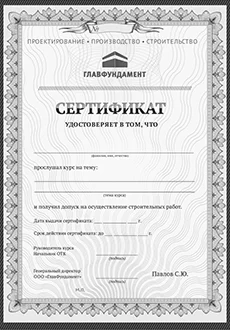

Сертификат об аттестации специалиста СМУ

Интересуйтесь ответственностью компании

Уточните, имеет ли компания допуски СРО на строительство и изыскания. Компании, работающие без этих допусков, нарушают российское законодательство, их могут привлечь к административной или уголовной ответственности. В случае неоднократного нарушения юридическое лицо может быть ликвидировано.
Сертификат об аттестации специалиста СМУ

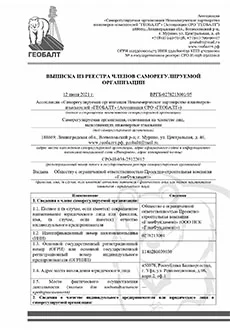

Свидетельство о допуске к работам по строительству
Сертификат об аттестации специалиста СМУ
Свидетельство о допуске к работам в области инженерных изысканий
Страховой сертификат

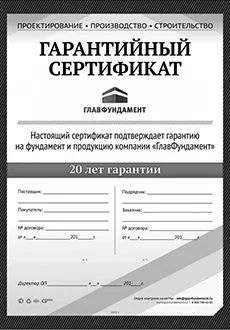

Гарантийный сертификат
Стоит также выяснить, страхует ли организация свою деятельность. Даже если организация-установщик закроется, вы получите страховое возмещение. Например, строительно-монтажные риски ГК «ГлавФундамент» застрахованы на 20 миллионов рублей.
Кроме того, благодаря измерениям коррозионной агрессивности грунтов, а также расчетам срока службы фундамента компания «ГлавФундамент» предоставляет гарантию на 25, 50 и более лет.

Требуйте предоставления
сопроводительной документации

Вне зависимости от объемов строительства Вам должны предоставить полный комплект сопроводительной документации:

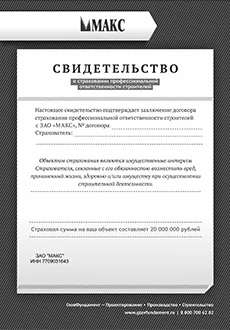

  • заверенная копия свидетельства о страховании профессиональной ответственности строителей;
  • гарантийный сертификат на строительство;
  • исполнительный лист – заполняется во время СМР;
  • акт выполненных работ – подписывается после СМР.
Эти рекомендации позволят выбрать подрядную организацию, которая исполнит взятые на себя обязательства и построит действительно надежный фундамент.
