Статья рассказывает о конусных винтовых сваях, об их разновидностях – литых и сварных.

Среди прочих достоинств свайно-винтового фундамента часто выделяют универсальность, то есть возможность использовать такое основание практически в любом типе грунта.

Это породило ошибочное представление о том, что винтовая свая сама по себе, просто благодаря своей конструкции, может хорошо воспринимать проектные нагрузки, где бы ее ни установили.

Ошибочность этого утверждения доказывает большое количество разных конструкций, представленных сегодня на рынке: узко-/широколопастные, одно-/многолопастные, открытого типа/с завальцованным конусом (подробнее «Классификация»).

Геометрические параметры разных модификаций тоже отличаются: толщина стенки ствола, лопасти (подробнее «Расчет толщины стенки ствола»), длина, расстояние между лопастями, шаг и угол наклона лопастей (подробнее  «Особенности расчета двухлопастных модификаций»).

Все перечисленные параметры (конструктивные, геометрические) назначаются на основании данных о грунтовых условиях площадки строительства и данных о нагрузках от строения. То есть, при всей универсальности свайно-винтовой технологии, отдавая предпочтение той или иной модификации, нужно точно понимать, что она соответствует грунтам и нагрузкам.

Информацию о грунтовых условиях можно получить, только проведя исследования на участке. Отличным решением могут стать геолого-литологические изыскания и измерения коррозионной агрессивности (КАГ), адаптированные под малоэтажное строительство (подробнее «Экспресс-геология, измерения КАГ»).

Область применение конусных винтовых свай

Конусная винтовая свая (свая с литым конусообразным наконечником – СВЛ) – разработка компании «ГлавФундамент». Это принципиальное техническое решение для особо плотных сезоннопромерзающих и многолетнемерзлых (вечномерзлых) грунтов.

У СВЛ конусообразный узколопастный наконечник. Принцип ее работы схож с принципом работы шурупа: острие конуса разрезает грунт, а маленькая по диаметру лопасть (превосходит диаметр ствола менее чем в 1,5 раза) упрощает погружение. В то же время именно из-за маленького диаметра она не обеспечивает надлежащее восприятие проектных нагрузок.

В связи с этим способность конусной модели к восприятию проектных нагрузок обеспечивается прежде всего:

  • несущей способностью грунтов;

  • расчетом количества витков, шага между ними, ширины лопасти, которые, как и большинство параметров, назначаются исходя из грунтовых условий площадки строительства, позволяя в полном объеме учитывать трение по боковой поверхности ствола.

В то же время из-за значительного трения по боковой поверхности ствола для СВЛ обязательно нужно выполнять расчеты на противодействие касательным силам морозного пучения (подробнее «Воздействие сил морозного пучения»).

Если грунт дисперсный, а его плотность низкая или средняя, то применение конусной разновидности необоснованно: она не сможет зафиксироваться надлежащим образом, а ее несущая способность неизбежно снизится.

Литая и сварная разновидности

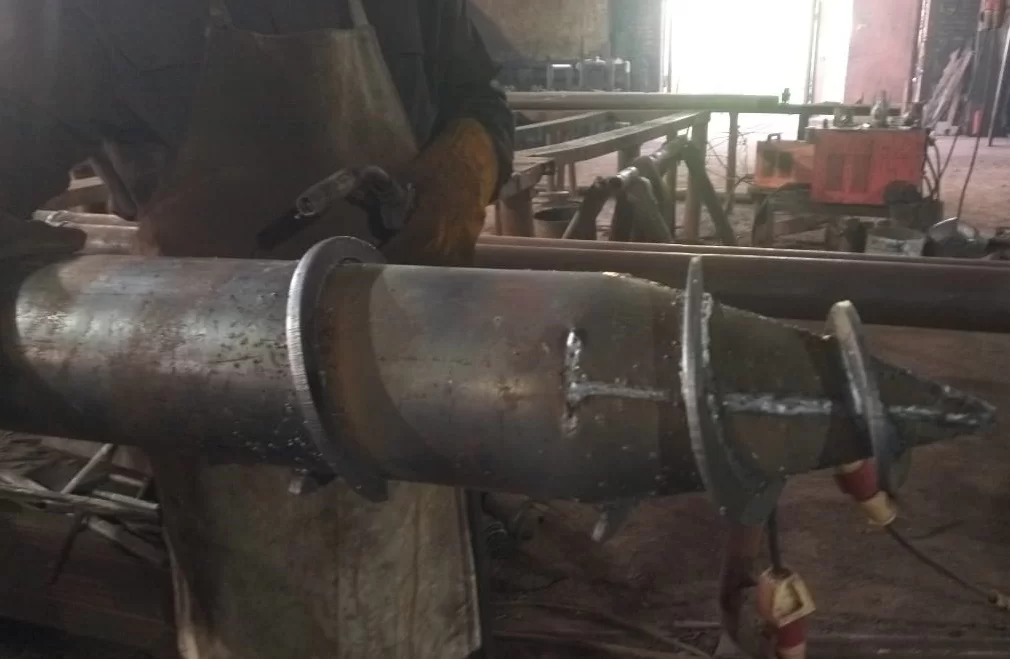

Наконечник конусной модификации бывает литым или сварным:

Лопасть

Литой

Сварной

Исполнение

Часть наконечника

При изготовлении приваривается к стволу

Толщина

Не менее 4 мм

Как правило, от 1,7 до 2,5 мм

Из-за этих особенностей, когда сварную разновидность погружают в плотные грунты с большим удельным сопротивлением, лопасть часто или стирается или отрывается.

Учитывая возможные повреждения, для сварных констуркций выполнение расчетов на противодействие касательным силам морозного пучения имеет еще более принципиальное значение, чем для СВЛ.
