Как выбрать винтовые сваи для фундамента


Время чтения: 8 минут Интересно, но нет времени читать?

Отправка на почту статьи


Нажимая кнопку "Получить", я подтверждаю свою дееспособность и даю согласие на обработку своих персональных данных в соответствии с условиями



Как выбрать винтовые сваи для фундамента? Достаточно ли обладать общей информацией о нагрузках от будущего строения и о грунтовых условиях на участке строительства? Какие параметры свай должны назначаться индивидуально?

Содержание статьи:

1. Широколопастные и узколопастные

    1.1. Классификация по конфигурации лопасти

    1.2. Классификация по виду лопастей

2. С литым и сварным наконечником

3. Однолопастные и многолопастные

4. Винтовые сваи для малых и больших нагрузок

5. Дополнительно

    5.1. Толщина стенки ствола

    5.2. Толщина лопасти

    5.3. Марка стали

    5.4. Покрытие


Назначение практически всех параметров винтовых свай (геометрических, конструктивных) осуществляется индивидуально на стадии разработки проекта на основании целого комплекса данных, прежде всего данных о грунтах.

Параметр

Основание для назначения

Марка стали

На основании требований к жесткости и прочности, а также исходя из грунтовых условий, в том числе данных о коррозионной агрессивности грунтов, и условий эксплуатации (подробнее «На что влияет марка стали?»).

Толщина стенки ствола сваи, мм

На основании данных о коррозионной агрессивности грунтов и в соответствии с требованиями к жесткости и прочности (подробнее «Расчет толщины стенки ствола»).

Диаметр ствола сваи, мм

На основании данных о коррозионной агрессивности грунтов и в соответствии с требованиями к жесткости, прочности и устойчивости (подробнее «Коррозия: причины и способы защиты»).

Длина сваи, мм

Исходя из показателей расчетной глубины промерзания и несущей способности грунтов (подробнее «Как подобрать длину свай для фундамента?»).

Диаметр лопасти, мм, количество лопастей

На основании данных о нагрузках от строения (в соответствии с требованиями к устойчивости) и о несущей способности грунтов (подробнее «Особенности расчета многолопастных винтовых свай»).

Конфигурация лопасти

На основании данных о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и т.д. (подробнее «Ключевые принципы подбора параметров лопастей»).

Кажется, что такой объем данных дадут только полноценные геологические изыскания, но это не так. Процедуры, разработанные и введенные в качестве обязательных компанией «ГлавФундамент», – геолого-литологические и геотехнические исследования, а также измерения коррозионной агрессивности грунтов (КАГ) – позволят получить всю необходимую информацию. Так как исследования адаптированы под ИЖС их цена не высока (подробнее «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»).


1. Широколопастные и узколопастные

По ширине лопасти сваи делятся на две группы. К первой относятся узколопастные модификации, диаметр лопасти которых превосходит диаметр ствола менее чем в полтора раза. Они применяются в особо прочных сезоннопромерзающих и многолетнемерзлых (вечномерзлых) грунтах.

Классификация винтовых свай: широколопастные и узколопастные

Небольшая ширина лопасти сводит к минимуму риск ее деформации во время погружения в грунт. Хорошая же способность к восприятию проектных нагрузок обеспечивается:

Ко второй группе относятся широколопастные сваи, диаметр лопасти которых в полтора и более раз превосходит диаметр ствола. Имея большую площадь опирания, они хорошо проявляют себя в дисперсных грунтах, в том числе характеризующихся сравнительно невысокой несущей способностью, заторфованных грунтах, илах и водонасыщенных песках.

1.1. Классификация по конфигурации лопасти

Наряду с диаметром, обеспечивающим площадь опирания, для широколопастных свай необходимо подбирать и конфигурацию лопасти, которая делает возможной установку с минимальным нарушением структуры грунта (подробнее в материале «Ключевые принципы подбора параметров лопастей»). В зависимости от конфигурации лопасти сваи делятся на модификации для грунтов:

Конфигурации лопастей винтовых свай для разных грунтовых условий

  • текучих, текучепластичных и мягкопластичных;
  • тугопластичных и полутвердых;
  • твердых.

Конфигурация лопасти подбирается на основании данных о физико-механических характеристиках грунтов, для получения которых достаточно провести простую процедуру – геотехнические и геолого-литологические исследования (подробнее читайте здесь «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»).

1.2. Классификация по виду лопастей

В зависимости от вида лопастей сваи подразделяются:

  • Свая винтовая лопастная (CBЛ) – винтовая свая, имеющая одну или несколько лопастей и ствол со значительно меньшей по сравнению с лопастью (лопастями) площадью поперечного сечения; лопасти могут быть размещены на наконечнике и по длине ствола.
  • Свая винтовая спиральная (СВС) – винтовая свая, состоящая из конусного или открытого наконечника и ствола с приваренной многовитковой спиралью (спиралями).
  • Свая винтовая комбинированная (СВК) – винтовая свая, имеющая конусный или открытый наконечник с приваренной многовитковой спиралью и ствол с одной или несколькими винтовыми лопастями.

Классификация винтовых свай: лопастные, спиральные и комбинированные сваи

2. С литым и сварным наконечником

Наконечники свай свариваются (сварные) или отливаются целиком и навариваются на трубу (литые).

Контакт двух разнородных металлов (металла трубы и металла отливки), характерный для свай с литыми наконечниками, ведет к образованию гальванической пары, что повышает вероятность развития коррозии. Кроме того, сварка разнородных металлов – это технологически более сложный процесс, поэтому стоит обратить особое внимание и на качество сварного шва.

Также запас прочности литого наконечника несопоставимо выше запаса прочности трубы, конечно (а срок службы конструкции будет определяться по минимальному показателю), если не выбран ствол, соответствующий ему по толщине (встречается крайне редко, так как цена сваи в этом случае значительно увеличивается).

Так как формы отливок унифицированы, и изготовить литой наконечник с определенной конфигурацией лопасти невозможно, сваи со сварным наконечником и лопастью, подобранной исходя из грунтовых условий, всегда будут иметь большую несущую способность.

Более подробную информацию о литье Вы найдете здесь «В каких случаях допустимо использовать литой наконечник».

3. Однолопастные и многолопастные

В большинстве случаев при проектировании однолопастных свай не рекомендуется учитывать трение по боковой поверхности, так как в их работу не включается околосвайный массив грунта. Кроме того, при установке конструкций малых длин и диаметров, крайне неустойчивых к воздействию горизонтальных нагрузок, рекомендуется для обеспечения устойчивости применять элемент сопротивления боковым нагрузкам (ЭСБН) или выполнять обязательное бетонирование основания колонны.

У многолопастных свай две и более лопасти. Благодаря включению в работу околосвайного массива грунта, они одинаково хорошо воспринимают вдавливающие и выдергивающие нагрузки, демонстрируют хорошую несущую способность даже в слабых грунтах (заторфованные грунты, торфы, илы и т.д.).

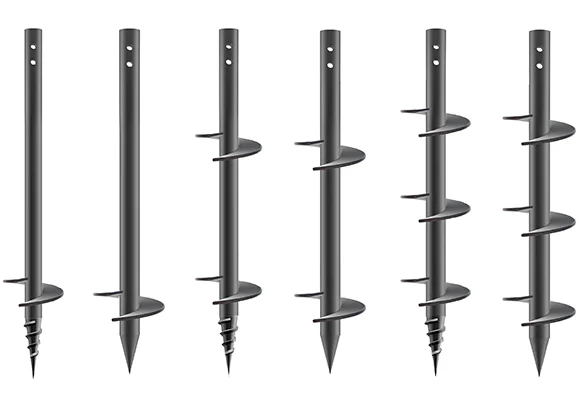

Классификация винтовых свай: однолопастные и многолопастные винтовые сваи

Еще одно существенное преимущество этой конструкции – при достижении критической нагрузки она не «уходит в срыв», а продолжает набирать несущую способность.

В то же время достижение максимальных показателей многолопастных свай сопряжено с некоторыми сложностями, так как обеспечивается расчетом расстояния между лопастями, шага и угла наклона лопастей. Ошибки в вычислениях могут привести к возникновению «обратного эффекта»: введение второй лопасти окажется не просто бесполезным, но и ухудшит работу конструкции, вплоть до того, что многолопастная свая будет уступать в восприятии горизонтальных нагрузок даже конструкции с одной лопастью (подробнее об этом в статье «Особенности расчета многолопастных свай»).

За счет увеличения числа лопастей такие сваи воспринимают большие нагрузки при меньшем диаметре трубы. При этом жесткость ствола меньшего диаметра обеспечивается использованием толстостенного трубопроката (от 6 мм).

4. Винтовые сваи для малых и больших нагрузок

Если говорить об усредненных грунтах с достаточной несущей способностью, то к винтовым сваям для малонагруженных конструкций относят:

  • однолопастные с диаметром лопасти до 500 миллиметров включительно, толщиной лопасти до 6 миллиметров включительно и толщиной стенки ствола до 4,5 миллиметра включительно;
  • многолопастные с диаметром лопастей до 300 миллиметров включительно, толщиной лопасти до 5 миллиметров включительно и толщиной стенки ствола до 3,5 миллиметра включительно.

Их используют при возведении объектов ИЖС и сопоставимых по нагрузкам промышленных сооружений. При условии применения свай с аналогичными параметрами под более серьезные нагрузки и в особо прочных грунтах, необходимо для увеличения прочности по материалу использовать металлопрокат большей площади сечения.

К винтовым сваям для больших нагрузок относят конструкции:

  • с одной лопастью диаметром более 400 миллиметров, толщиной лопасти более 6 миллиметров и толщиной стенки ствола более 4,5 миллиметра;
  • с двумя и более лопастями диаметром более 300 миллиметров и толщиной более 5 миллиметров, толщина стенки ствола которых составляет более 3,5 миллиметра.

Их применяют при строительстве крупных гражданских и промышленных объектов.

Существует также точка зрения, что относить сваи к первой или второй группе по нагрузкам следует, исходя из диаметра ствола. Это допустимо, но только когда речь идет о широколопастных сваях больших длин и диаметров (более 6 метров и свыше 159 мм) или узколопастных сваях. В случае с узколопастными конструкциями, используемыми в особо прочных сезоннопромерзающих и многолетнемерзлых (вечномерзлых) грунтах, не меньшее значение имеет толщина металла, которая выступает дополнительным основанием для классификации.

Дополнительно

5.1. Толщина стенки ствола

По толщине стенки ствола винтовые сваи делятся на сваи малых толщин (до 3,5 мм включительно), средних толщин (свыше 3,5 миллиметра) и толстостенные (6 и более миллиметров).

Первая группа (до 3,5 мм включительно) рекомендована для строительства легких зданий и сооружений (беседки, ограждения и т.п.), которые относятся к классу ответственности III (пониженный), при условии их эксплуатации в неагрессивных грунтовых условиях.

Вторая группа (свыше 3,5 мм) применяется для строений III класса ответственности, передающих на фундамент более высокую нагрузку, а также для построек II (нормального) класса ответственности, но только на участках, представленных неагрессивными грунтами.

При строительстве в средне- и сильноагрессивных грунтах и/или при больших нагрузках (классы ответственности II (нормальный) и I (повышенный) лучше использовать толстостенные винтовые сваи.

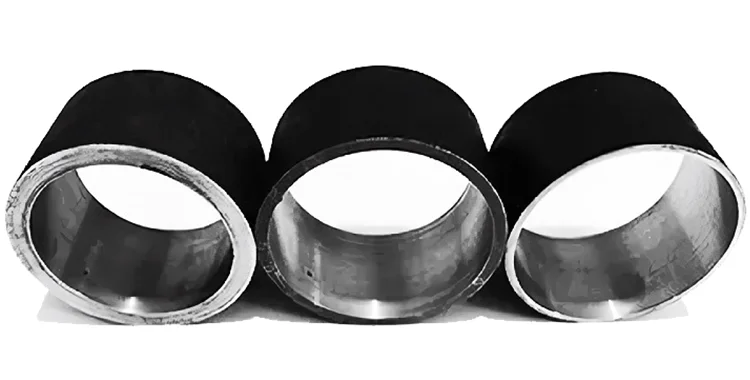

Толщина стенки ствола винтовой сваи

Подбирается толщина металла на стадии разработки проекта с учетом данных о коррозионной активности грунта на участке строительства, о чем подробно рассказывается в статье «Подбор толщины стенки ствола на основании требований к сроку службы». Для уточнения правильности подбора параметров рекомендуется после выполнения расчета долговечности проверить остаточную толщину стенки ствола на соответствие проектным нагрузкам и требованиям ГОСТ 27751-2014 «Надежность строительных конструкций и оснований. Основные положения».

Подбор диаметра ствола также осуществляется с учетом коррозионных процессов в грунте и в соответствии с требованиями к жесткости и прочности.

5.2. Толщина лопасти

Если говорить о толщине лопасти, то сейчас в строительстве используются сваи с толщиной лопасти до 5 миллиметров включительно и 6 и более миллиметров.

Как и в случае с толщиной стенки ствола, конструкции, относящиеся к первой группе, можно использовать только при строительстве легких зданий и сооружений, временных объектов. Для долговременных построек, крупных гражданских и промышленных объектов и для агрессивных грунтовых условий рекомендованы сваи с толщиной лопасти 6 и более миллиметров.

Подбирается толщина лопасти на стадии разработки проекта с учетом данных о коррозионной активности грунта.

5.3. Марка стали

При выборе марки стали нужно учитывать агрессивность среды, характер нагрузок и условия эксплуатации. Более подробную информацию о марках стали Вы найдете в статье «Использование стали различных марок в производстве».

5.4. Покрытие

Покрытие относят к дополнительным мерам защиты винтовых свай от коррозии, так как во время установки в грунт конструкции испытывают значительное абразивное воздействие. Более эффективным является увеличение толщины металла и использование качественной стали. Но нельзя отрицать, что нанесение покрытия при условии сохранения его целостности позволяет снизить негативное воздействие на надземную часть сваи и на участок в контактной области «атмосфера – грунт».

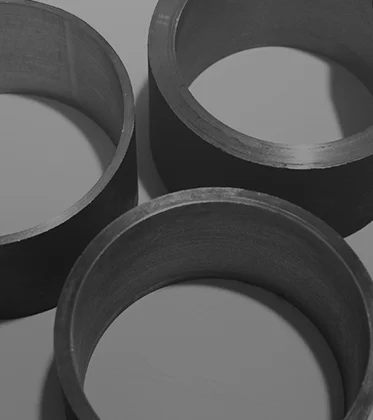

Покрытие винтовых свай

Производители винтовых свай в основном используют следующие покрытия:

  • полимерные;
  • грунты-эмали по ржавчине;
  • полиуретановые;
  • эпоксидные;
  • цинковые (полученное методом горячего или холодного цинкования).

Подробные результаты испытаний перечисленных покрытий Вы можете найти в статье «Сравнительный анализ различных типов антикоррозийного покрытия.
