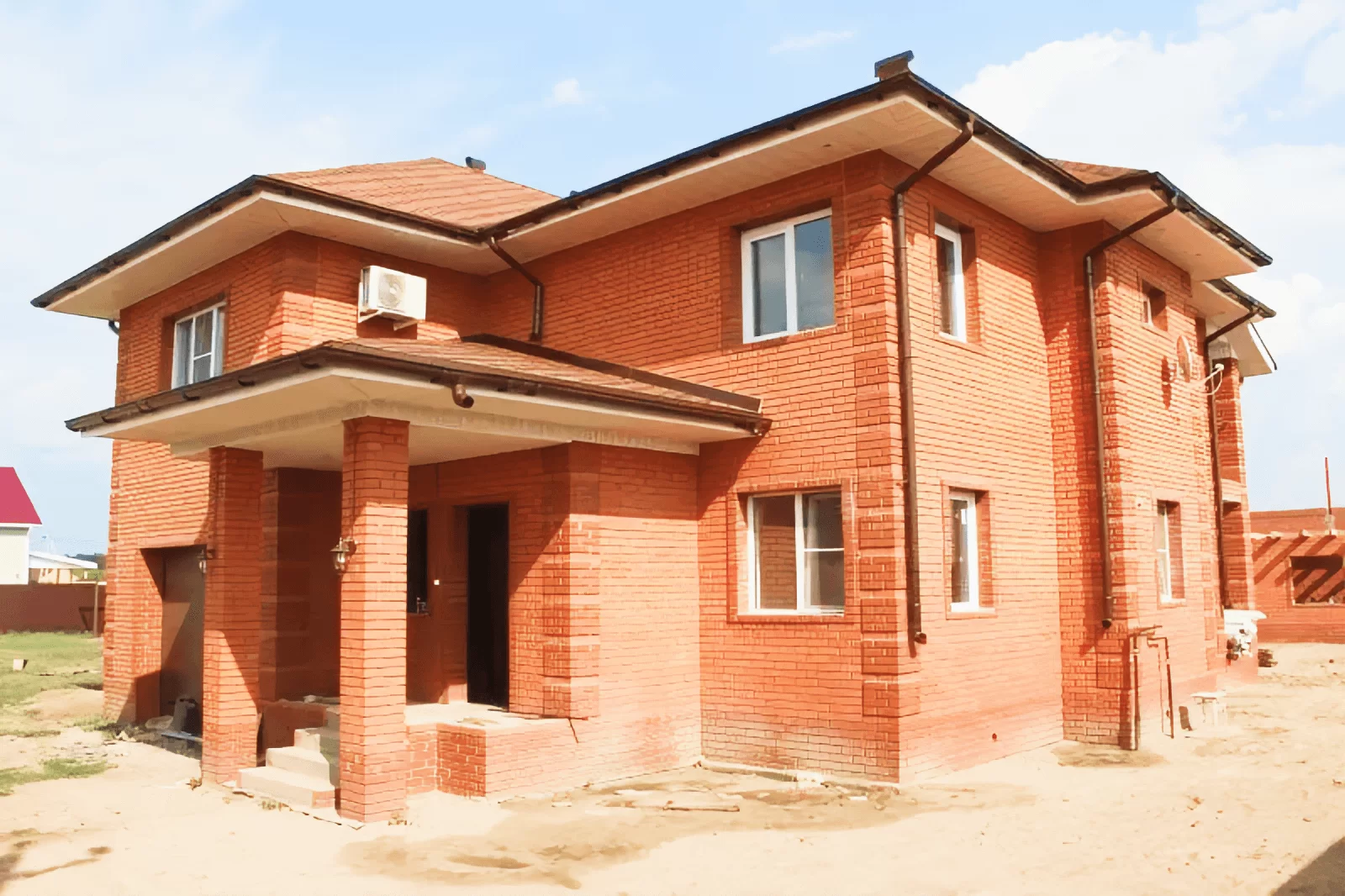

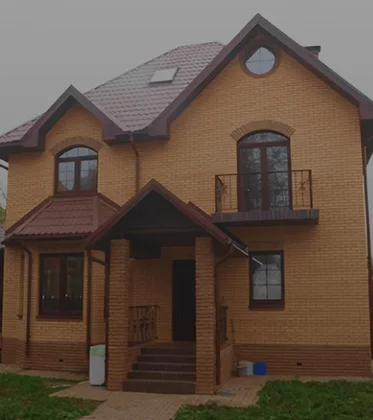

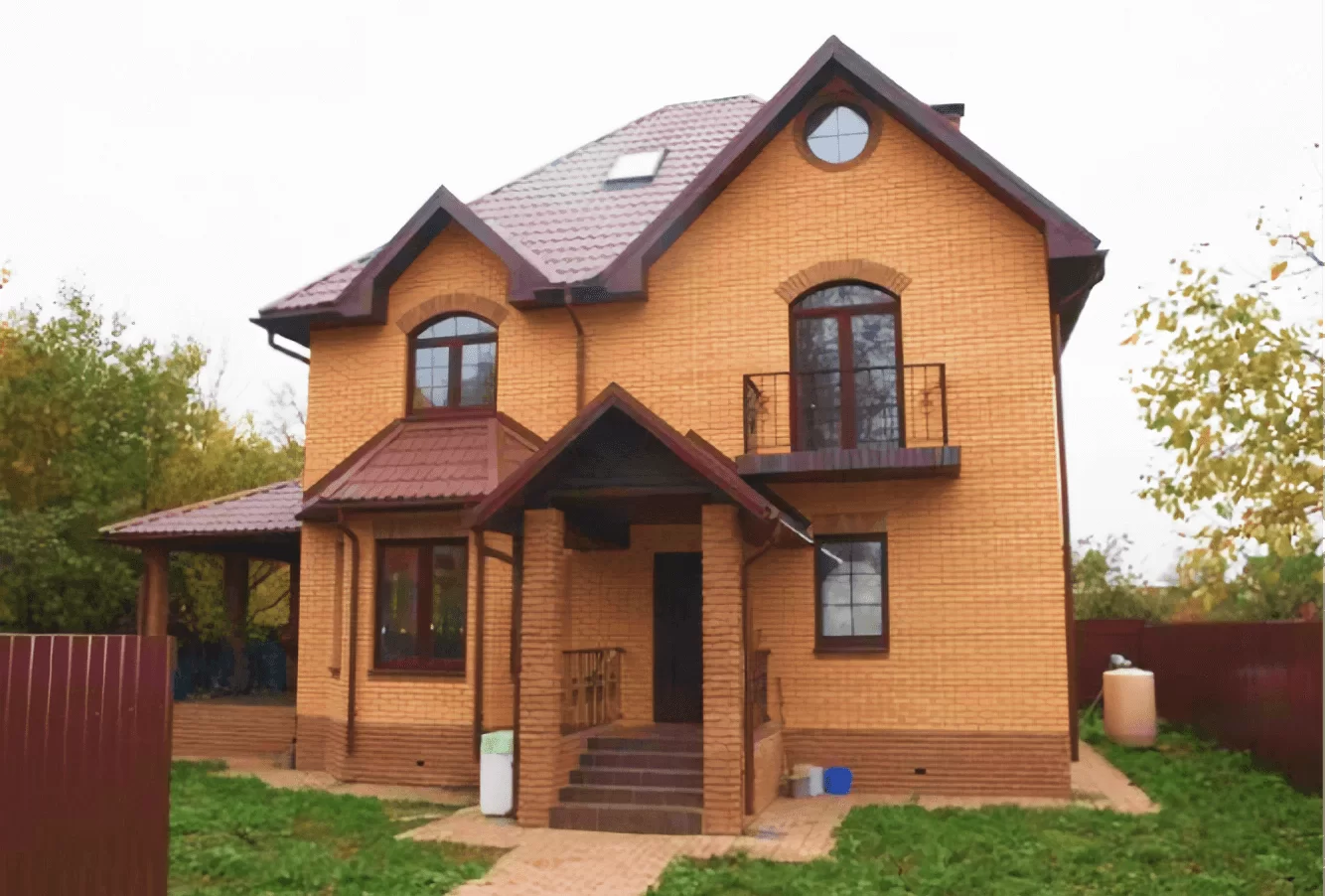

Кирпичный дом на винтовых сваях, каменный дом на винтовых сваях
Статья рассказывает об особенностях таких построек, как кирпичный дом на винтовых сваях или каменный дом на винтовых сваях.
Содержание
Хотя на рынке представлено много легких, прочных, долговечных стройматериалов, часто будущие
домовладельцы все же предпочитают
«классику» – кирпич или камень. Это связано с преимуществами, которыми обладают эти
материалы.
Достоинства камня:
- строениям можно придать практически любую форму;
- возможно использовать тяжелые кровельные материалы;
- такие строения не боятся воздействия микроорганизмов;
- хорошо противостоят негативному воздействию окружающей среды (перепады температур, сильный ветер, осадки);
- огнестойкость;
- хорошая звукоизоляция и т.д.
Достоинства кирпича:
- наиболее экологичный, из всех материалов неорганического происхождения;
- для домов из кирпича характерен хороший воздухообмен с внешней средой, что создает в помещении комфортный микроклимат для человека;
- хорошая звукоизоляция;
- огнестойкость;
- «престижность» и т.д.
Один из главных недостатков строений из кирпича и камня – их массивность. Значительный вес,
как правило, требует выполнения большого объема работ по устройству фундаментных
конструкций.
Поэтому в России фундамент из винтовых свай долго не рассматривался в качестве варианта
основания для построек из кирпича или камня. Однако, как показывает западная практика,
свайно-винтовой фундамент, выполненный в соответствии со всеми технологическими требованиями
– решение для кирпичных и каменных домов.
Мы расскажем о некоторых особенностях проектирования и устройства кирпичного дома на
винтовых сваях и каменного дома на винтовых сваях.
Учет грунтовых условий в проекте
фундамента кирпичного/каменного дома
Физико-механические свойства грунтов, способность
фундамента к восприятию проектных нагрузок
Физико-механические свойства грунтов являются решающими при определении способности
фундамента к восприятию проектных нагрузок, так как:
- характеризуют их физическое состояние;
- характеризуют их способность деформироваться и не разрушаться под действием внешних нагрузок.
Дело в том, что фундамент только передает нагрузку от надземной части сооружения на грунты в
основании. Следовательно, его способность к восприятию проектных нагрузок будет определяться
прежде всего несущей способностью грунтов основания и только потом – его собственными
конструктивными параметрами, при назначении которых опять же необходимо учитывать грунтовые
условия площадки предполагаемого строительства.
Химические свойства грунтов
и срок службы фундамента
Химические свойства грунтов, обусловленные происходящими в них химическими
изменениями и характеризующие их способность участвовать в химических взаимодействиях с
различными веществами, определяют срок службы фундамента.
Так, в глинистых грунтах, характеризующихся высокой агрессивностью по отношению к стали,
винтовые сваи с толщиной стенки ствола 3,5-4 мм могут эксплуатироваться на протяжении
максимум 20 лет. Возрасти до 50 лет этот показатель может только в грунтах с низкой степенью
коррозионной агрессивности. Следовательно, если необходим
определенный срок службы, стоит позаботиться о том, чтобы толщина металла соответствовала
грунтовым условиям площадки строительства.
Некоторые строительные компании пытаются компенсировать недостаточность толщины стенки
ствола и лопасти использованием защитного покрытия. Этот метод крайне неэффективен, так как,
во-первых, покрытие почти всегда повреждается в процессе установки из-за абразивного
воздействия грунтов, во-вторых, срок службы даже самого лучшего покрытия не превосходит
10-15 лет.
Таким образом, не владея информацией о физико-механических и химических свойства
грунтов на конкретном участке, невозможно дать объективный прогноз ни по несущей
способности, ни по сроку службы фундамента. Единственное, о чем можно говорить с
относительной уверенностью – количество винтовых свай.
| Параметр | Основания для назначения |
| Марка стали |
Требования к жесткости и прочности; грунтовые условия (в том числе данные о
коррозионной агрессивности грунтов (КАГ); условия эксплуатации.
|
| Толщина стенки ствола сваи, мм |
Данные о КАГ; требования к жесткости, прочности.
|
| Диаметр ствола сваи, мм |
Данные о КАГ; требования к жесткости, прочности, устойчивости.
|
| Длина сваи, мм |
Показатели расчетной глубины промерзания; несущая способность основания.
|
| Диаметр лопасти, мм, количество лопастей |
Данные о нагрузках от строения (в соответствии с требованиями к устойчивости);
несущая способность основания.
|
| Конфигурация лопасти |
Данные о физико-механических свойствах грунтов: пористость, степень насыщения
водой, консистенция, гранулометрический состав и др.
|
Таблица 1 - Основания для назначения параметров винтовых свай
Геотехнические исследования и измерения
коррозионной агрессивности грунтов
Получить информацию, достаточную для проектирования фундамента, позволяют процедуры,
специально разработанные специалистами ГК «ГлавФундамент» – геотехнические (динамическое
зондирование) и геолого-литологические исследования, а также измерения коррозионной
агрессивности грунтов.
Подробнее об этих методиках рассказывается в статье.
Также ГК «ГлавФундамент» была разработана методика производственного контроля несущей
способности винтовых свай по величине крутящего момента (Патент №151668), которая
позволяет контролировать качество производимых работ, не прибегая к полевым испытаниям грунтов
натурными сваями.
Все процедуры адаптированы к нуждам малоэтажного строительства.
Сбор нагрузок от строения
Строения из кирпича/камня сами по себе довольно тяжелые. А в дополнение к постоянным
нагрузкам (вес частей сооружения) нужно учесть и кратковременные воздействия (нагрузки
ветровые, снеговые,
от людей, мебели). Только выполнив сбор нагрузок по схеме, Вы сможете
определить, какая несущая способность фундаментной конструкции Вам необходима.
Как расставить сваи с учетом воздействия
на фундамент разных величин нагрузок
Разные части сооружения передают на фундамент нагрузки разной величины:
- под ответственными узлами здания/сооружения;
- под несущими стенами;
- под ненесущими стенами;
- под лагами пола.
Способность винтовых свай к восприятию проектных нагрузок зависит от грунтовых условий
площадки строительства, а также от количества, диаметра и конфигурации лопастей. Толщина
стенки и диаметр ствола, прежде всего, обеспечивают соответствие требованиям к жесткости,
прочности, долговечности.
Под ответственные несущие узлы и конструкции рекомендуют сваи с двумя и более лопастями
максимального для этой модификации диаметра. В работу включается максимальный объем
околосвайного грунта естественного сложения, что предотвращает «уход в срыв» при нормируемых
осадках. В то же время расстояние между лопастями, шаг и угол наклона лопастей таких
конструкций должны быть рассчитаны с учетом конкретных грунтовых условий площадки
строительства, только тогда не возникнет «обратный эффект» при работе на горизонтальные
нагрузки – снижение несущей способности даже относительно дезаксиальных однолопастных
разновидностей (подробнее).
Под несущие и самонесущие стены устанавливаются разновидности с меньшей несущей способностью
(одно- или двухлопастные с меньшим диаметром ствола и/или лопастей), под ненесущие
перегородки, лаги пола – с минимальной.
При такой расстановке запас прочности будет равномерно распределен по всему фундаменту,
увеличивая его надежность и срок службы.
Ростверк свайно-винтового фундамента под
кирпичный/каменный дом на винтовых сваях
Устанавливая винтовые сваи под кирпичный или каменный дом, лучше привлечь к работам
специализированную организацию, располагающую спецтехникой, так как
значительный вес таких построек требует использования модификаций больших длин и диаметров,
установить которые вручную бывает трудно.
Для фундамента кирпичного или каменного дома подойдет низкий железобетонный
ростверк. Также возможно устройство монолитной плиты на винтовых сваях.
Таким образом, фундамент для дома из кирпича или камня всегда рассчитывается индивидуально.
Чтобы мы могли посчитать для Вас его стоимость, предоставьте данные об объекте (конструктив
стен, этажность и т.п.) данные геологических изысканий или запишитесь на выезд геолога.
