Монолитная плита на винтовых сваях

Технология Гражданское строительство Проектирование


Статья расскажет об особенностях проектирования, устройства монолитной плиты на винтовых сваях.

Содержание статьи:

1. Проектирование монолитной плиты на винтовых сваях

    1.1. Определение грунтовых условий

    1.2. Сбор нагрузок от строения

    1.3. Расстановка свай в фундаменте

2. Монтаж монолитной плиты

1. Проектирование монолитной плиты на винтовых сваях


1.1. Определение грунтовых условий

Прежде чем приступить к проектированию монолитной плиты, необходимо собрать информацию о грунтовых условиях участка предполагаемого строительства. Почему это так важно?

Динамическое зондирование грунтовКогда речь заходит о свайно-винтовом фундаменте, часто используется выражение «несущая способность винтовой сваи». Однако, важно понимать, что это не вполне корректно.

Независимо от типа сооружения, способность свайно-винтового фундамента к восприятию проектных нагрузок будет определяться в первую очередь несущей способностью грунтов, и только потом – конструктивными и геометрическими параметрами, которые опять же в обязательном порядке будут назначаться с учетом данных о грунтовых условиях конкретной стройплощадки и данных о нагрузках на основание. Таким образом, говорить о несущей способности винтовых свай любых конструкций и типоразмеров бессмысленно, если нет понимания, в какие грунты они будут впоследствии установлены (подробнее – «Несущая способность винтовой сваи»).

Но какого объема исследований будет достаточно для получения всей необходимой информации?

Заказ полноценных инженерно-геологических изысканий (ИГИ) – не лучшее решение. В соответствии с требованиями нормативных документов при проведении ИГИ получается, а затем анализируется большой объем информации, что требует привлечения большого числа специалистов, применения специализированного оборудования. В результате на изучение грунтовых условий участка может потребоваться больше денег, чем на строительство самого фундамента.

Это тем более нецелесообразно, что далеко не вся полученная в ходе подобных исследований информация может пригодиться при строительстве фундамента индивидуального жилого дома. К примеру, каким образом будут использованы данные о происхождении, возрасте грунтов, о тектоническом строении участка? Все, что действительно представляет ценность – это данные о физико-механических и коррозионных свойствах грунтов.

Из этого следует вполне логичный вывод: объем исследований можно сократить (что, кстати, подтверждается мировой практикой). Достаточно будет использовать такие скоростные методы исследования и анализа, как зондирование грунтов, а также измерение коррозионной агрессивности грунтов.

Метод динамического зондированияЗондирование – полевой метод испытания грунтов (ГОСТ 19912-2012 «Грунты. Методы полевых испытаний статическим и динамическим зондированием»), который дает наиболее достоверные сведения о свойствах изучаемых грунтов, а также сопротивляемости фундаментов в таких грунтах на конкретной площадке. Оно позволяет оценивать грунт в состоянии его естественного залегания (in situ) с максимальной эффективностью. А благодаря простоте и значительному снижению временных затрат на проведение исследования стоимость зондирования не высока (к примеру, цена за проведение динамического зондирования и измерения коррозионной агрессивности грунтов специалистами компании «ГлавФундамент» для дома с размерами в плане 8х8 м, как правило, составляет от 3 до 5 тысяч рублей), что отлично подходит для объектов ИЖС.

Также важно помнить, что в процессе проектирования фундамента назначаются не только конструктивные, но и геометрические параметры для элементов фундамента. Поэтому обязательный этап проектирования – определение коррозионной агрессивности грунта, на основании данных о которой подбираются толщины ствола и лопасти, а также марка стали, соответствующие либо пожеланиям заказчика к сроку службы строения, либо требованиям ГОСТ 27751-2014 «Надежность строительных конструкций и оснований. Основные положения».

Подробнее об этих методиках Вы можете прочитать в статье «Экспресс-геология (геолого-литологические и геотехнические исследования площадки строительства) и измерение коррозионной агрессивности грунтов».

1.2. Сбор нагрузок от строения

Когда вся необходимая информация о грунтах получена, можно переходить к следующему шагу – сбору всех нагрузок, которые будут воздействовать на фундамент. Они бывают постоянные Pd и временные (длительные Pl, кратковременные Pt, особые Ps).

Постоянные Pd

вес частей сооружений, в том числе несущих, ограждающих строительных конструкций.

Временные

Длительные Pl

вес временных перегородок, подливок, подбетонок под оборудование, вес стационарного оборудования, заполняющих его жидкостей, твердых тел.

Кратковременные Pt

воздействия от людей (животных, оборудования) на перекрытия, от подвижного подъемно-транспортного оборудования, от транспортных средств и климатические (снеговая, ветровая).

Особые Ps

сейсмическое, взрывное воздействие, воздействие от столкновения транспортных средств с частями сооружения, воздействия, обусловленные пожаром или деформациями основания, сопровождающимися коренным изменением структуры грунта.

Таблица 1- Классификация нагрузок

Чтобы правильно рассчитать воздействие на фундамент, необходимо выполнить сбор всех нагрузок. Сделать это без ошибок поможет статья «Сбор нагрузок на фундамент». В ней, в том числе приведены примеры, которые учитывают виды воздействия, которые принципиальны при расчете свайно-винтового фундамента для объектов ИЖС.

1.3. Расстановка свай в фундаменте

После определения грунтовых условий площадки предполагаемого строительства и сбора нагрузок выполняется расстановка винтовых свай согласно конструктивным особенностям здания или сооружения. При этом необходимо учитывать неравномерность распределения нагрузки по основанию, так как это позволит добиться равномерного распределения запаса прочности всего фундамента и значительно увеличит срок его эксплуатации.

Основное при подборе элементов свайно-винтового фундамента – количество, диаметр и конфигурация лопастей, так как именно от данных параметров зависит несущая способность. Толщина же стенки ствола и его диаметр обеспечивают жесткость и прочность, при этом определяющей является именно толщина стенки ствола.


После проведения проектных работ можно приступать к строительно-монтажным работам.

2. Монтаж монолитной плиты

Прежде всего необходимо установить сваи в проектное положение. Детальное описание процесса установки, а также подробную видеоинструкцию Вы найдете в разделе «Установка винтовых свай».


После этого можно переходить к устройству опалубки. Существует два типа опалубки:

  • съемная;
  • несъемная.

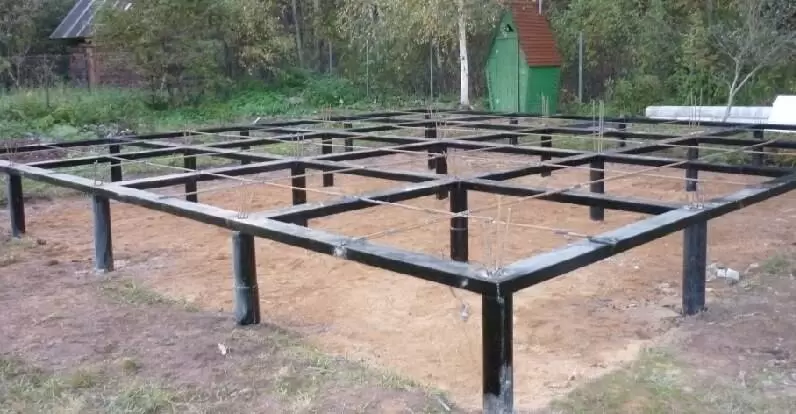

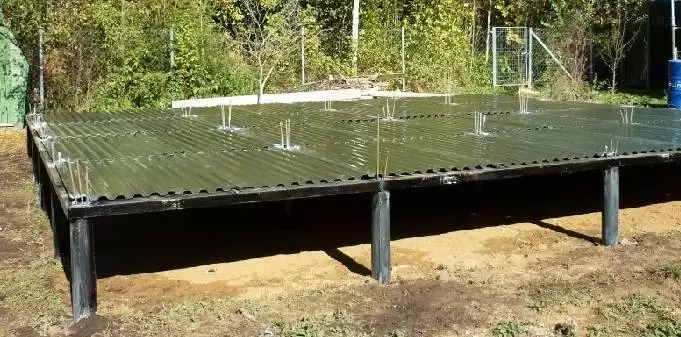

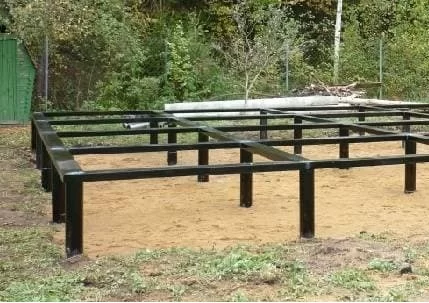

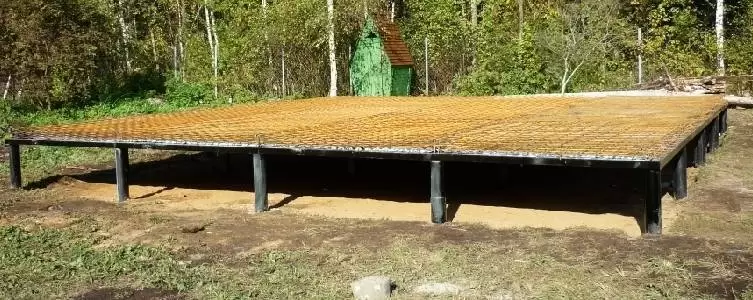

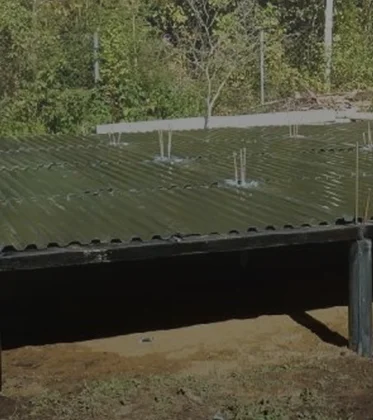

Несъемная опалубка. На сваи устанавливаются оголовки, затем поверх монтируется на ребро обвязка из швеллера или двутавра (сечение подбирается исходя из нагрузок, конструктивных особенностей объекта). На нижние полки швеллера/двутавра устанавливается профнастил. После этого вяжется арматура, выполняется заливка бетона.

Съемная опалубка. При установке обвязки для съемной опалубки допускается монтировать швеллер «плашмя» (если были выполнены соответствующие расчеты). Применять в этом случае сопряжение винтовой сваи с обвязкой через оголовок не обязательно.

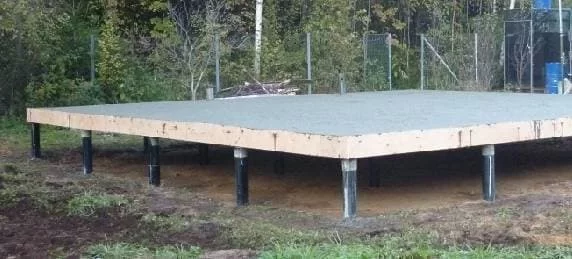

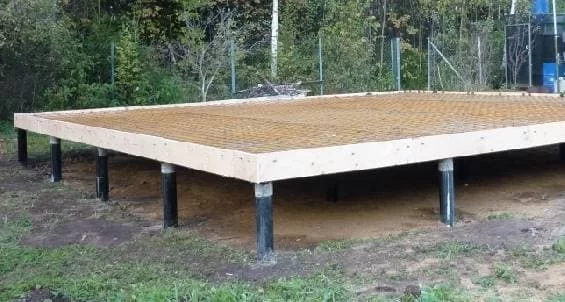

Ростверк при съемной опалубке изготавливается из дерева, а после набора прочности бетона демонтируется.

Двутавр вне зависимости от опалубки крепится на винтовые сваи через оголовок на ребро.

При высоком ростверке обязательным условием является придача жесткости фундаменту путем наваривания вертикальных связей на сваи.


Если в процессе монтажа фундаментной конструкции, устройства обвязки и проведения монолитных работ целостность покрытия элементов фундамента была нарушена, то уже по завершении устройства монолитной плиты его следует восстановить.
