Защитное заземление винтовыми сваями

При строительстве любого сооружения важно позаботиться о электробезопасности. Защитное заземление винтовыми сваями – простой и недорогой вариант контура.

Длина свай зависит от глубины промерзания грунта в регионе: если металлоконструкции не будут погружены на 0,1 м ниже усредненного значения промерзания почвы за 10 лет, они не будут выполнять защитную функцию. Диаметр ствола может быть небольшим (57 мм).

Последовательность действий при устройстве заземления:

сделать разметку;
на основании готовой разметки выкопать по периметру траншею глубиной 0,4 м. Ширина траншеи должна быть достаточной для комфортного выполнения сварных работ;

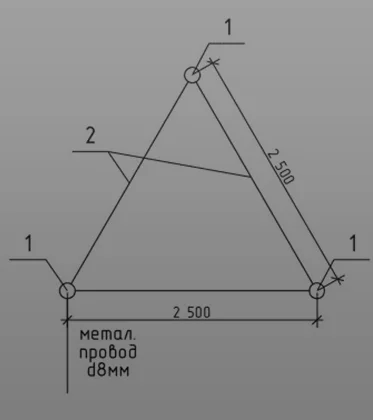

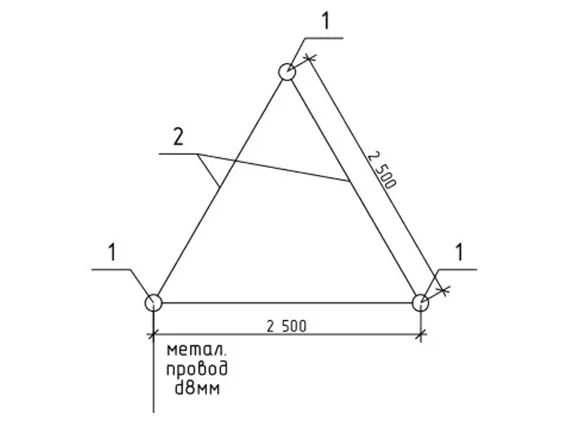

в траншее создать конструкцию-треугольник, в вершинах которого расположить винтовые сваи. Затем они вручную погружаются до проектной отметки;
соединить элементы конструкции между собой. Подойдет любой металлопрокат толщиной не менее 4 мм – равнополочный уголок 50х50х5 или металлическая полоса 40х4;
соединить контур с электрощитом, выкопав еще одну траншею, ведущую к дому, и уложив в нее проводник. Контур связывается с электрощитом сварным креплением проводником (круглая сталь 8-10 мм) с болтом М6 или М8.

Наносить покрытие на элементы конструкции недопустимо. На использование арматуры в качестве проводника вертикальных заземлителей также наложен запрет. На это есть несколько причин:

наружный слой арматуры – каленый;
арматура имеет переменное сечение, что к ускоренному протеканию окислительных процессов.

Использование винтовых свай в качестве глубинного заземлителя дает следующие преимущества:

установка обходится малыми затратами и незначительным объемом земляных работ;
большая площадь поверхности обеспечивает длительный срок службы заземления.

Подробная информация – в офисах региональных представительств компании «ГлавФундамент». Процесс устройства фундамента из свай – в статье «Установка винтовых свай».

Автор статьи: Камалетдинова Лиана Маратовна
