Установка винтовых свай в воде, болоте, торфе, глине

Проектируя фундамент из винтовых свай для эксплуатации в воде, болоте, торфе или глине, необходимо понимать, что во всех этих случаях грунты будут характеризоваться высокой степенью влагонасыщения. Даже неводонасыщенная глина довольно хорошо удерживает воду при замачивании. При этом у нее снижаются прочностные и деформационные характеристики.

Это требует учета таких факторов, как недостаточная несущая способность, воздействие сил морозного пучения, высокая коррозионная агрессивность грунта по отношению к металлоконструкциям.

Так как водонасыщенные грунты, как правило, обладают более низкой несущей способностью, то они менее всего подходят для закрепления в них фундаментной конструкции. Поэтому при назначении длины нужно учесть, что свая должна прорезать слабый грунт и закрепиться в слое с достаточной несущей способностью.

Чтобы минимально нарушить структуру грунта при погружении, также необходимо подобрать конфигурацию лопасти (не путать с диаметром),

соответствующую конкретным грунтовым условиям.

Выполнить оценку грунтовых условий площадки можно с помощью адаптированной под нужды малоэтажного строительства услуги – геотехнических исследований. Цена этой процедуры существенно ниже, чем цена инженерно-геологических изысканий для промышленных и крупных гражданских объектов. Для всех объектов, которые строит ГК «ГлавФундамент», это исследование обязательно.

Перечисленные глинистые грунты подвержены морозному пучению. Это связано с тем, что возникают касательные силы вдоль ствола сваи в пределах промерзающего слоя и стремятся ее «выдавить».

Если оставить нижнюю лопасть в пределах этого слоя, она неизбежно начнет подниматься вместе с основанием. Такие деформации могут

быть вообще не заметны невооруженным глазом. Тем не менее, окна и двери таких построек весной будут открываться и закрываться уже хуже, чем осенью. Ситуация будет повторяться из года в год, требуя постоянного вмешательства. В кирпичных зданиях, из-за неравномерной деформации, возникнут трещины в стенах.

Влажность почвы существенно увеличивает скорость протекания почвенной коррозии, поэтому все перечисленные грунты относятся к группе сильноагрессивных и требуют использования определенных марок стали и толщин металлопроката.

Правильный подбор марки стали, толщины стенки ствола и лопасти обеспечивает соответствие нормативного срока службы строения требованиям заказчика или ГОСТ 27751 «Надежность строительных

конструкций и оснований. Основные положения».

Основанием для назначения этих параметров служат данные, полученные в ходе выполнения измерений коррозионной агрессивности грунтов на площадке строительства. А для уточнения правильности подбора рекомендуется после выполнения расчета срока службы проверить остаточную толщину стенки на соответствие проектным нагрузкам.

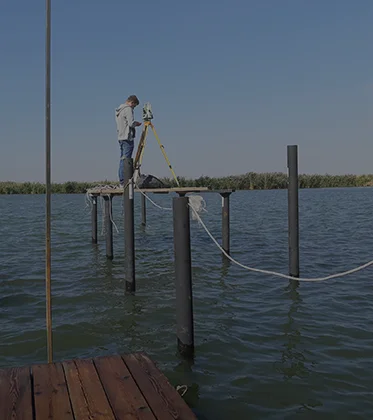

Вообще, вариантов строительства фундамента любого надводного объекта немного. Ленточный тип можно применить только после того, как вода будет отведена со стройплощадки. Деревянные сваи из лиственницы, никто уже не использует. Технологию буронабивных сваи вообще нельзя использовать в этой среде – скважину сразу заполнит вода. Остается только четыре варианта – понтон, стальная труба, забивная железобетонная свая или винтовая.

Понтон – плавучая платформа, наполняемая воздухом. Принцип установки прост, основа из понтонов может в любой момент быть увеличена или уменьшена. Но есть недостатки: они обладают низкой несущей способностью, а устойчивость может меняться в зависимости от уровня воды, силы ветра и нагрузки, создаваемой водой (течение или волны). Во время ледохода или ледостава требуется демонтаж понтонов. Необходимо регулярное обслуживание модулей-понтонов: их проверка на герметичность, заполнение газом и т.д. Так что этот вариант не универсален.

Казалось бы, железобетонные забивные сваи должны быть надежнее всех видов фундаментов, используемых на воде. Но и здесь есть тонкости.

Между винтовой сваей и забиваемой в ил металлической трубой разницы в плане эксплуатации фактически нет. Отличие только в свойствах и методах установки. Винтовая конструкция, в отличие от трубы, имеет лопасти, которые и берут на себя всю получаемую от сооружения нагрузку. Труба же передает грунту нагрузку только благодаря трению по боковой поверхности. Потому существенно сокращается эффективность опоры. Погружение труб сложнее в технологическом плане – забивная установка должна находиться недалеко от места погружения. Если она сухопутная, для нее нужно возводить временный пандус, делать насыпь для подъезда, и т.д.

Винтовые сваи закрутить проще. Летом можно использовать ямобур с телескопической стрелой, чтобы работать с берега. Зимой завинчивание можно без особых проблем провести вручную через лед, если он достаточно крепкий. Таким образом, винтовые сваи регулярно применяются в строительстве мостов, причалов, пирсов, а также в качестве фундаментов для домов, находящихся на затапливаемых побережьях рек.

Ленточный фундамент очень сложно использовать в таких условиях: мощность торфяных отложений может составлять несколько метров, а снимать весь этот слой при разработке котлована или траншеи – дорого и малоэффективно.

Проблемы, связанные с установкой труб и бетонных свай, те же, что и в водных условиях: слабая поверхность, не выдержит крупную строительную технику, и потому предварительно нужна специальная подготовка местности.

Можно привести пример из практики. Объект в Ленинградской области должен был строиться на торфянике, мощность которого составляла 8 м. Для того, чтобы сделать его нулевой цикл, например, с использованием ленточного фундамента, потребовались бы работы на глубине 9 м (8 м торф + 1 метр в подстилающем основании), что заняло бы очень много времени, привело к срыву сроков строительства и его существенному удорожанию.

Подобные технологические сложности решаются завинчиванием винтовых свай как вручную, так и с использованием редуктора или

небольшого по весу ямобура. Если нам нужно поставить тяжелое по весу строение, то сваи можно подобрать такой длины, которая обеспечит завинчивание в плотные слои грунта. В таком случае осадка не произойдет, а нагрузка от здания не будет передаваться на слабый слой торфа.

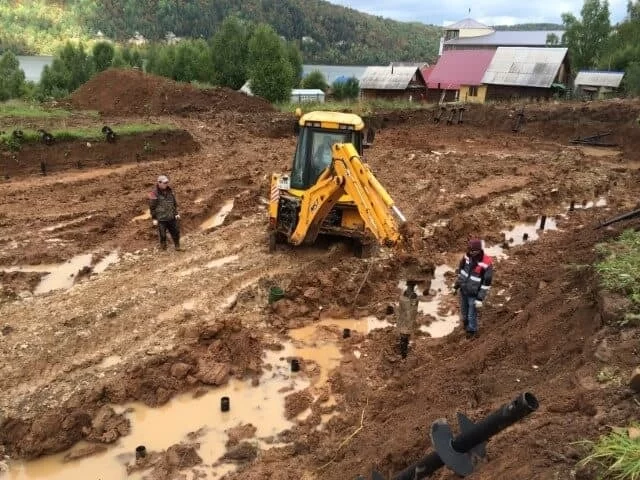

Глина бывает разной. Если она твердой консистенции, то на ней можно применять практически любой фундамент, в том числе и на винтовых сваях.

Если глина водонасыщенная и обладает высокой степенью пучинистости, то использование ленточного и плитного фундамента не лучшее решение.

При использовании забивных свай следует помнить, что их необходимо погружать на глубину, в 2 раза превосходящую глубину промерзания, чтобы избежать негативного воздействия сил морозного пучения.

Винтовые же сваи закручиваются таким образом, чтобы лопасть находилась ниже уровня глубины промерзания.

Чтобы определить грунтовые условия участка строительства, запишитесь на выезд геолога.
