Свайный фундамент с ростверком. Обвязка фундамента из винтовых свай

Статья рассказывает о принципах устройства свайного фундамента с ростверком, а также о вариантах обвязки фундамента из винтовых свай. Больше информации о других этапах строительства свайно-винтового основания в разделе «Стадии строительства».

Содержание

Свайный фундамент с высоким ростверком
- Обвязка свайно-винтового фундамента брусом или бревном
- Обвязка свайно-винтового фундамента швеллером или двутавром
Фундамент из винтовых свай с низким ростверком
Типовые узлы соединения ростверка со сваей
- Ростверк из бруса 200х200
- Ростверк из швеллера 20

Ростверк – это конструктивный элемент, который позволяет распределить нагрузки от строения на свайные конструкции.

Устройство ростверка для свайно-винтового фундамента не исключает необходимости учета воздействия разных типов нагрузок на этапе проектирования (под ответственными узлами здания/сооружения, под несущими и под ненесущими стенами, под лагами пола).

Для обвязки фундамента из винтовых свай могут использоваться высокий и низкий ростверки.

Свайный фундамент с высоким

ростверком

Высокий ростверк – это распределительная балка или плита, объединяющая головы свай и перераспределяющая на них нагрузку от вышерасположенных конструкций, тогда как ее подошва располагается выше поверхности грунта.

Главная закономерность при его устройстве – чем больше пролет между сваями, тем большее сечение балки нужно использовать.

К распределительным балкам относят: брус, бревно, балки сортового проката (швеллер, двутавр, уголок).

Обвязка свайно-винтового

фундамента брусом или бревном

Обвязочный брус (рис. 1) используется при строительстве деревянных, каркасных строений.

Распространенные варианты

сечения бруса

150х150 при шаге между сваями 2500-2700 мм;
200х200 мм при шаге между сваями 3000 мм.

Крепление к оголовку осуществляется с использованием шпилечного соединения.

Так как на металлических поверхностях может образовываться конденсат, рекомендуется укладывать гидроизоляционную прокладку между опорной площадкой (оголовком) и деревянной конструкцией.

Бревно (рис. 2). Этот вариант лучше работает на изгиб, так как волокна необработанной древесины сохраняют свою целостность. Оцилиндрованное бревно имеет больший прогиб по отношению к необработанному дереву.

Первый венец бревенчатого строения допускается укладывать прямо на оголовок. Если фундамент выполнен в виде ленточного из бетона, то его стоит делать из дуба или лиственницы, так как это позволит увеличить срок службы конструкции. В случае со свайно-винтовым основанием от этих мер можно отказаться, если высота ростверка составит не менее 500 мм от уровня земли.

Обвязка брусом/бревном – самый экономичный и быстро реализуемый способ устройства ростверка. Чтобы обвязка имела один уровень, оголовки свай должны быть расположены на одной отметке. В ином случае выравнивание выполняется выпиливанием части сечения бруса/бревна.

Стыковка бруса/бревна. Для соединения в узлах пропорционально каждому из брусков сверху и снизу выполняются распилы, брус/бревно складывается под прямым углом. Стыки должны быть обработаны специальными растворами, защищающими от гниения, проложены джутом.

Использование антисептиков для всего бруса/бревна обязательно только для случаев опирания на бетонные ленточные фундаменты. При строительстве на винтовых сваях эта процедура носит рекомендательный характер, но только если высота ростверка составляет не менее 500 мм от уровня земли.

Рисунок 1 — Обвязка свай брусом

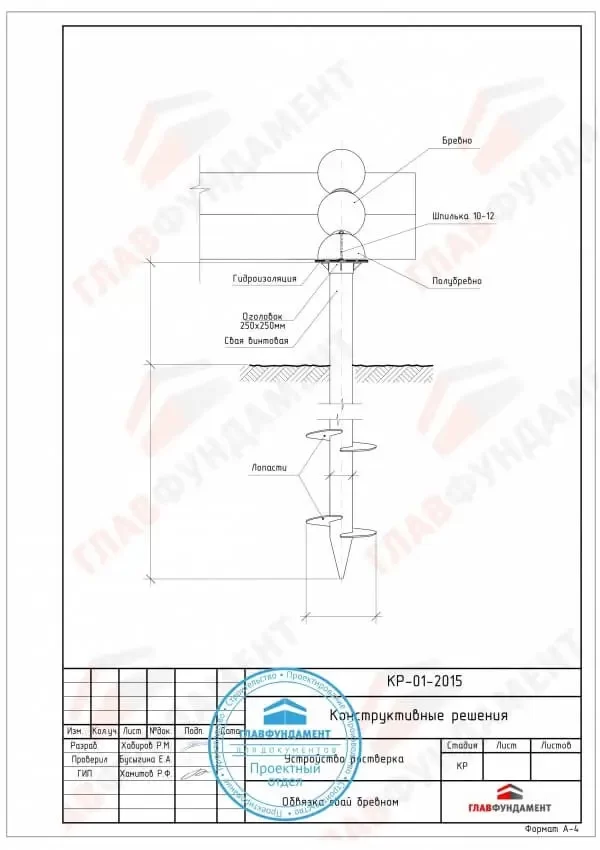

Рисунок 2 — Обвязка свай бревном

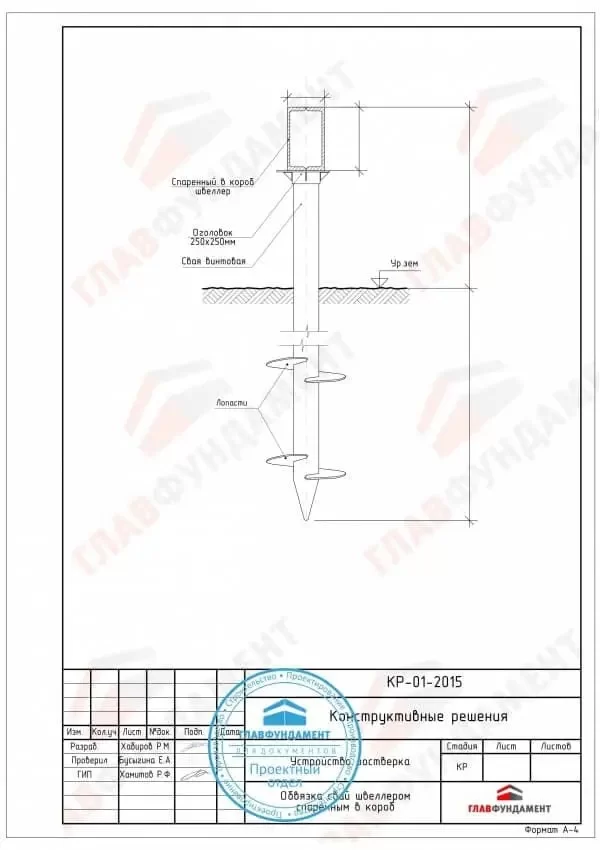

Рисунок 3 — Обвязка свай швеллером, спаренным в короб

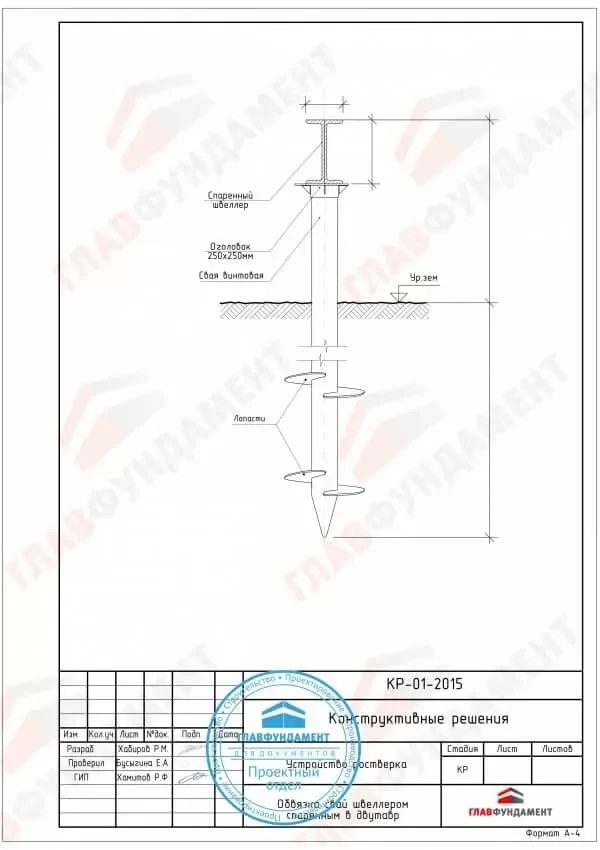

Рисунок 4 — Обвязка свай швеллером, спаренным в двутавр

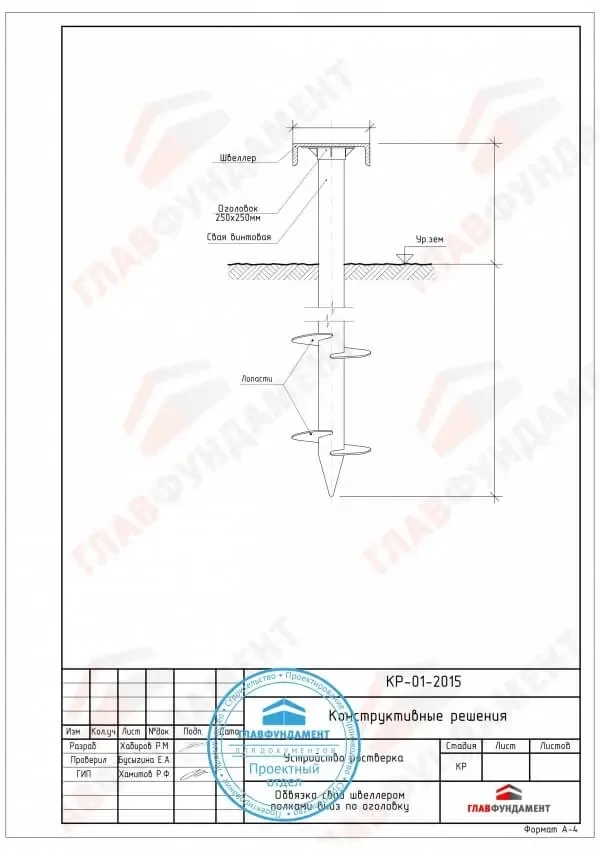

Рисунок 5 — Обвязка свай швеллером полками вниз по оголовку

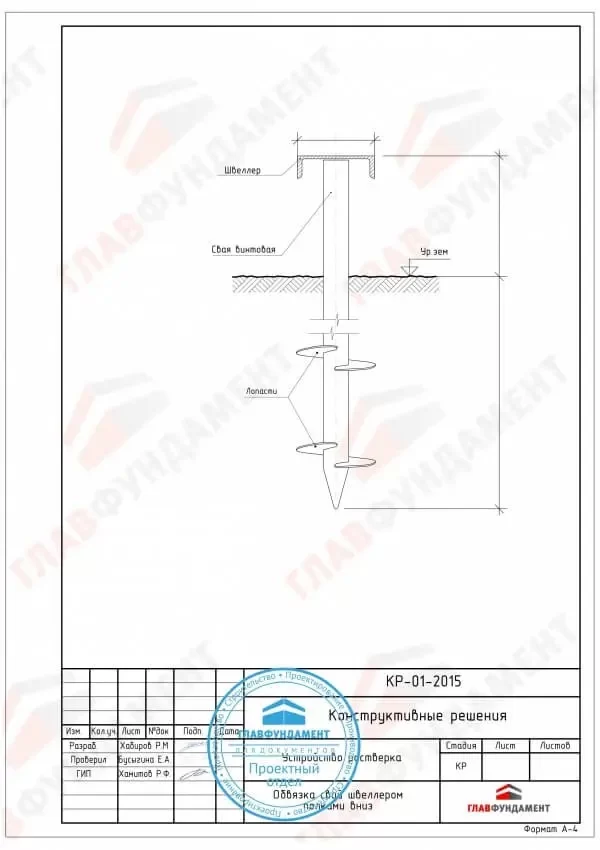

Рисунок 6 — Обвязка свай швеллером полками вниз

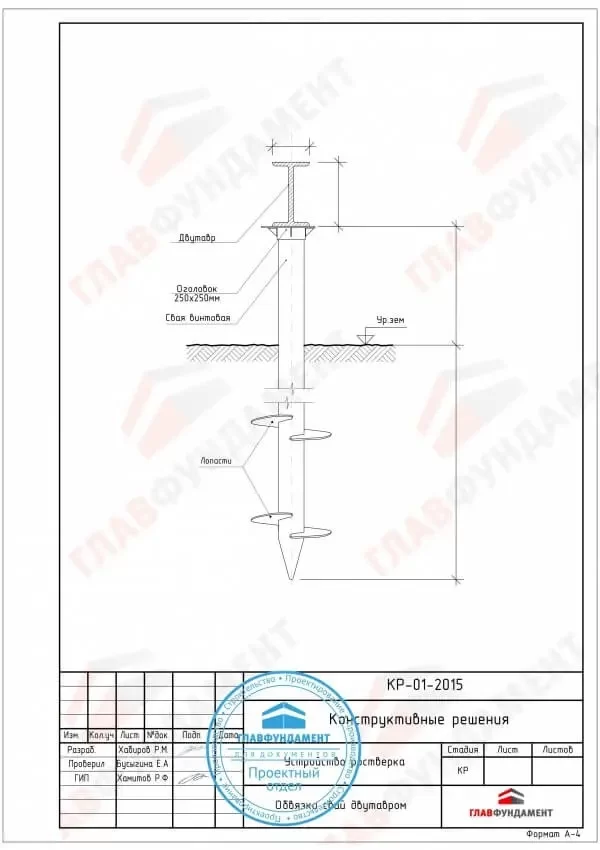

Рисунок 7 — Обвязка свай двутавром

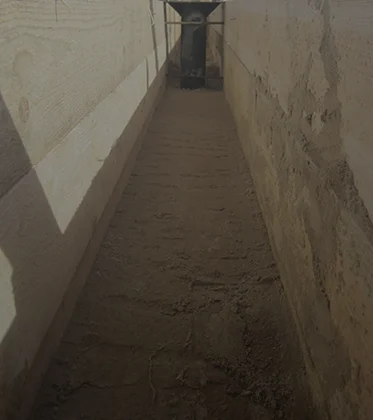

Рисунок 8 — Обвязка свай железобетонным ростверком

Обвязка свайно-винтового фундамента

швеллером или двутавром

Конструктивное решение металлического ростверка определяется в зависимости от нагрузок на фундамент в соответствии с СП 16.13330 «Стальные конструкции».

Обвязка выполняется как вручную, так и с привлечением специальной техники (в зависимости от типоразмера швеллера/двутавра).

Швеллер (рис. 3-6). Укладывается плашмя или на ребро. Вариант ребром лучше работает на изгиб, но из-за возникающего момента кручения, в этом случае лучше использовать спаренный швеллер или двутавр (рис. 7). Двутавровую балку также целесообразно применять при реконструкции фундамента.

Если швеллер укладывается плашмя (полками вниз), при шаге свай более 2 м он, как правило, прогибается даже под собственным весом,

поэтому при выборе этого варианта расстояние между сваями стоит проектировать менее 2 м.

В обоих случаях (швеллер или двутавр) соединение элементов конструкции выполняется с использованием сварки.

Достаточная толщина сортового проката (от 5 мм), а также подверженность этой части конструкции только атмосферной коррозии позволят обеспечить соответствие срока ее службы требованиям ГОСТ 27751 «Надежность строительных конструкций и оснований. Основные положения», даже без выполнения дополнительной антикоррозионной защиты. Тем не менее, после завершения сварных работ конструкции (хотя бы из соображений эстетики) стоит обработать антикоррозийным составом.

Фундамент из винтовых свай

с низким ростверком

Свайный фундамент с ростверком. Обвязка фундамента из винтовых свай

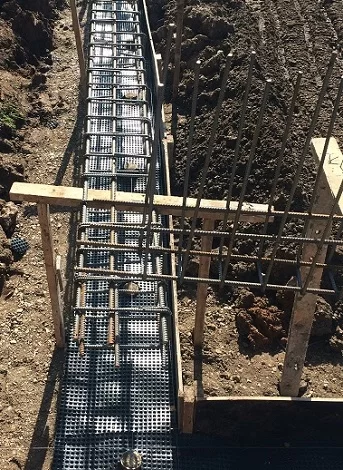

Низкий ростверк (рис. 8) – это распределительная балка, объединяющая головы свай и перераспределяющая на них нагрузку от вышерасположенных конструкций, а ее подошва располагается на поверхности грунта либо ниже.

Нагрузка распределяется не только по сваям, но и на грунт.

Для этого вида ростверка актуальны все требования, предъявляемые к бетонным фундаментам в части устройства гидроизоляции и использования антисептиков (для деревянных и каркасно-щитовых сооружений).

Высота железобетонного ростверка определяется расчетом согласно СНиП 52-01 «Бетонные и железобетонные конструкции. Основные положения». Армирование производится стержнями или плоскими сетками, как правило, из арматуры А-III (А400). Применяется бетон с классом прочности В15 или В20.

Еще один возможный вариант – плита на винтовых сваях.

Типовые узлы соединения

ростверка со сваей

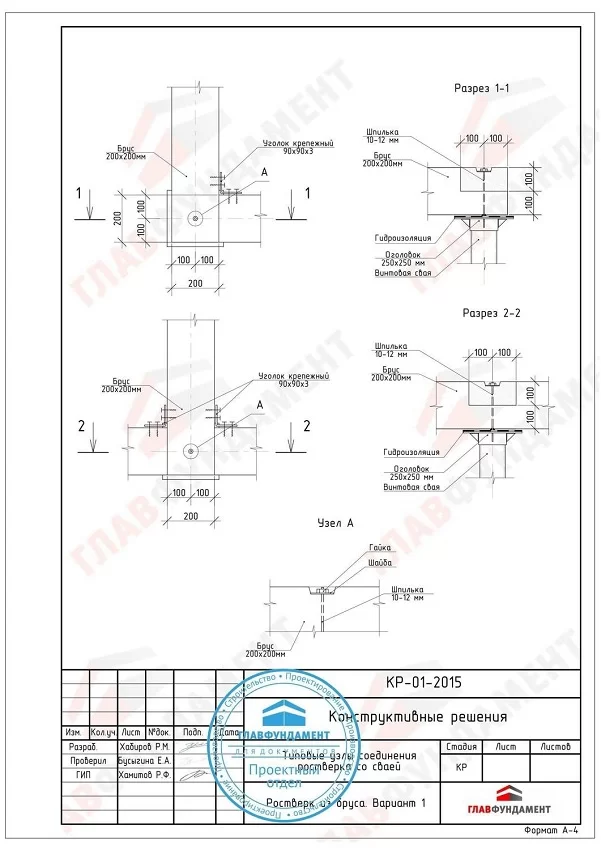

Ростверк из бруса 200х200

Для предотвращения гниения обвязочный брус покрывается антисептирующим составом (антисептик для дерева). Между оголовком и брусом помещается гидроизолирующая прокладка в 1-2 слоя. Брус

крепится к оголовку шпилькой (диаметр шпильки – 10-12 мм). После сварочных работ все сварные соединения покрываются антикоррозийным составом.

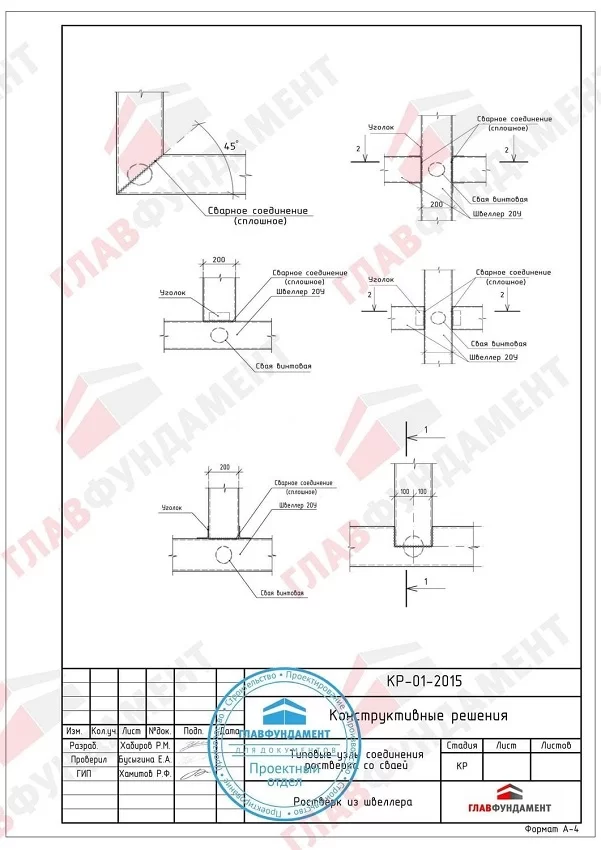

Ростверк из швеллера 20

Для обвязки свай используется швеллер. Все металлоконструкции, а также сварные соединения должны покрываться антикоррозийным составом. При использовании швеллера большего размера чем №24

необходимо укрепить оголовок сваи косынками для обеспечения равномерного распределения нагрузок.
