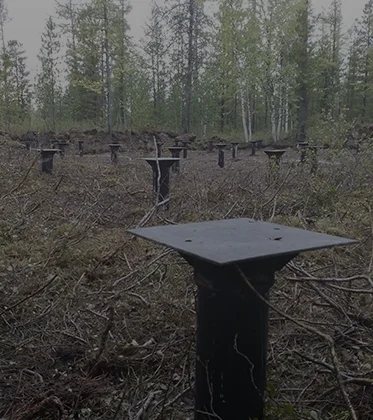

Оголовок винтовой сваи

В статье рассматриваются оголовки винтовых свай, особенности их изготовления и основные размеры, применяемые в малоэтажном строительстве.

Содержание

Изготовление оголовков (фланцев)
Установка оголовка (фланца) на винтовую опору
Размеры оголовков винтовых свай

Надежность и срок службы свайно-винтового фундамента определяется качеством не только свай, но и комплектующих. Поэтому оголовкам, несмотря на их второстепенную роль (передают нагрузки от сооружения на винтовые сваи), также стоит уделить внимание при покупке.

Изготовление оголовков (фланцев)

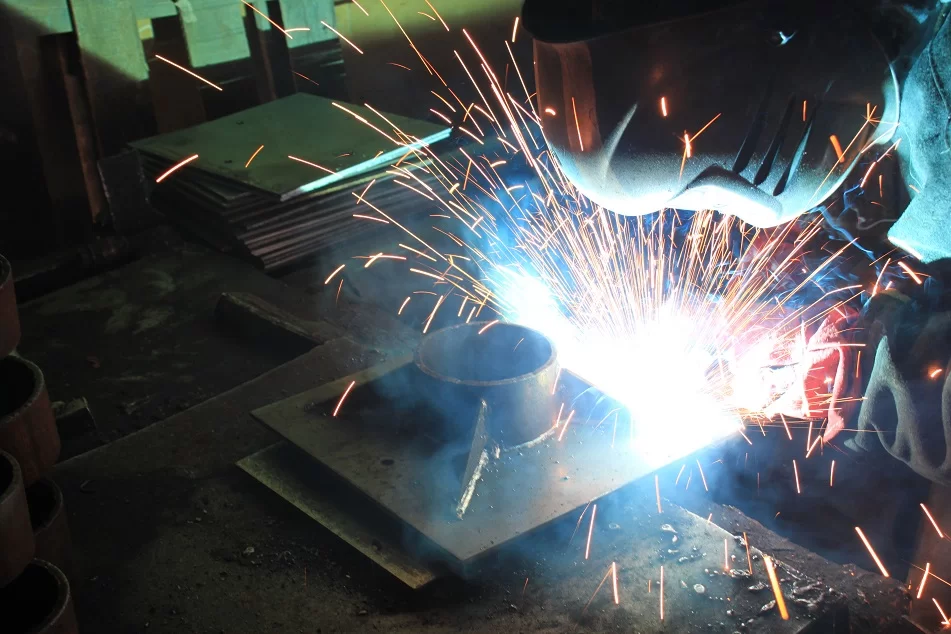

Несмотря на небольшой размер оголовка, на его поверхности всегда присутствует значительное количество сварных соединений:

выполняется приварка стакана к площадке;
выполняется приварка усиливающих элементов (косынок) к стакану и к площадке.

Таким образом, качество сварных швов может повлиять на качество фланца в целом. Так как это комплектующие, достаточно провести выборочный контроль 1-2 изделий из каждой партии (партия – продукция одного типономинала, изготовленная в одном непрерывном техническом процессе), который должен состоять из двух этапов:

Визуально-измерительный контроль (ВИК) – это внешний осмотр, который выявляет явные дефекты.
Ультразвуковой контроль (УЗК) или цветная капиллярная дефектоскопия – выявляет дефекты на глубине от поверхности сварного шва.

Подробнее о методах неразрушающего контроля.

Кроме того, о добросовестности производителя можно судить по его отношению к деталям.

В случае с фланцами такой «деталью» является количество косынок, используемых для крепления стакана к площадке. Необходимый уровень надежности будет обеспечиваться только в случае, если выполнена приварка четырех косынок. Тем не менее, большинство производителей для снижения материалоемкости выпускают изделия всего лишь с двумя косынками.

Установка оголовка (фланца)

на винтовую опору

Ошибки могут быть допущены и при установке. Так, фланец всегда должен примыкать к свае вплотную. Только в этом случае он не будет опираться на сварное соединение.

Размеры оголовков винтовых свай

Размер оголовка винтовой сваи подбирается исходя из данных о материале стен и типе ростверка.

Чаще всего при строительстве свайно-винтовых фундаментов объектов ИЖС используются следующие фланцы:

Квадратные/прямоугольные

Параметры оголовка	Значения параметров
Размер площадки	150х200 мм 200х200 мм 200х250 мм 250х250 мм 250х300 мм
Толщина площадки	от 4 до 6 мм
Марка стали	Ст3, Ст10, Ст20
Количество косынок	2; 4
Количество креплений	2; 4

Круглые

Параметры оголовка	Значения параметров
Размер площадки	120 мм 136 мм 160 мм 182 мм 200 мм
Толщина площадки	от 3 до 5 мм
Марка стали	Ст3, Ст10, Ст20
Количество косынок	3
Количество креплений	3
