Фундаменты под оборудование с применением винтовых свай

Статья расскажет о том, как построить фундамент под оборудование с применением винтовых свай.

Содержание

Особенности строительства фундамента из винтовых свай под оборудование
- Грунтовые условия площадки строительства
Применение винтовых свай в горнодобывающей промышленности
- Характеристики объекта
- Расчет фундаментной конструкции

Свайно-винтовые основания имеют широкую область применения. Их устанавливают под объекты:

промышленного строительства (здания заводов, трубопроводы, промышленные ангары, ЛЭП, периметральные ограждения);
гражданского строительства (многоэтажные жилые дома, гражданские объекты, фотоэлектрические станции, склады);
индивидуального жилищного строительства (дома этажностью не более трех этажей, бани, хоз. постройки, беседки);
сельскохозяйственного строительства (теплицы);
дорожного строительства (путепроводы, шумозащитные экраны, опоры освещения, дорожные знаки, светофоры);
военного назначения;
гидротехнического назначения (причалы, мосты);
инфраструктуры, а также под рекламные конструкции и МАФ;
временные сооружения (торговые павильоны, аттракционы).

Кроме того, используют при реконструкции фундаментов промышленных и крупных гражданских объектов, укреплении склонов, берегоукреплении.

В промышленном строительстве, наряду с другими объектами, винтовые сваи широко применяют при возведении фундаментов промышленного оборудования:

нефтегазовой отрасли (трубопроводы, станки нефтедобычи, резервуары нефтехранилищ, эстакады налива нефтепродуктов);
энергетики (опоры ЛЭП и освещения, контактные сети электротранспорта, подстанции, кабельные эстакады).

То же касается машиностроения, металлургии и других отраслей промышленности.

Реконструкция фундаментов испарительных конденсаторов. Красноярский край

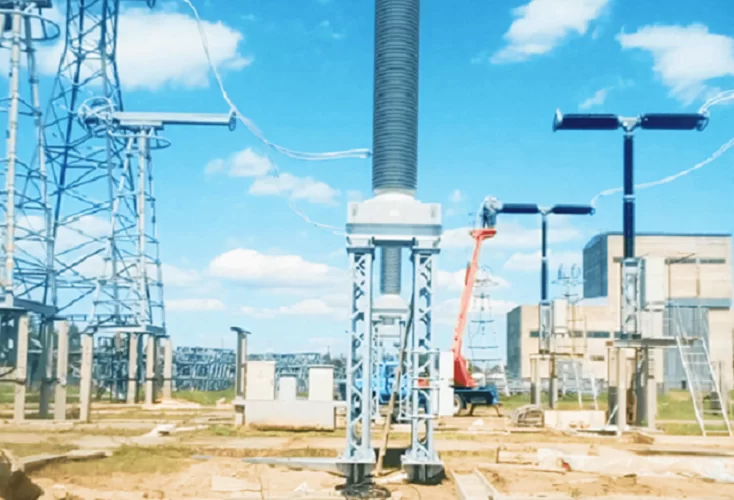

Фундамент электростанции. Алстайский край

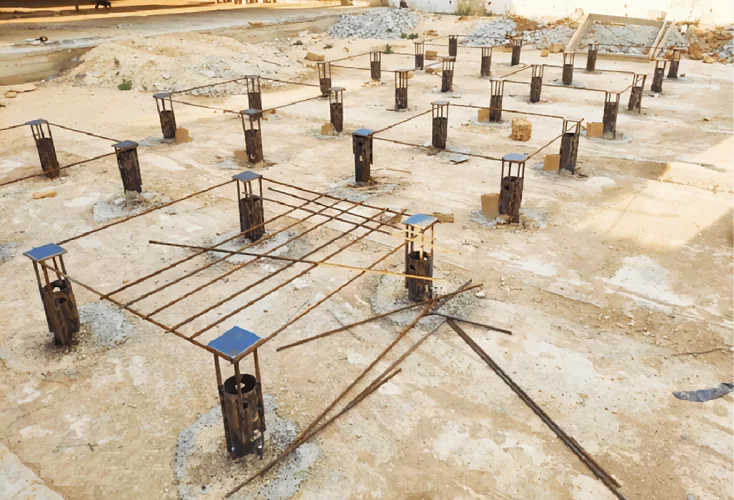

Фундамент емкостей в бродильном отделении пивзавода. Республика Крым

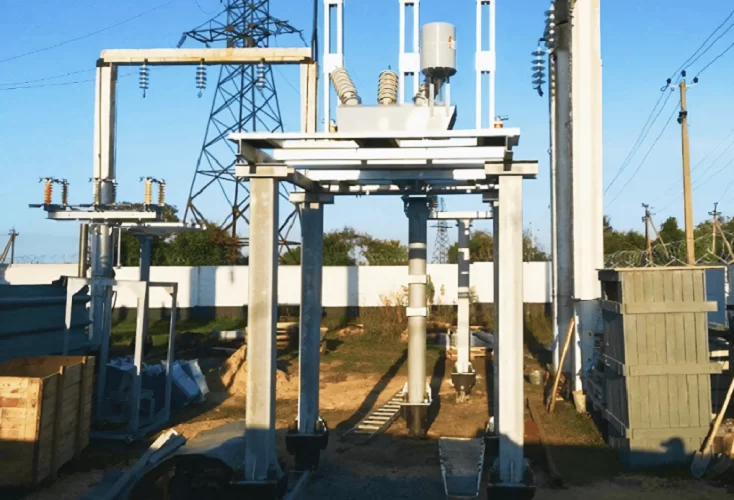

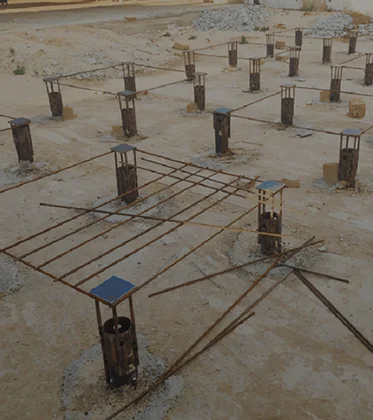

Фундамент электрооборудования. Липецкая область

Особенности строительства фундамента

из винтовых свай под оборудование

Проектирование и установка винтовых свай под оборудование не имеют принципиальных отличий от выполнения аналогичных работ для объектов в других сферах, однако при разработке проекта и назначении параметров свай должен учитываться высокий класс ответственности возводимого сооружения (важно при выборе марки

стали, толщин металлопроката) и особенности эксплуатации (наличие динамических нагрузок).

В остальном должны соблюдаться те же требования, которые предъявляются к другим свайно-винтовым основаниям.

Грунтовые условия площадки

строительства

Практически все параметры (геометрические, конструктивные) подбираются под конкретные грунтовые условия.

Параметр	Основания для назначения
Марка стали	На основании требований к жесткости и прочности, а также исходя из грунтовых условий, в том числе данных о коррозионной агрессивности грунтов, и условий эксплуатации. Подробнее
Толщина стенки ствола сваи, мм	На основании данных о коррозионной агрессивности грунтов и в соответствии с требованиями к жесткости и прочности. Подробнее
Диаметр ствола сваи, мм	На основании данных о коррозионной агрессивности грунтов и в соответствии с требованиями к жесткости, прочности и устойчивости. Подробнее
Длина сваи, мм	Исходя из показателей расчетной глубины промерзания и несущей способности грунтов. Подробнее
Диаметр лопасти, мм, количество лопастей	На основании данных о нагрузках от строения (в соответствии с требованиями к устойчивости) и о несущей способности грунтов. Подробнее
Конфигурация лопасти	На основании данных о физико-механических свойствах грунтов: пористость, степень насыщения водой, консистенция, гранулометрический состав и т.д. Подробнее

Таблица 1 - Основания для назначения параметров винтовых свай

Применение винтовых свай

в горнодобывающей промышленности

Компания «ГлавФундамент» приняла участие в строительстве лебедочного здания для месторождения «Юбилейное». Такие объекты относятся к категории особо опасных, технически сложных.

Характеристики объекта

Здание ангарного типа, в качестве колонн которого используется двутавр.

Вертикальная нагрузка на фундамент от колонны – 13,5 тс.
Горизонтальная нагрузка – 1,1 тс.
Момент – 3,2 тс/м.
Длина пролета между колоннами – 15 м.

В помещении будет установлено лебедочное оборудование, которое позволит поднимать на поверхность вагонетки, наполненные горной породой.

Глубина разрабатываемой шахты составит 1130 метров.

Расчет фундаментной конструкции

Отдел научно-исследовательских и опытно-конструкторских работ компании «ГлавФундамент» создал для данного объекта уникальную модификацию винтовых свай с повышенной несущей способностью со следующими конструктивными параметрами:

диаметр лопастей – 400 мм;
толщина лопастей – 6 мм;
диаметр ствола – 108 мм;
толщина стенки ствола – 4,5 мм;
длина – 4000 мм.

Оптимальные геометрические параметры, такие как расстояние между лопастями, шаг и угол наклона лопастей, были определены посредством математического моделирования работы сваи под нагрузкой в системах автоматизированного проектирования (САПР), базирующихся на методе конечных элементов (МКЭ).

Взяв за основу модификацию, предложенную специалистами отдела НИОКР, инженеры компании разработали проект, а затем сотрудники СМУ выполнили погружение свай на объекте.

Автор статьи: Камалетдинова Лиана Маратовна, Акимов Павел Владимирович
