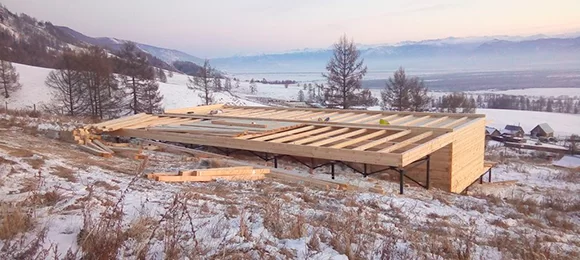

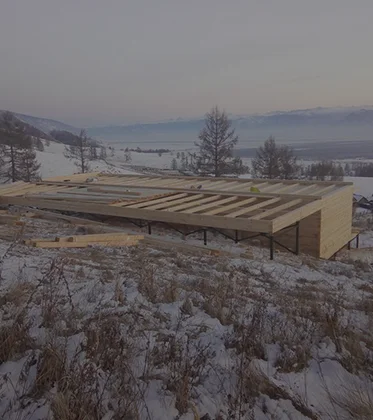

Фундамент из винтовых свай для дома на склоне (перепад высот)
Статья расскажет о том, как построить фундамент из винтовых свай под дом на склоне.
Содержание статьи:
1. Определение грунтовых условий площадки строительства
3. Как расставить сваи с учетом воздействия на фундамент разных величин нагрузок
4. Ростверк свайно-винтового фундамента под дом на склоне
Ландшафтные дизайнеры считают участки с выраженной рельефностью, расположенные на склоне и имеющие сильный перепад высот настоящей находкой.
Однако с точки зрения традиционного домостроения склоны по-прежнему остаются малопригодными для возведения жилых и хозяйственных построек. Поэтому такие участки, как правило, предпочитают выравнивать срезкой склона или отсыпать привозным грунтом. И то, и другое – сложно, долго и дорого.
Использование технологии строительства фундаментов с применением винтовых свай позволяет сохранить уникальный ландшафт участка и возвести на нем любые постройки, не прибегая к разным вариантам выравнивания.
Единственное отличие фундамента из винтовых свай, установленного на склоне, от других свайно-винтовых оснований – использование свай разной длины и в несколько ином сочетании модификаций, чем при строительстве на ровной поверхности. При этом наибольшую эффективность демонстрируют сваи с двумя и более лопастями, благодаря особенностям конструкции устойчивые ко всем типам воздействия.
Конечно, просто наварить вторую и последующие лопасти на ствол недостаточно. Для достижения необходимого эффекта расстояние между лопастями, их шаг и угол наклона рассчитываются численными методами на основании данных о грунтовых условиях конкретной площадки строительства. Если этого не сделать, может возникнуть «обратный эффект» при работе на горизонтальные нагрузки – снижение несущей способности даже относительно дезаксиальных однолопастных разновидностей (подробнее «Особенности расчета многолопастных свай»).
Также решением может стать применение элемента сопротивления боковым нагрузкам (ЭСБН).
В остальном требования, предъявляемые к проектированию и строительству, останутся неизменными.
1. Определение грунтовых условий площадки строительства
Так как фундамент передает нагрузки на основание под ним, информация о грунтовых условиях участка должна в полном объеме учитываться при выборе конструктивных параметров его элементов, в данном случае – винтовых свай.
- Правильная длина ствола позволяет закрепить фундамент в слое грунта с достаточной несущей способностью (подробнее «Как подобрать длину винтовых свай для фундамента»).
- Корректное расстояние между лопастями, шаг, угол наклона лопастей многолопастных конструкций обеспечивают включение в работу ствола значительного объема околосвайного массива грунта (подробнее «Особенности расчета многолопастных свай»).
- Оптимальная конфигурация лопасти – залог минимального нарушения структуры грунта при завинчивании. А чем меньше нарушится грунт, тем выше будет его несущая способность (подробнее «Ключевые принципы подбора параметров лопастей»).
- Коррозионная агрессивность грунтов (КАГ) площадки строительства влияет на назначение марки стали (подробнее «На что влияет марка стали?») и толщин стенки ствола и лопасти (подробнее «Расчет толщины стенки ствола в соответствии с требованиями к сроку службы»). От того, насколько корректно подобраны эти параметры, зависит, будет ли срок службы здания/сооружения соответствовать требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения».
При этом вовсе не обязательно заказывать весь объем инженерно-геологических изысканий, который позволит получить не только действительно необходимые для расчета данные, но и много дополнительных сведений, не представляющих практической ценности для ИЖС: информацию о происхождении и возрасте грунтов, тектоническом строении участка и т.п.
Данные, достаточные для проектирования фундамента из винтовых свай, дают скоростные геологические исследования:
- геотехнические и геолого-литологические исследования;
- измерения коррозионной агрессивности грунтов (КАГ).
Геотехнические и геолого-литологические исследования позволяют получить информацию о физико-механических свойствах грунта, которые характеризуют их физическое состояние и способность деформироваться и не разрушаться под действием внешних нагрузок. Они являются решающими при определении способности фундаментной конструкции к восприятию проектных нагрузок.
В ходе измерения КАГ определяются химические свойства грунтов, обусловленные происходящими в них химическими изменениями и характеризующие их способность участвовать в химических взаимодействиях с различными веществами. Они определяют срок службы фундамента (к примеру сваи с толщиной стенки 3,5-4 мм в глинистых грунтах, обладающих высокой агрессивностью по отношению к стали, прослужат не более 20 лет, даже при условии использования защитного покрытия. Увеличение срока службы возможно только при увеличении толщины металла).
Более того, геотехнические исследования позволят выявить опасные условия для строительства (наличие слабых, сильносжимаемых, спецефических грунтов, условия их залегания), которые могут встречаться даже в пределах небольшого участка.
Все это – аргументы в пользу того, чтобы не идти на риск и не начинать строительство, не изучив как следует грунты в пятне застройки.
Немаловажно, что указанные исследования адаптированы под нужды малоэтажного строительства, поэтому не приведут к существенному удорожанию строительства (подробнее «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»).
2. Сбор нагрузок от строения
Как и в случае строительства на ровной поверхности, при возведении основания на склоне необходимо выполнить сбор нагрузок от строения.
Часто, чтобы определить нагрузки, просто рассчитывают вес частей сооружения. Однако такой подход неверен. Учитывая постоянные воздействия, он абсолютно игнорирует воздействия временные (ветровые, снеговые, от людей, мебели), которые в сумме составляют довольно серьезную долю от всей нагрузки на основание.
Только учитывая все типы воздействия, можно получить объективную картину. Подробная схема расчетов с примерами – в статье «Расчет свайно-винтового фундамента».
3. Как расставить сваи с учетом воздействия на фундамент разных величин нагрузок
Разные части сооружения передают на фундамент нагрузки разной величины:
- под ответственными несущими узлами и конструкциями сооружения;
- под несущими и самонесущими стенами;
- под ненесущими перегородками, лагами пола.
Толщина стенки и диаметр ствола, прежде всего, обеспечивают соответствие винтовых свай требованиям к жесткости, прочности, долговечности, тогда как их способность к восприятию проектных нагрузок зависит от:
- грунтов на участке;
- количества, диаметра и конфигурации лопастей.
Поэтому для обеспечения равномерного распределения запаса прочности (необходимого для повышения надежности и увеличения срока службы) по всему фундаменту в рамках одной конструкции используются сваи одно- и многолопастные, отличающиеся также диаметром ствола и лопастей.
В случае строительства на склоне в фундаменте должны преобладать именно многолопастные сваи.

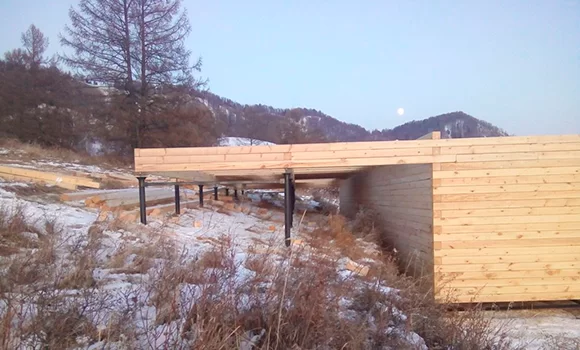

4. Ростверк свайно-винтового фундамента под дом на склоне
Устанавливая винтовые сваи под дом на склоне, Вы можете привлечь к работам специализированную организацию (подробнее «Как отличить качественный монтаж от некачественного?») или выполнить их самостоятельно (подробнее «Видеоинструкция по самостоятельной установке винтовых свай»).
Подробную информацию о видах и способах устройства ростверка можно найти в разделе «Устройство ростверка». Технические решения для цоколя опубликованы в разделе «Отделка и утепление цоколя».
Фундамент для дома на склоне всегда рассчитывается индивидуально. Чтобы мы могли посчитать для вас его стоимость, предоставьте данные об объекте (конструктив стен, этажность и т.п.) и данные геологических исследований или запишитесь на выезд геолога.
