Ангар на винтовых сваях

Винтовые сваи под ангары от завода-производителя в Уфе: изготовление по ТУ 25.11.23-007-26812735-2024, диаметр ствола – от 159 мм (цена за одну сваю – от 8 635 рублей). Реальные примеры расчета и установки винтовых свай под ангары разных типов с фото.

Введите ваш e-mail, и мы отправим статью на почту *
Введите код*
Нажимая кнопку «Получить», я подтверждаю свою дееспособность и даю согласие на обработку своих персональных данных в соответствии с условиями
Содержание
Ангары – быстровозводимые строения, которые имеют достаточную площадь.
Область применения
  • офисы;
  • торговые центры;
  • склады;
  • автосервисы;
  • производственные помещения и т.п.
Формы, размеры, конструктивные возможности ангаров зависят от назначения, региона и грунтовых условий площадки строительства, требований, предъявляемых заказчиком.
Типы ангаров

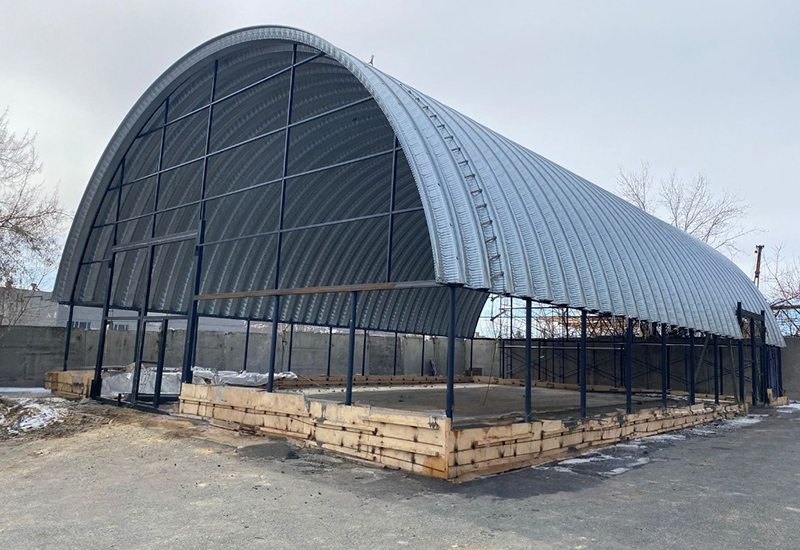

  • Арочные. Имеют полукруглую форму, опоры выполняются в виде дуг (арки). Размер пролетов – от 9 до 30 м, высота (в зависимости от ширины арки) – от 4,5 до 12 м.
  • Шатровые (из сэндвич-панелей, профлиста). Строения с двухскатной кровлей, наклонными стенами, которые сужаются кверху. Каркас – шатровые арки, закрепленные на фундаменте с шагом 3 м. Сверху поперек арок крепятся прогоны. Длина постройки должна быть кратна шагу арок и не должна превышать 60 м.
  • Полигональные (из тентовой ПВХ-ткани). Сооружения с вертикальными стенами, применяются, когда необходима большая ширина пролетов (до 50 м при высоте до 15 м). От строений шатрового типа отличаются конструкциями формообразующих арок каркаса, которые устанавливаются с шагом 3 или 6 м.
  • Прямостенные. Наиболее универсальные постройки, которые практически не имеют ограничений по длине, ширине, высоте, позволяют устанавливать любое грузоподъемное оборудование.

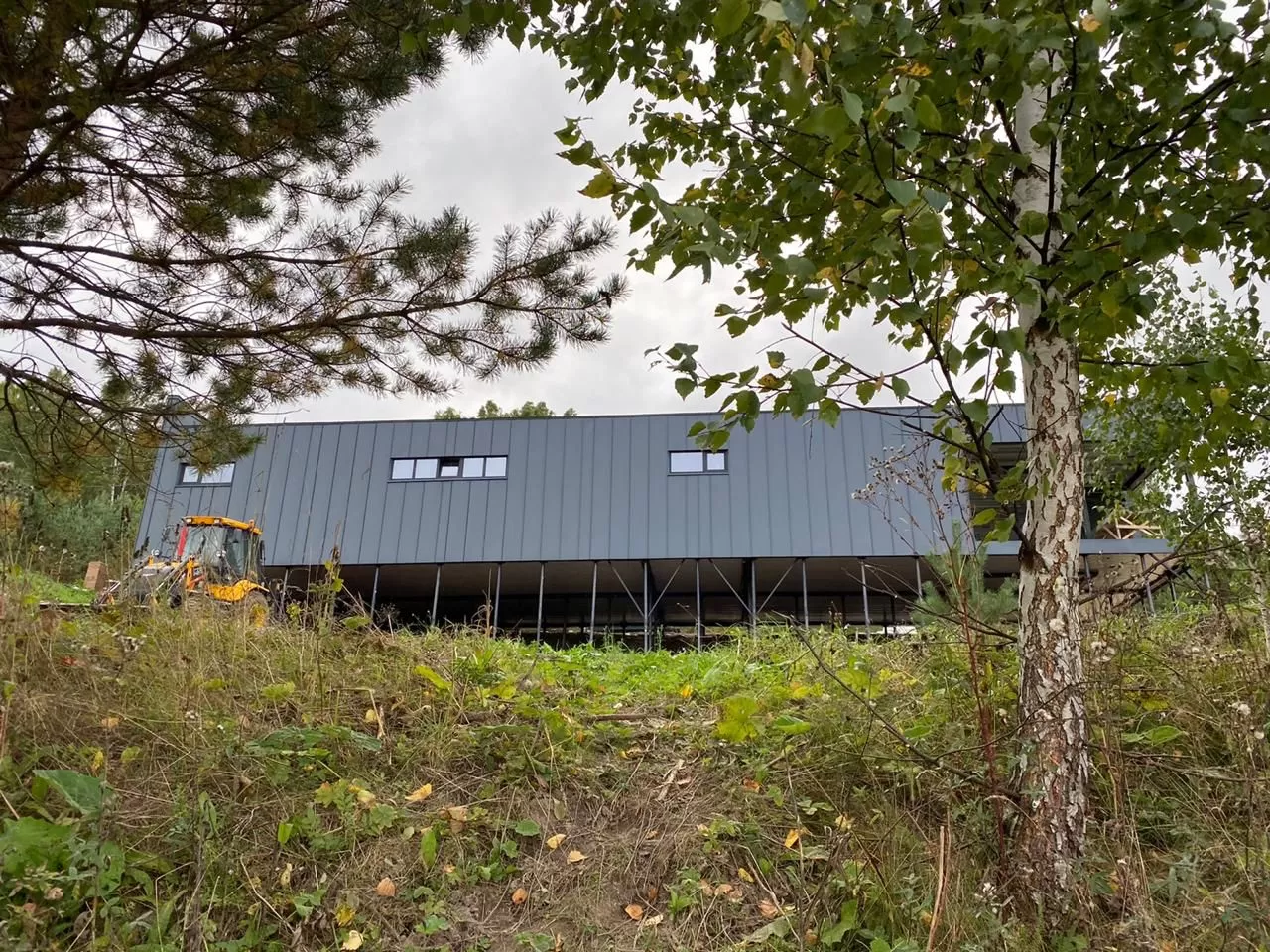

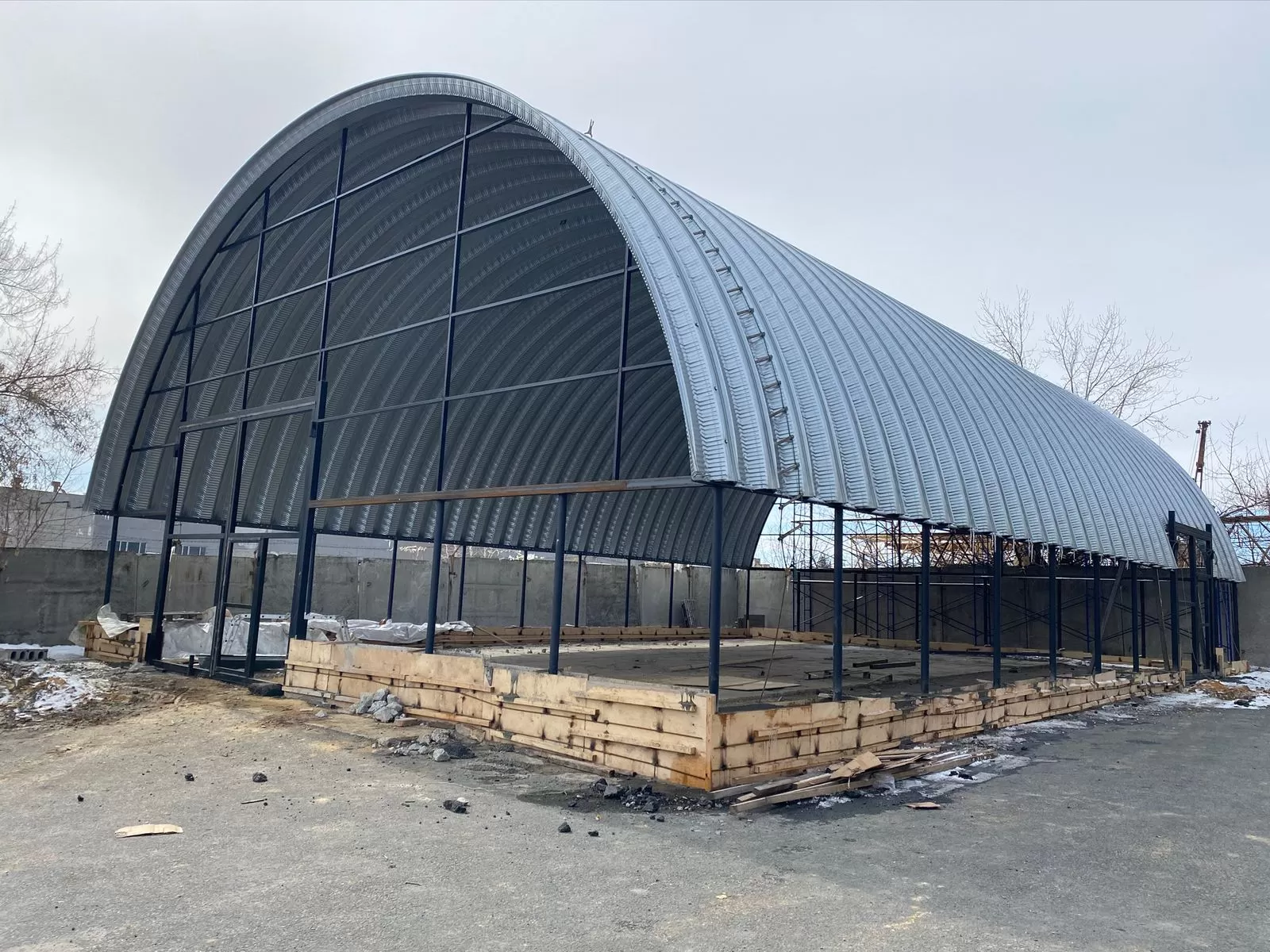

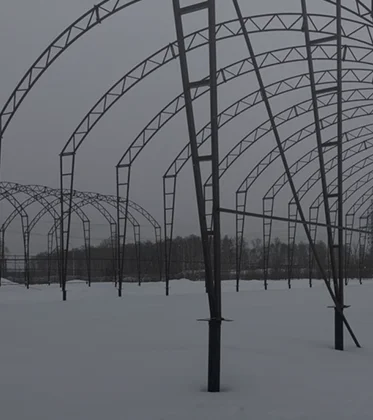

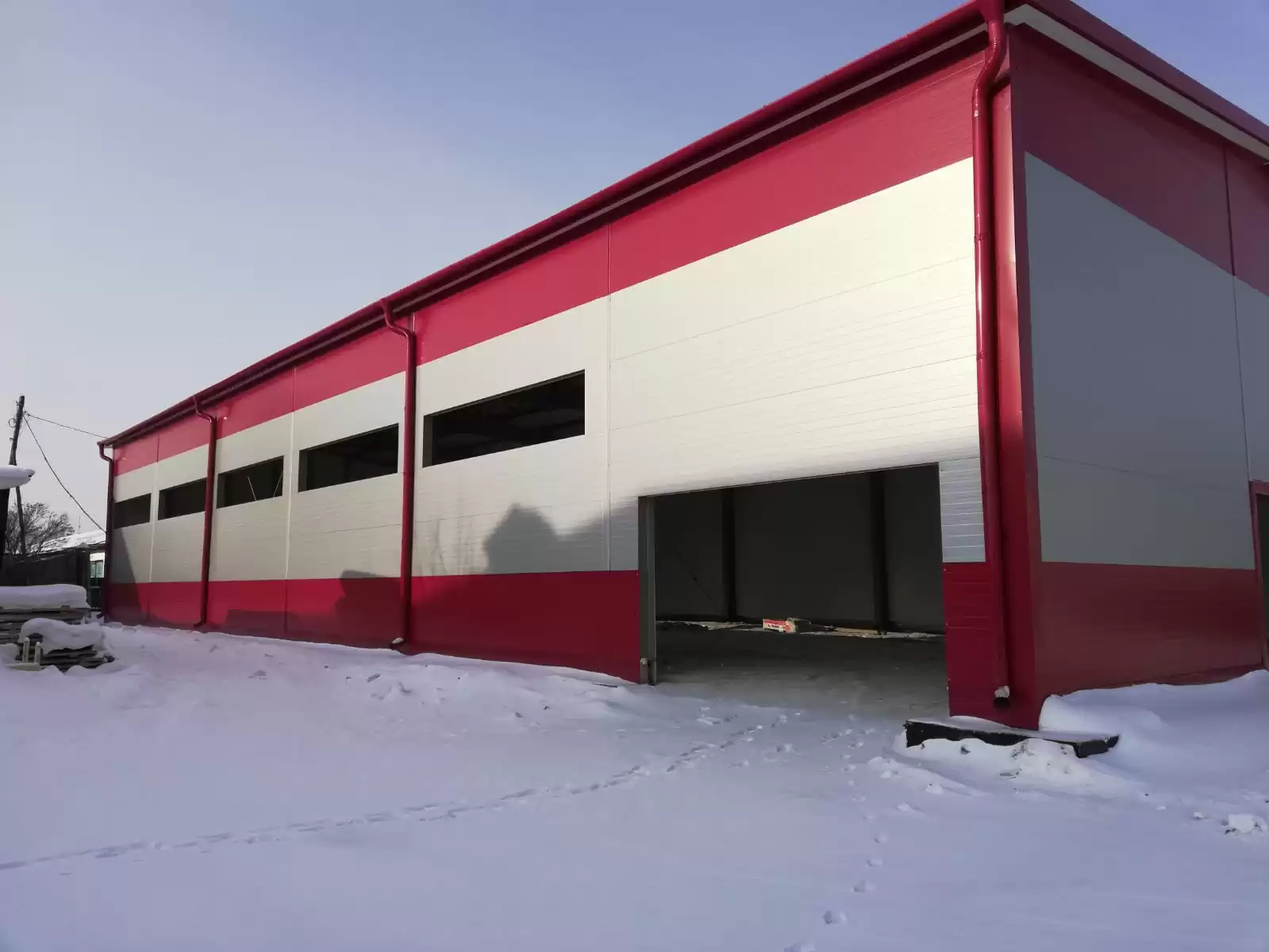

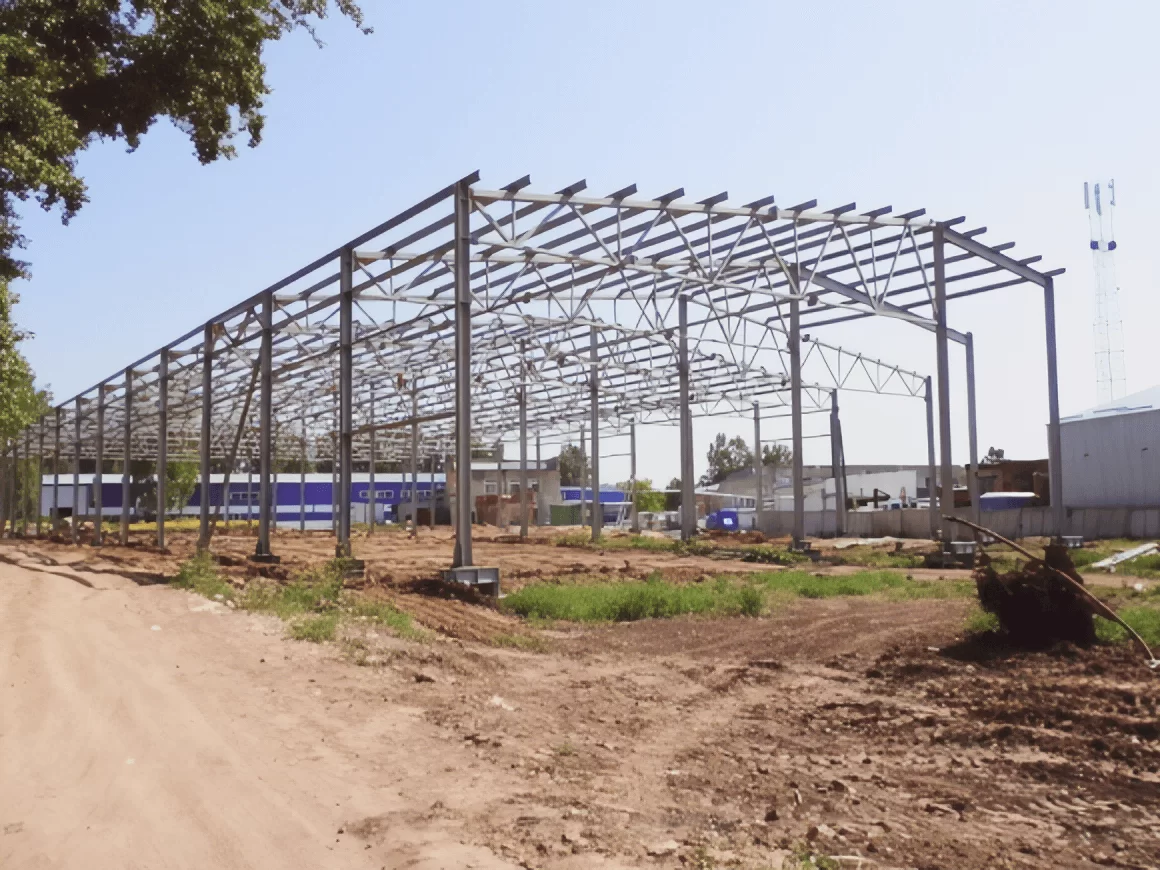

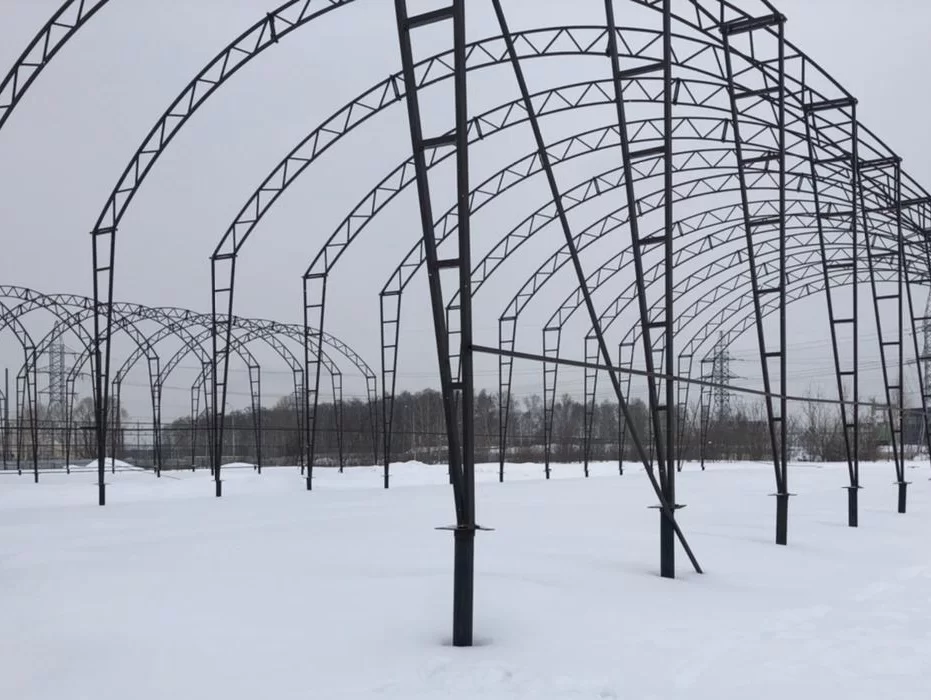

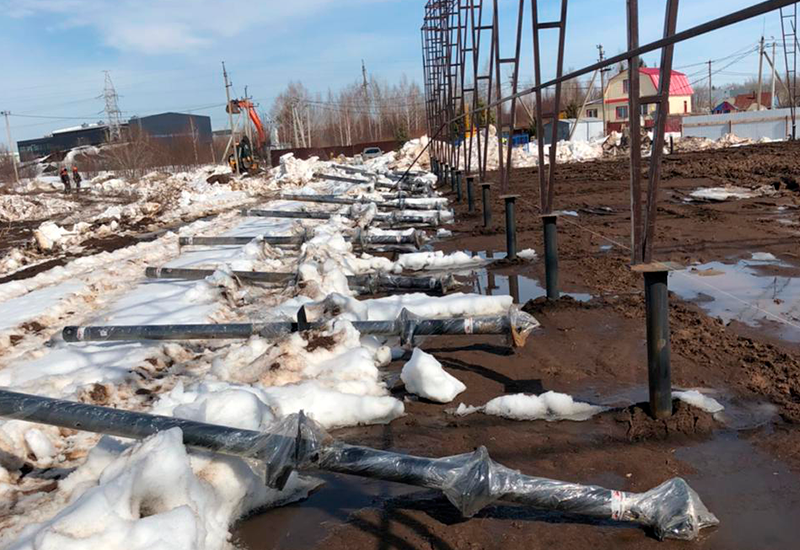

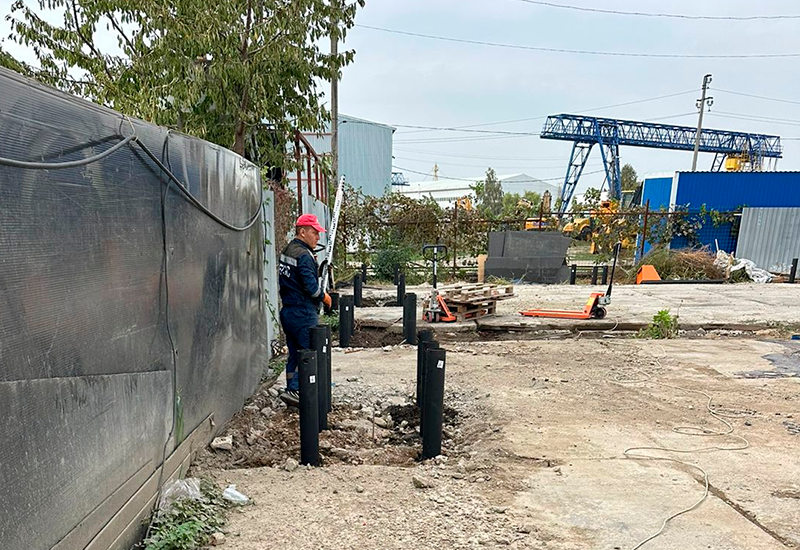

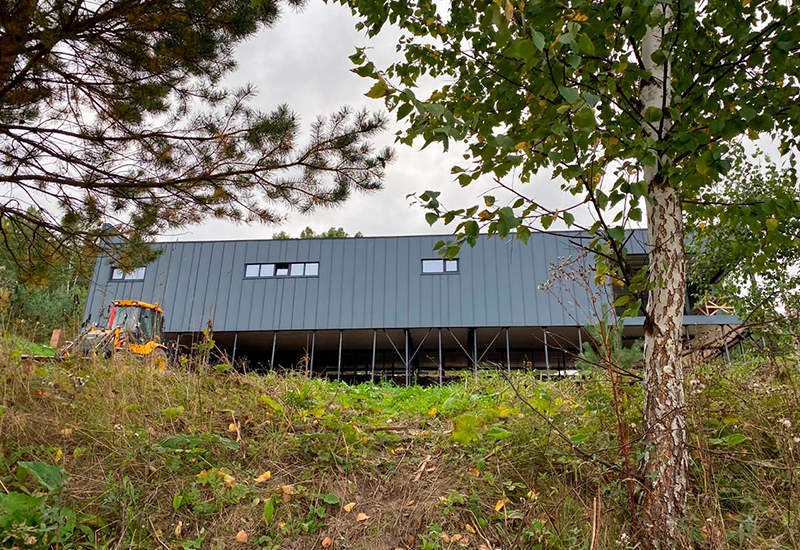

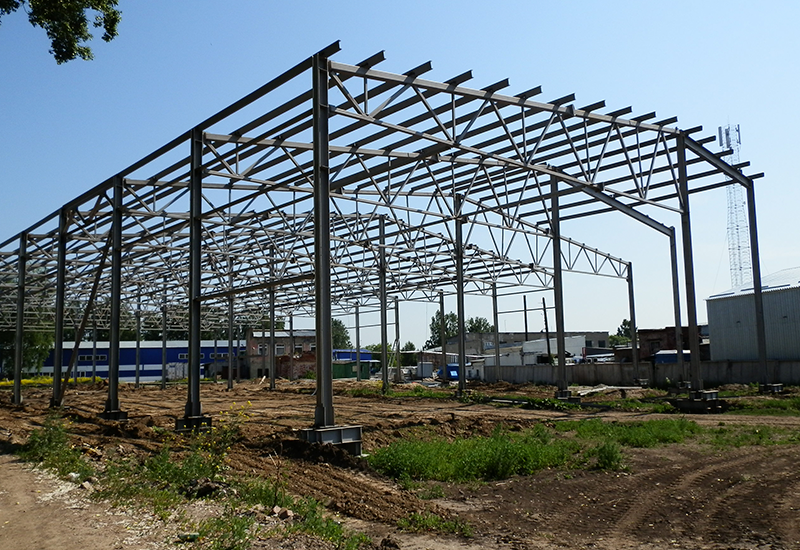

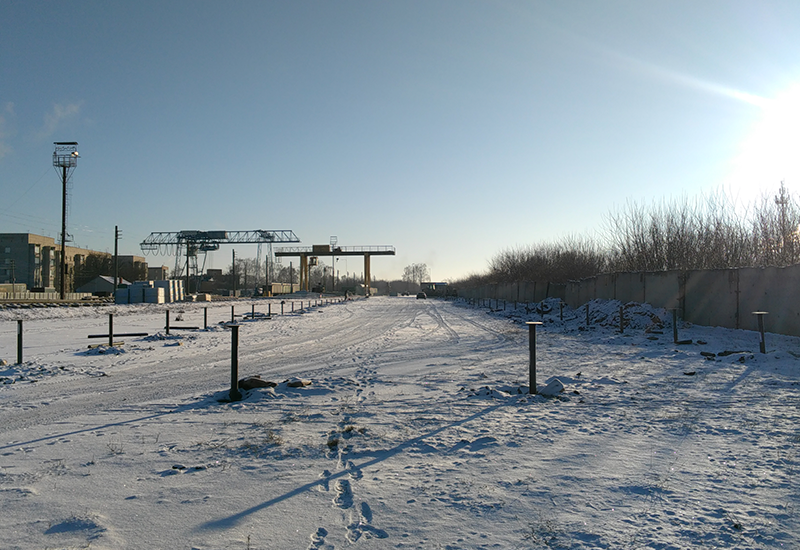

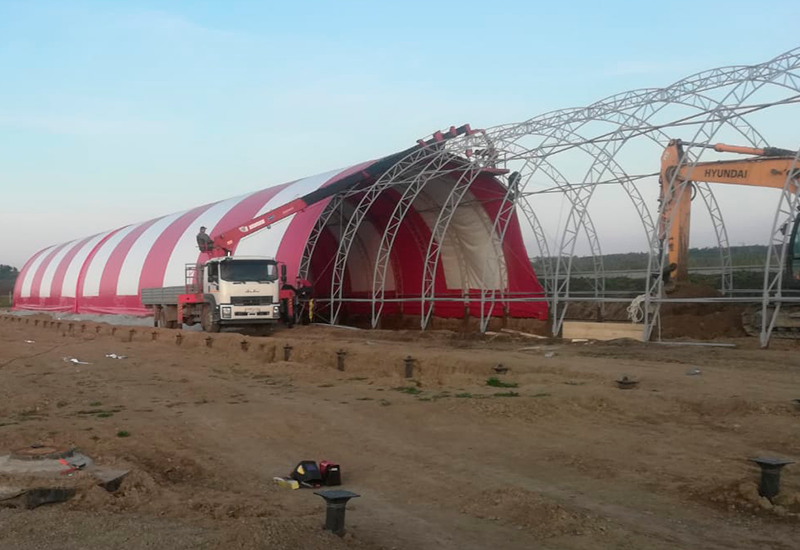

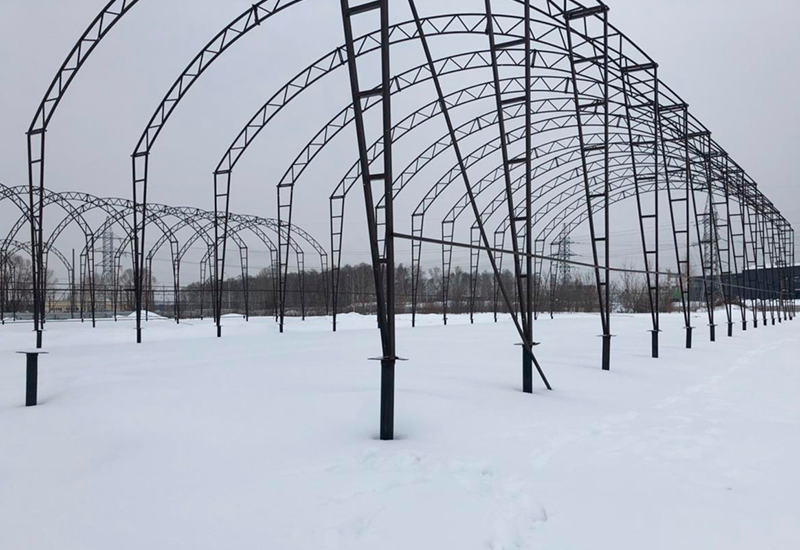

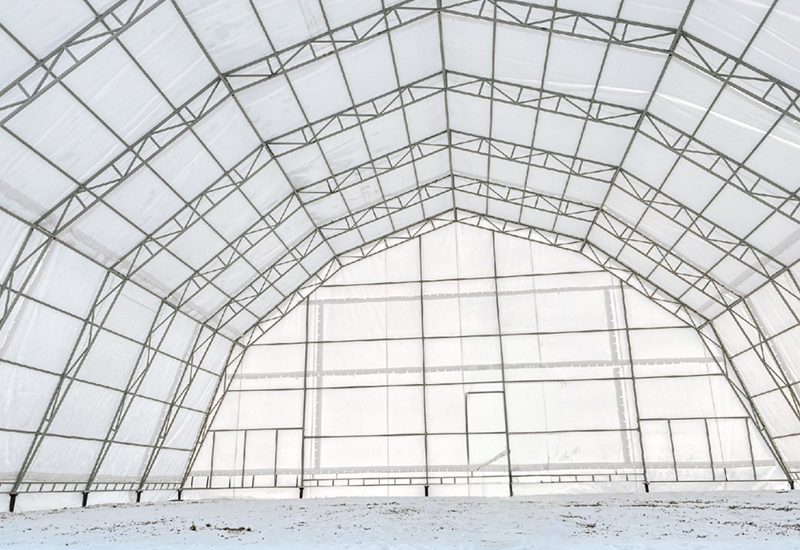

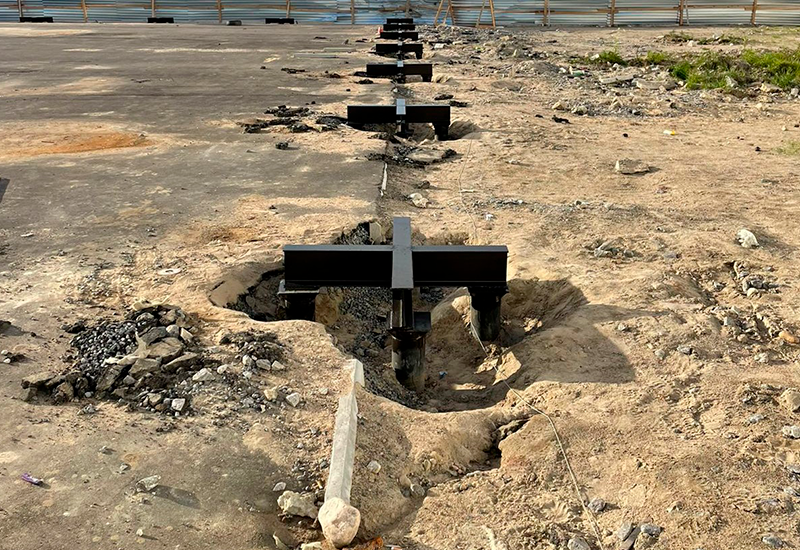

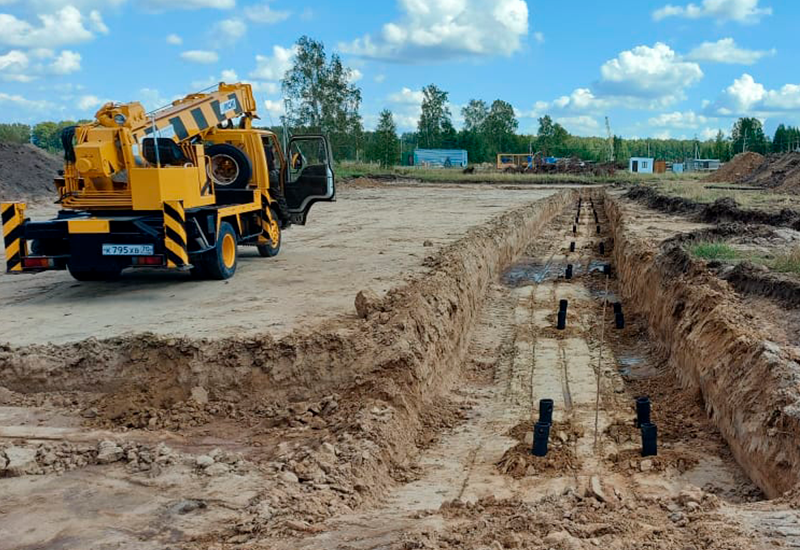

Ангар на винтовых сваях
Ангар на винтовых сваях 1
Ангар на винтовых сваях 2
Ангар на винтовых сваях 3
Ангар на винтовых сваях 4
Ангар на винтовых сваях 5
Ангар на винтовых сваях 6
Ангар на винтовых сваях 7
Ангар на винтовых сваях 8

Преимущества применения
винтовых свай под ангар

  • Не подвержен воздействию сил морозного пучения (в отличие от забивных свай).
  • Может использоваться на заболоченных участках, на территориях с высоким уровнем грунтовых вод без потерь в сроке службы.
  • Строится на 15-30 % быстрее бетонного фундамента.
  • Дешевле бетонного фундамента, выполненного в соответствии с требованиями СП 63.13330 (на 30 и более процентов).
  • Позволяет полностью отказаться от любых земляных работ, в том числе по выравниванию участков с перепадом высот.
  • Возможно погружение даже в условиях стесненной застройки или вблизи подземных коммуникаций (отсутствуют вибрации).
  • Не нуждается в отстаивании, наборе прочности.
  • Установка возможна в любое время года.
  • Можно использовать повторно (для временных сооружений).
  • Ремонтопригоден.
  • Можно установить без спецтехники (сваи малых диаметров).
  • Позволяет монтировать инженерные коммуникации в процессе строительства. Трубы проходят между сваями и не связаны с ростверком, поэтому не перемещаются вместе со зданием вниз (не возникают контруклоны, не нарушается герметичность стыков).
Конечно, у любой строительной технологии есть не только достоинства, но и недостатки. Тем не менее, если при проектировании и строительстве грамотно учесть ее сильные и слабые стороны, можно не только избежать проблем, но добиться максимальных показателей эффективности, увеличения срока службы и пр.
Проблема
Причина
Решение
Несоответствие срока службы конструкции требованиям ГОСТ 27751 «Надежность строительных конструкций и оснований».
Игнорирование степени коррозионной агрессивности грунтов (КАГ) площадки строительства.
Назначение марки стали, толщины стенки ствола и лопасти на основании данных о КАГ. Проведение мероприятий по снижению воздействия коррозии (водоотведение, использование цинковых анодов и т.д.).
«Уход в срыв» однолопастных дезаксиальных винтовых свай с диаметром ствола менее 159 мм при нормируемых осадках.
Игнорирование особенностей совместной работы свай и грунтов.
Учет результатов полевых испытаний грунтов при расчете несущей способности фундамента.
Необходимость бетонирования основания колонны / создания жесткого сопряжения для однолопастных свай с диаметром ствола менее 76 мм.
Отсутствие должного сопротивления горизонтальным нагрузкам вследствие недостаточности диаметра ствола.
Использование элемента сопротивления боковым нагрузкам (ЭСБН).
Нарушение структуры грунта при погружении винтовых свай и последующее снижение его несущей способности.
Учет в расчетах только диаметра лопасти и полное игнорирование ее конфигурации.
Назначение конфигурации лопасти исходя из грунтовых условии в пятне застройки для минимизации нарушений структуры грунта и обеспечения надлежащего восприятия проектных нагрузок.
Недостаточная несущая способность свай с двумя и более лопастями (даже относительно однолопастных дезаксиальных).
Неверное расположение второй и последующих лопастей на стволе.
Расчет расстояния между лопастями, их шага и угла наклона на основании данных о грунтовых условиях и о нагрузках от строения.
Неравномерное распределение запаса прочности, ведущее к снижению надежности и сокращению срока службы фундамента.
Игнорирование воздействия на фундамент разных величин нагрузок (под ответственными узлами, под несущими стенами, под ненесущими стенами, под лагами пола).
Использование разных типоразмеров свай для разных типов нагрузки.

Примеры использования винтовых свай под ангары

Разработка технического решения фундамента и испытания винтовых свай
для ангаров селекционно-семеноводческого центра

ГК «ГлавФундамент» приняла участие в строительстве тентовых ангаров для хранения зерна, расположенных на территории селекционно-семеноводческого центра.
Задачи
  • провести геологическое исследование грунтов площадки строительства;
  • разработать рабочую документацию (АС) для четырех крытых площадок временного хранения зерна;
  • провести натурные испытания грунтов винтовыми сваями при действии статической вдавливающей и горизонтальной нагрузки;
  • изготовить и установить винтовые сваи.
Особенности
  • по совокупности природных факторов инженерно-геологические условия участка работ характеризуются II (средней) категорией сложности (СП 11-105-97 ч. I приложение Б (обязательное);
  • просадочные грунты встречаются до глубины 2,0-8,2 м;
  • грунты площадки строительства характеризуются средней коррозионной агрессивностью по отношению к конструкциям из углеродистой и низколегированной стали.

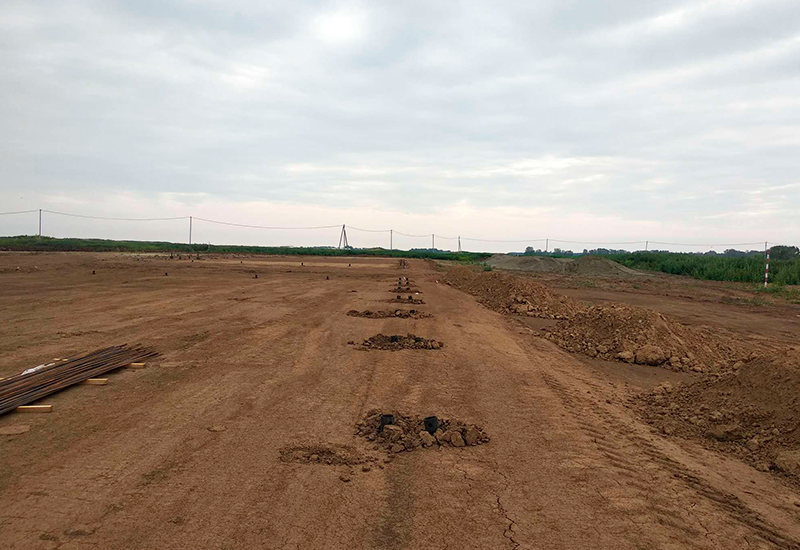

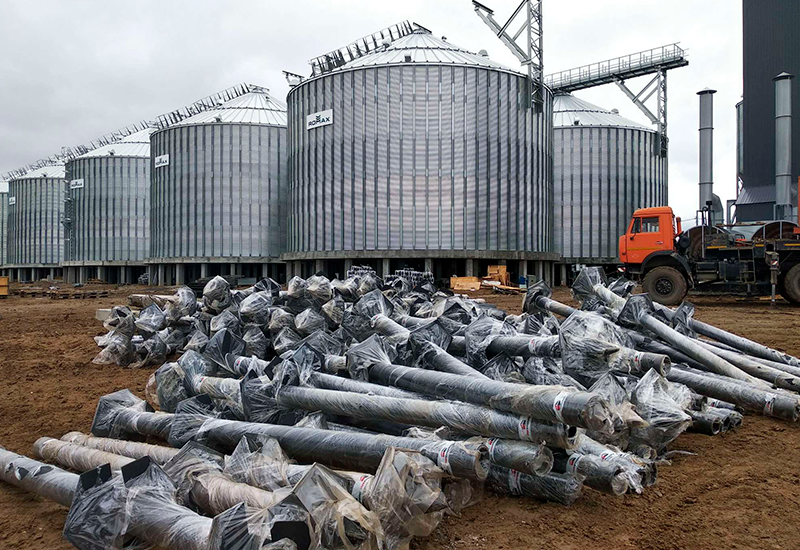

Винтовые сваи под ангар
Винтовые сваи под ангар 1
Винтовые сваи под ангар 2
Винтовые сваи под ангар 3
Винтовые сваи, рекомендованные под объект по результатам расчетов, выполненных с использованием геотехнических программных комплексов, реализующих метод конечных элементов (МКЭ)
224 сваи, с разным количеством и диаметром лопастей:
  • СВС 195(6)/6*-195(6)/6*-195(6)/6*(18n)-100/30К – 40 шт.
  • СВС 170(6)/6*-170(6)/6*(16n)-100/30К – 8 шт.
  • СВС 120(6)/6*-82/30К – 8 шт.
  • СВС 120(6)/6*-82/25К – 24 шт.
  • СВС 195(6)/6*-195(6)/6*(16n)-100/25К – 80 шт.
  • СВС 170(6)/6*-170(6)/6*(14n)-100/25К – 16 шт.
  • СВС 195(6)/6*-195(8)/6*(18n)-100/30К – 40 шт.
  • СВС 195(6)/6*-195(8)/6*(16n)-100/30К – 8 шт.
Чтобы оценить величину несущей способности одиночной сваи, а также зависимость перемещений свай от прилагаемых нагрузок, специалисты компании провели на объекте полевые испытания грунтов. Было установлено:
  • условие по несущей способности – соблюдается;
  • условие по выполнению деформативности – соблюдается.
В процессе монтажа часть винтовых свай погрузили под углом 15 градусов (согласно расчетам). Это позволило добиться правильного восприятия фундаментом горизонтальных нагрузок, а кроме того, обеспечило снижение его стоимости более чем на 30 %.

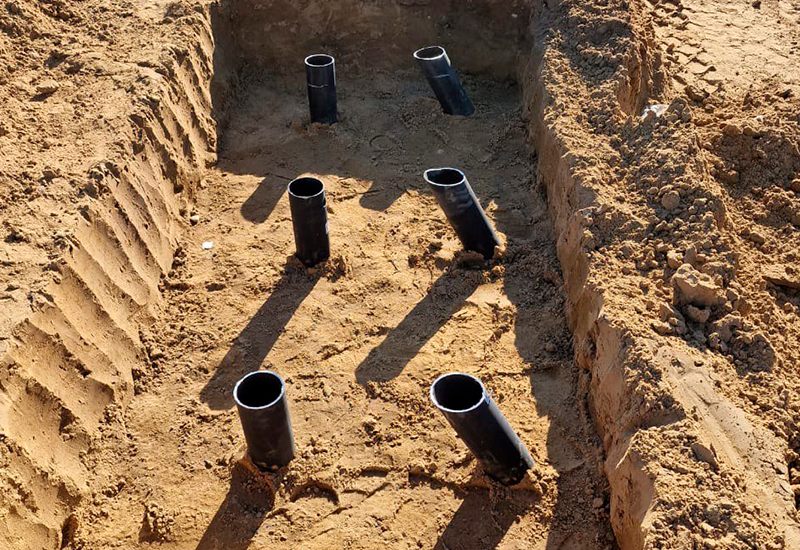

Применение кустов из двух, трех и шести винтовых свай
в фундаменте промышленного ангара

ГК «ГлавФундамент» приняла участие в строительстве промышленного ангара с размерами в плане 18 на 24 метра.
Задачи
  • разработать техническое решения фундамента промышленного ангара;
  • изготовить и установить в проектное положение винтовые сваи.
Особенности
  • участок строительства расположен в пределах зон, характеризующихся сейсмической интенсивностью от 7 до 8 баллов;
  • участок сложен суглинками с прослойками водонасыщенного песка, который подстилается также водонасыщенным песком.

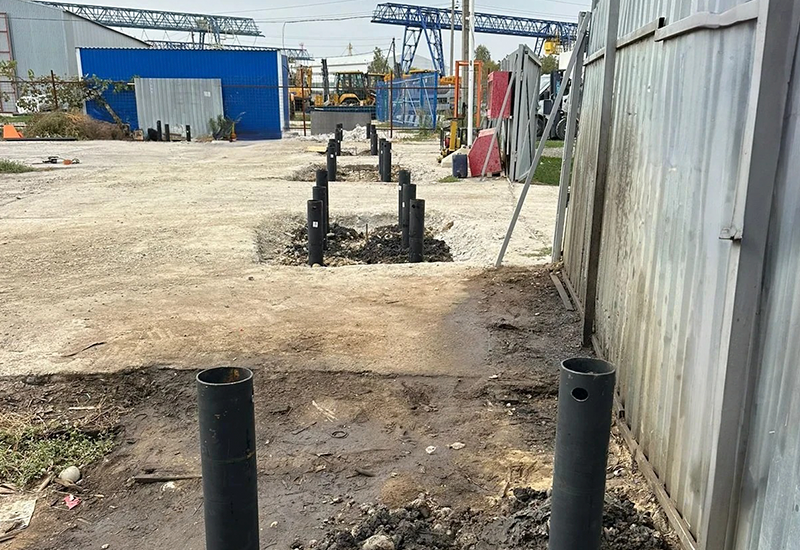

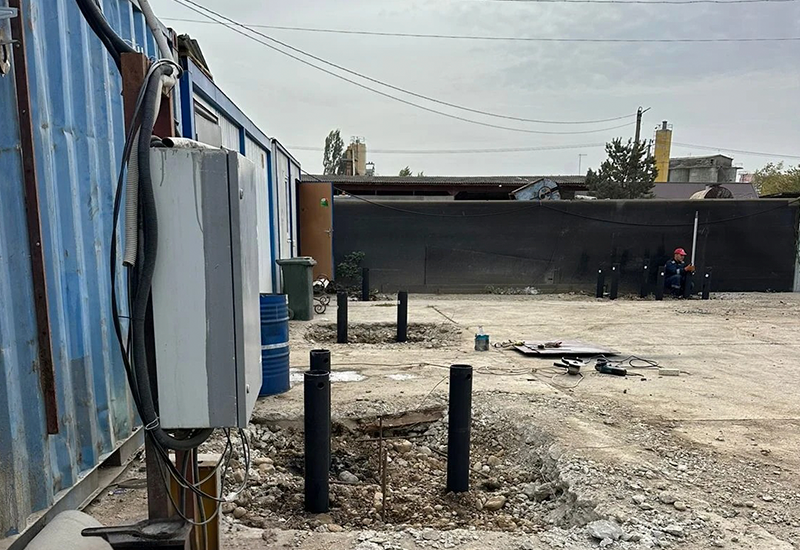

Применение кустов из двух, трех и шести винтовых свай в фундаменте промышленного ангара
Применение кустов из двух, трех и шести винтовых свай в фундаменте промышленного ангара 1
Применение кустов из двух, трех и шести винтовых свай в фундаменте промышленного ангара 2
Применение кустов из двух, трех и шести винтовых свай в фундаменте промышленного ангара 3
В соответствии с данными инженерно-геологических изысканий, а также данными о нагрузках от сооружения под ангар было рекомендовано использовать кусты из двух, трех и шести винтовых свай СВС 450(8)/6-450(8)/6-18n-133(4,5)/4500К с железобетонным ростверком по сваям.

Оптимизация проектного решения для каркасного ангара

ГК «ГлавФундамент» приняла участие в строительстве складского выставочного комплекса садового центра.
Задачи
  • выполнить проверку имеющегося проектного решения;
  • изготовить винтовые сваи и завершить строительно-монтажные работы на объекте.
Особенности
  • участок сложен глинами и суглинками с прослоями мелкого, в том числе водонасыщенного, песка, водонасыщенными песками, а также гравийным грунтом, который распространен повсеместно, а на отдельных участках залегает в виде линз в толще песка;
  • вблизи объекта расположены карстовые воронки и озера эрозионно-карстового происхождения.

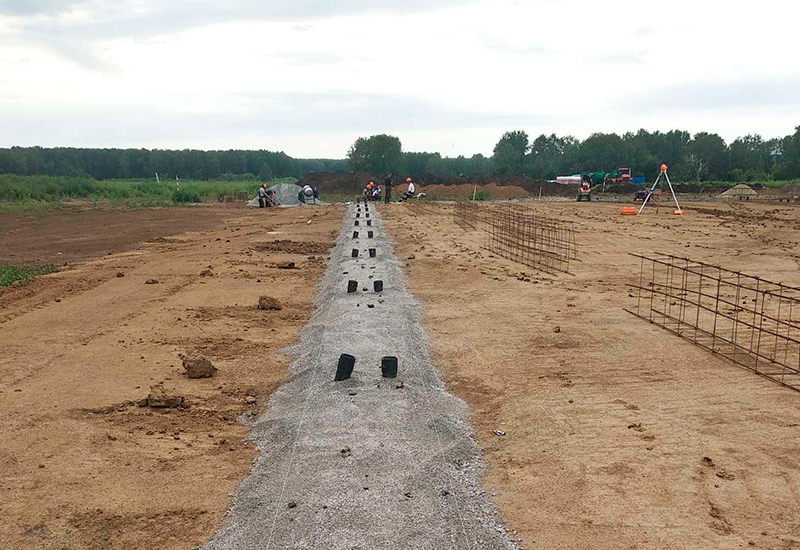

Оптимизация проектного решения для каркасного ангара
Оптимизация проектного решения для каркасного ангара 1
Оптимизация проектного решения для каркасного ангара 2
Оптимизация проектного решения для каркасного ангара 3

В соответствии с первоначальным проектным решением предполагаемая глубина погружения составляла 12,0 метров. Часть свай была установлена в проектное положение.

После проведения дополнительных геологических исследований в пятне застройки были выполнены расчеты, которые показали, что при назначении свай не были учтены значительные горизонтальные и выдергивающие нагрузки на фундамент.

Специалисты компании рекомендовали дополнительно установить на объекте 128 трехлопастных винтовых свай с элементом сопротивления боковым нагрузкам (ЭСБН). Благодаря увеличению количества лопастей удалось уменьшить длину конструкций до 3,5 м. Применение ЭСБН также позволило уменьшить диаметр ствола свай без ущерба для надежности фундамента.

Установка винтовых свай под углом
в рамках строительства производственно-складского корпуса

ГК «ГлавФундамент» приняла участие в строительстве ангара, который в дальнейшем будут использовать в качестве производственно-складского корпуса.
Задачи
  • разработать проектную документацию (раздел «КЖ»);
  • провести испытания грунтов сваями при действии статической вдавливающей и горизонтальной нагрузки;
  • изготовить и установить в проектное положение винтовые сваи.
Особенности
  • участок сложен глиной и суглинком с прослоями мелкого песка и включениями дресвы, а также песком малой степени водонасыщения и водонасыщенным;
  • по степени морозного пучения грунты в зоне сезонного промерзания характеризуются как среднепучинистые;
  • условия исследуемого участка относятся ко II (средней) категории сложности.

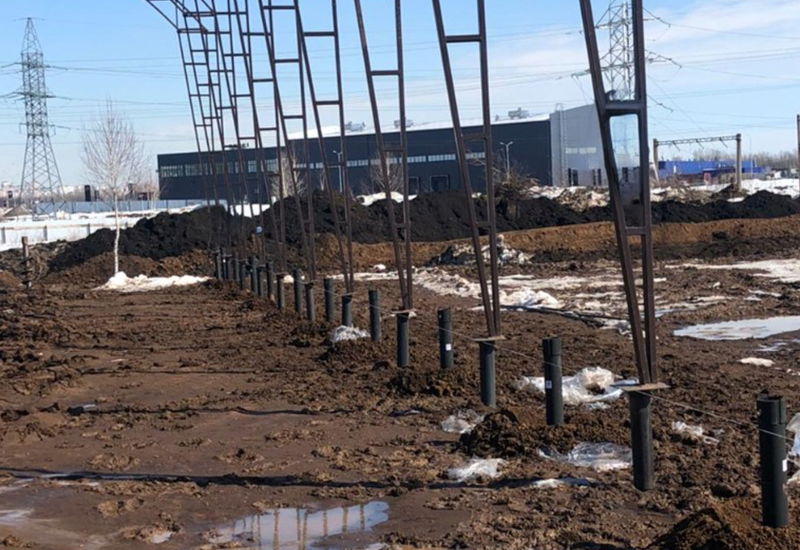

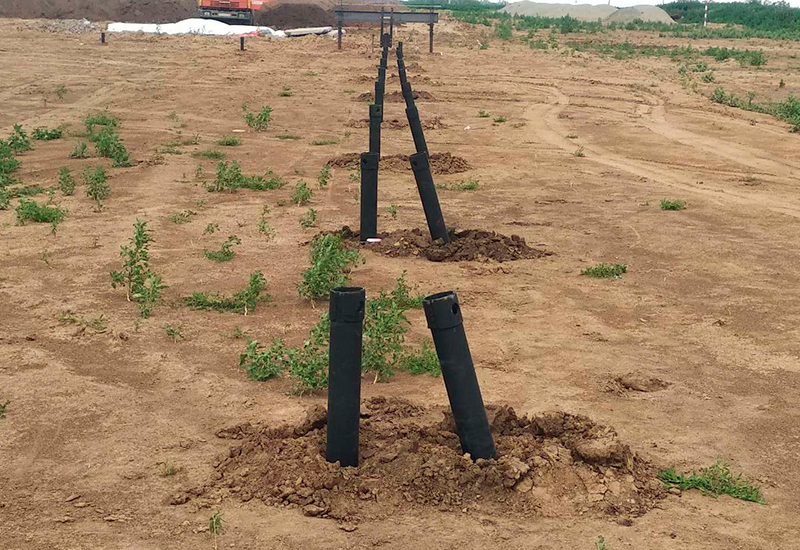

Установка винтовых свай под углом в рамках строительства производственно-складского корпуса
Установка винтовых свай под углом в рамках строительства производственно-складского корпуса 1
Установка винтовых свай под углом в рамках строительства производственно-складского корпуса 2

Для подтверждения способности винтовых свай (с диаметром ствола 133 мм и длиной ствола 2 600 мм) к восприятию расчетных проектных нагрузок специалисты компании провели полевые испытания грунтов при действии статических нагрузок вдавливающих и горизонтальных нагрузок.

В ходе испытаний максимальное значение вдавливающей нагрузки было доведено до 18 тс, максимальное значение горизонтальной нагрузки – до 1,6 тс. Полученные результаты свидетельствуют, что максимальная нагрузка на сваи, а также их общая осадка и перемещение не превышают допустимых значений.

В результате под ангар было рекомендовано использовать кусты из четырех и шести винтовых свай с железобетонным ростверком. В кустах из шести свай часть свай должна быть установлена под углом (расчетное значение).

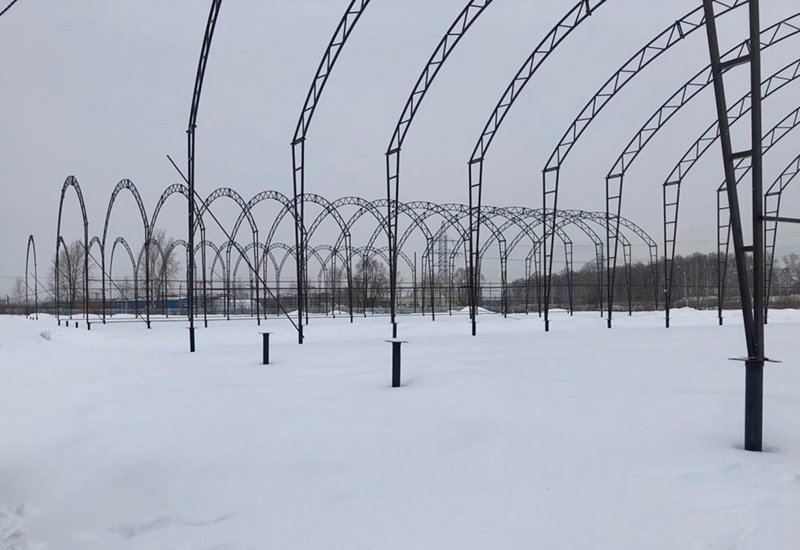

Строительство каркасно-тентового ангара на фундаменте из винтовых свай

ГК «ГлавФундамент» приняла участие в строительстве ангара шириной 42 м и длиной 58 м для клуба активного отдыха.
Задачи
  • провести геологическое исследование грунтов площадки строительства;
  • разработать техническое решения фундамента каркасно-тентового ангара;
  • изготовить и установить в проектное положение винтовые сваи.
Особенности
  • наличие на участке техногенных отложений (насыпных грунтов) – песков средней крупности с включениями строительного мусора (до 5 %) и гравия (до 10 %), характеризующихся неоднородным составом и сложением, а таже неравномерной плотностью и сжимаемостью;
  • высокая коррозионная агрессивность грунтов по отношению к углеродистой и низколегированной стали.
Строительство каркасно-тентового ангара на фундаменте из винтовых свай

Для подтверждения способности винтовых свай (с диаметром ствола 133 мм и длиной ствола 2 600 мм) к восприятию расчетных проектных нагрузок специалисты компании провели полевые испытания грунтов при действии статических нагрузок вдавливающих и горизонтальных нагрузок.

Специалисты компании рекомендовали под объект 120 винтовых свай СВС 150(10)/к-150(6)/к(15n)-102(6)/30К с элементом сопротивления боковым нагрузкам (ЭСБН), а также разработали проект ж/б ростверка.

Использование ЭСБН, а также кустовое расположение винтовых свай в фундаменте позволяло решить проблему значительных горизонтальных нагрузок, характерных для сооружений такого типы, обеспечивало экономию порядка 25 % относительно первоначального проектного решения без потери надежности.

Выбор толщины металлопроката был обусловлен высокой коррозионной агрессивностью грунтов площадки строительства.

Разработка технического решения фундамента и
контрольные испытания винтовых свай в рамках строительства ангара

ГК «ГлавФундамент» приняла участие в строительстве цеха металлоизделий.
Задачи
  • провести геологическое исследование грунтов площадки строительства;
  • разработать техническое решения фундамента ангара;
  • изготовить и установить в проектное положение винтовые сваи;
  • провести контрольные полевые испытания грунтов сваями при действии статической вдавливающей нагрузки.
Особенности
  • сезонное морозное пучение грунтов площадки строительства;
  • широкое распространение просадочных лессовых пород, которые залегают повсеместно с поверхности до глубины 4,5-4,6 м. Мощность просадочной толщи составляет 4,1-4,2 м.

На основании полученных в ходе геологических исследований данных о физико-механических и коррозионных свойствах грунтов для объекта была разработана уникальная конструкция винтовых свай — СВC 40(12)/6-40(12)/6-(10p)-79/4C-124/2 rmh (72 шт.).

Контрольные полевые испытания грунтов показали, что перемещения свай не превышает предельно допустимых деформаций.

Разработка проекта ангара для увеличения производственных площадей

ГК «ГлавФундамент» приняла участие в возведении пристроя к существующему зданию для увеличения производства гибких упаковочных материалов.
Задачи
  • разработать проект ангара.
Особенности
  • ангар – прямоугольное здание из сэндвич панелей площадью 1 794 м2 и высотой 11,4 м;
  • в пристрое планируется разместить не только складские и производственные помещения, но и офисы.

Простая форма объема обусловлена назначением постройки, а также необходимостью быстрого возведения и ввода в эксплуатацию.

Несущий металлический каркас ангара состоит из стальных одно- или несколько пролетных рам, жестко закрепленных на фундаменте при помощи анкерных болтов, и связанных между собой продольными и крестовыми связями. Он обеспечивает устойчивость сооружения и восприятие нагрузок при эксплуатации.

Прогонная система служит для крепления к несущему металлокаркасу ограждающих конструкций, а также для восприятия ветровых и снеговых нагрузок, передающихся от них.

Проект фундамента пристроя к цеху фанерно-мебельных заготовок

ГК «ГлавФундамент» приняла участие в возведении пристроя к цеху фанерно-мебельных заготовок «Можгинского деревообрабатывающего народного предприятия «Красная звезда».
Задачи
  • разработать техническое решение фундамента для объекта, которое бы учитывало различные условия воздействия нагрузок, а также сложные грунтовые условия.
Особенности
  • ангар конструктивно имеет двухшарнирную арочную конструкцию, которая предполагает воздействие на фундамент вдавливающих, а также значительных горизонтальных нагрузок;
  • наличие на участке техногенных грунтов мощностью слоя до полутора метров;
  • высокая коррозионная агрессивность грунтов по отношению к углеродистой и низколегированной стали.
По результатам математического моделирования взаимодействия винтовой сваи с грунтом основания под объект был рекомендован куст из двух объединенных металлическим ростверком трехлопастных винтовых свай.
  • диаметр лопастей – 400 мм;
  • толщина лопастей – 8 мм;
  • конфигурация лопастей – для грунтов тугопластичной консистенции;
  • диаметр ствола – 108 мм;
  • толщина стенки ствола –6 мм;
  • длина – 4 000 мм.
Увеличение количества лопастей до трех позволило снизить удельную материалоемкость сваи.

ГК «ГлавФундамент» также участвовала в проектировании и строительстве фундаментов ангаров по заказу таких компаний, как ПАО «Газпром», ООО «КЕРАМА МАРАЦЦИ», ГК «Горкунов» и некоторых других.

Использование методик расчетов собственной разработки, позволяет в рамках реализации каждого из проектов предлагать технологические и конструктивные решения, сокращающие сроки строительства, снижающие себестоимость и гарантирующие высокое качество работ.

Какие винтовые сваи используют для строительства ангаров?

Диаметр ствола 159 мм
  Вес, кг
  Широколопастная двухлопастная Широколопастная трехлопастная
Длина, мм Толщина стенки, мм
  4,0 5,0 6,0 4,0 5,0 6,0
3 000 69,8 81,0 91,9 81,8 93,0 103,9
3 500 77,4 90,5 103,2 89,4 102,5 115,2
4 000 85,0 100,0 114,5 97,0 112,0 126,5
4 500 92,6 109,5 125,8 104,6 121,5 137,8
5 000 100,3 119,0 137,2 112,3 131,0 149,2
5 500 107,9 128,4 148,5 119,9 140,4 160,5
6 000 115,5 137,9 159,8 127,5 149,9 171,8
6 500 123,1 147,4 171,1 135,1 159,4 183,1
7 000 130,8 156,9 182,4 142,8 168,9 194,4
Диаметр ствола 219 мм
  Вес, кг
  Широколопастная двухлопастная Широколопастная трехлопастная
Длина, мм Толщина стенки, мм
  6,0 8,0 10,0 6,0 8,0 10,0
3 000 105,1 120,5 150,8 118,1 133,5 163,8
3 500 118,3 136,3 171,6 131,3 149,3 184,6
4 000 131,5 152,0 192,4 144,5 165,0 205,4
4 500 144,7 167,8 213,2 157,7 180,8 226,2
5 000 157,9 183,5 234,1 170,9 196,5 247,1
5 500 171,1 199,3 254,9 184,1 212,3 267,9
6 000 184,3 215,0 275,7 197,3 228,0 288,7
6 500 197,5 230,8 296,5 210,5 243,8 309,5
7 000 210,7 246,5 317,3 223,7 259,5 330,3
Диаметр ствола 325 мм
  Вес, кг
  Широколопастная двухлопастная Широколопастная трехлопастная
Длина, мм Толщина стенки, мм
  6,0 8,0 10,0 6,0 8,0 10,0
3 000 174,6 221,5 267,0 191,6 238,5 284,0
3 500 198,1 252,8 305,8 215,1 269,8 322,8
4 000 221,5 284,0 344,6 238,5 301,0 361,6
4 500 245,0 315,3 383,4 262,0 332,3 400,4
5 000 268,4 346,6 422,3 285,4 363,6 439,3
5 500 291,9 377,8 461,1 308,9 394,8 478,1
6 000 315,3 409,1 499,9 332,3 426,1 516,9
6 500 338,7 440,3 538,7 355,7 457,3 555,7
7 000 362,2 471,6 577,6 379,2 488,6 594,6

Купить винтовые сваи для ангара: цены

Товар в наличии
Винтовая свая для ангара 159 мм
От 8 635 ₽
Товар в наличии
Винтовая свая для ангара 219 мм
От 11 135 ₽
Товар в наличии
Винтовая свая для ангара 325 мм
От 15 985 ₽
*Все цены на винтовые сваи указаны без учета стоимости доставки, а также работ по установке.
Доставка
Да
Самовывоз
Со складов в регионах присутствия
Способы оплаты
Наличный и безналичный расчет
Товар в наличии
Оголовок
От 430 ₽
Товар в наличии
Удлинитель
От 1 490 ₽
Товар в наличии
ЭСБН
От 540 ₽
Полезна ли Вам информация на данной странице?
Узнайте стоимость будущего фундамента
Комментарии
Читайте также
