Установка для завинчивания (закручивания) винтовых свай


В статье рассматриваются два типа установок для завинчивания (закручивания) винтовых свай – механические и редукторные.

Содержание статьи:

1. Редукторные установки

2. Механические установки

3. Ручной монтаж винтовых свай


Существуют два типа установок для завинчивания (закручивания) винтовых свай:

  • редукторные (электрические редукторы, гидрокабестаны);
  • механические (УБМ-85 и т.п.).

1. Редукторные установки

К плюсам этого типа оборудования можно отнести:

  • автоматизацию процесса, позволяющую сократить трудовые затраты и время на выполнение работ;
  • возможность погружения свай с большим диаметром ствола, чем при ручном завинчивании;
  • непрерывный крутящий момент, который минимизирует нарушения структуры грунта при погружении;
  • возможность погружения даже в максимально стесненных условиях;
  • компактность самого оборудования (можно перевозить даже в легковом автомобиле) и простоту в обращении (вращатель просто устанавливается на сваю и фиксируется).;
  • не нужны подъездные пути.

Редукторный монтаж состоит из нескольких этапов:

  1. На сваю устанавливается вращатель, который затем фиксируется «пальцем».
  2. Свая с редуктором выставляется в вертикальное положение.
  3. Установка запускается.
  4. Далее рабочая жидкость или электромотор заставляют его вращаться.
  5. После того как вращатель через переходник передает на крутящий момент, происходит ввинчивание.
  6. В процессе вращения происходит удерживание сваи в вертикальном направлении и фиксация мотора при помощи рычага.
  7. После погружения на необходимую глубину оператор прерывает подачу жидкости/электроэнергии и редуктор прекращает вращение.
  8. Редуктор снимается, и всю установку перемещают к следующей точке завинчивания.

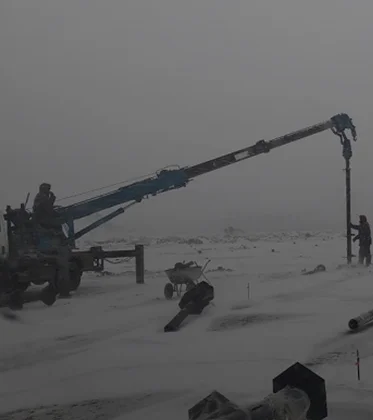

2. Механические установки

У этого оборудования есть один недостаток – оно требует организации подъезда к участку, что не всегда возможно в условиях существующей застройки.

В то же время привлечение спецтехники позволяет:

  • закручивать сваи больших длин и диаметров;
  • осуществлять погружение в любые грунты, кроме скальных;
  • монтировать в водоемы с берега (вылет стрелы до 12 метров) и т.д.

Выполнить механический монтаж могут 2-3 человека.

Компания «ГлавФундамент» предоставляет в аренду универсальную бурильную машину как разово, так и на длительный срок (подробнее в разделе «Заказать аренду УБМ-85»).

3. Ручной монтаж винтовых свай

Погружение свай также может быть выполнено вручную. Если Вы хотите обратиться в специализированную организацию, ознакомьтесь со статьей «Как отличить качественный монтаж от некачественного»). Если планируете выполнить монтаж своими силами, рекомендуем ознакомиться с видеоинструкцией, размещенной в разделе «Установка».
