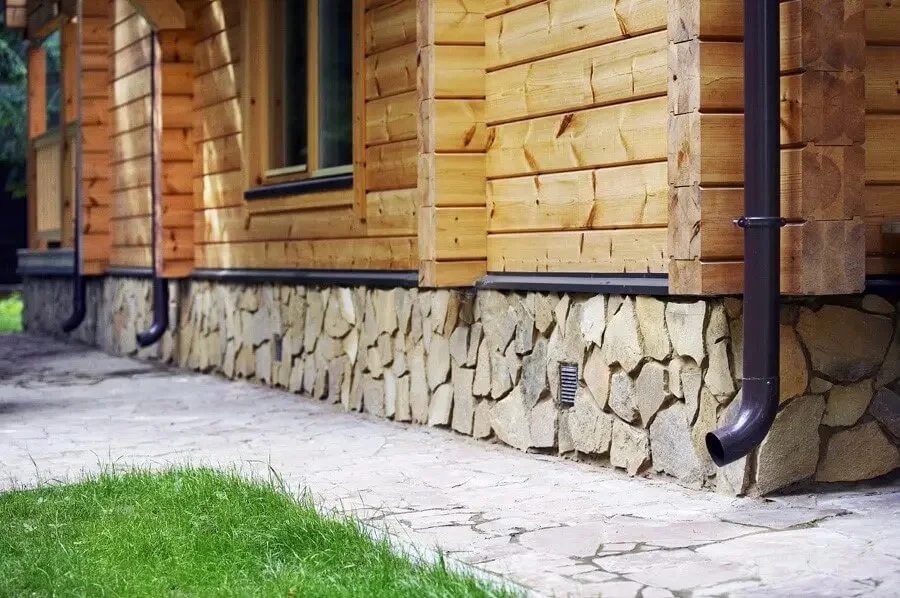

Цоколь и облицовка фундамента дома на винтовых сваях

В статье рассматриваются основные моменты устройства цоколя и облицовки фундамента дома на винтовых сваях. Больше информации об этапах строительства фундамента из винтовых свай в разделе «Стадии строительства».

Содержание

Цоколь свайно-винтового и бетонного фундамента
Утепление фундамента
Облицовка фундамента из винтовых свай
- Фасадный кирпич
- Декоративные панели
Чем закрыть винтовые сваи, примеры, видео

Цоколь свайно-винтового

и бетонного фундамента

Отделку цоколя рассматривают в качестве обязательного условия устройства фундамента из винтовых свай, но совершенно пренебрегают этим этапом, в случае если конструкция выполнена из бетона. Заказчикам кажется, что сплошная бетонная лента сама по себе станет

надежной защитой подпольного пространства (а также пола и коммуникаций) не только от ветра, но и от холода. Такое мнение ошибочно.

Чтобы фундаментная конструкция годами служила без потери эксплуатационных свойств, необходимо в любом случае оградить ее от внешнего негативного воздействия.

Подробнее

Кроме того, бетон обладает высокой теплопроводностью, а значит, может защитить от ветра, но не от холода. Следовательно, устройство бетонного фундамента вовсе не решает проблему утепления пола и коммуникаций, а лишь позволяет защитить подпольное пространство от ветра. Аналогичного результата в случае с винтовыми сваями можно добиться, просто зашив цоколь сайдингом или профнастилом.

Говоря о бетоне, нужно учесть и то, что он требует грамотного устройства вентиляции, без которой на поверхности фундамента постоянно будет образовываться конденсат, а земля под зданием долго не будет просыхать. В результате деревянные элементы строения начнут гнить, а сам бетон (если не выполнена должным образом его гидроизоляция) неизбежно начнет разрушаться.

Для свайно-винтового основания организовать вентиляцию гораздо проще. А цоколь защитит сваи от воды, свободный доступ которой может привести к развитию коррозии.

Цоколь и облицовка фундамента дома на винтовых сваях

Утепление фундамента

Разграничивают вертикальное и горизонтальное утепление плитными и рулонными теплоизоляционными материалами.

Вертикальная теплоизоляция – это утепление внешней поверхности фундамента с последующей декоративной отделкой. Реализуется на любом этапе строительства.

Горизонтальная теплоизоляция обязательна при строительстве на пучинистых грунтах (это особенно важно, если Вы строите бетонный фундамент, прежде всего на забивных ж/б сваях), а в остальных случаях

рассматривается как дополнительное мероприятие. Это связано с тем, что при утеплении грунта по периметру здания уменьшается глубина промерзания вдоль стен, а граница промерзания располагается в слое непучинистого грунта – песчаной, гравийной подушке или грунте обратной засыпки.

Теплоизоляционный материал должен укладываться с заданным уклоном отмостки. Ширина теплоизоляции по периметру должна быть не менее 1 200 мм. Толщина горизонтальной теплоизоляции должна быть не менее толщины вертикальной теплоизоляции фундамента.

Облицовка фундамента

из винтовых свай

Для облицовки фундамента дома на винтовых сваях используют:

фасадный кирпич;
декоративные панели с утеплителем и т.д.

Фасадный кирпич

Низкий ростверк. По бетонной ленте под готовой отмосткой укладывается кирпичная кладка из фагота или лицевого кирпича в один камень. Зазор между кладкой и фундаментной частью, заполняется сыпучими теплоизоляционными материалами. Чтобы обеспечить устойчивость кладки цоколя, в фундаментной части стены устраиваются горизонтальные связи из металлических стержней, которые вбиваются в шахматном порядке, а затем закладываются в швы между блоками облицовки. Когда кладка завершена, швы расшиваются.

Высокий ростверк. В этом случае при облицовке фундамента сваи обвязываются металлическим уголком, по которому и выполняется кирпичная кладка. Чтобы обеспечить устойчивость кладки, устанавливают закладные детали. Когда кладка завершена, швы расшиваются.

Однако использование декоративных панелей с утеплителем для высокого ростверка более целесообразно.

Декоративные панели

При выборе декоративных панелей важен не только их внешний вид, но и толщина утеплителя, так как он может отличаться для разных климатических условий и технических требований к постройке.

Высокий ростверк. По периметру фундамента (с внешней стороны) привариваются направляющие из профтрубы 20х40 мм, на которых затем крепежами фиксируются готовые панели.

Низкий ростверк. Все этапы аналогичны, кроме того, что направляющие не навариваются, а крепятся на закладные детали.

Чем закрыть винтовые сваи,

примеры, видео

Конструкция утепления и отделки цоколя не ограничивается перечисленными вариантами. Все материалы могут заменяться на аналогичные. Главное – знать свойства материалов, грамотно их подбирать и не нарушать технологию строительных работ. Финишная отделка также может иметь совершенно любой вид и ограничивается лишь разнообразием отделочных материалов на рынке.

Чтобы вам было проще разобраться, мы подготовили пример. Рекомендуем ознакомиться с видео, в котором рассказывается чем закрыть винтовые сваи:

Также вы можете найти информацию об облицовке цоколя и его утеплении – в Альбоме технических решений.

Автор статьи: Акимов Павел Владимирович, Савенков Дмитрий Викторович
