Редуктор для завинчивания (закручивания) винтовых свай


Технические характеристики и цена редукторов для завинчивания (закручивания) винтовых свай.

Содержание статьи:

1. Ручная установка

2. Механическая установка

3. Редукторная установка

    3.1.  Электрические редукторы для закручивания (завинчивания) винтовых свай

    3.2. Гидрокабестаны для установки свай


В зависимости от типоразмера винтовых свай и условий площадки строительства они погружаются одним из способов:

  • ручным;
  • механическим;
  • редукторным.

1. Ручная установка

При ручной установке все работы выполняет бригада из четырех-пяти человек.

Достоинства этого способа:

  • высокая точность, даже в отсутствие опыта;
  • не нужны подъездные пути;
  • можно выполнить погружение самому.

Основные этапы ручного монтажа свайно-винтового фундамента отражены в разделе «Установка».

2. Механическая установка

При механической установке строительной технике необходим подъезд к участку.

Выполнить механический монтаж могут два-три человека. Более того, спецтехника позволяет закручивать конструкции большей длины и большего диаметра, в том числе в водоемы с берега.

Компания «ГлавФундамент» предоставляет в аренду универсальную бурильную машину (подробнее в разделе «Заказать аренду УБМ-85»).

3. Редукторная установка

Редукторная установка – нечто среднее между ручным и механическим монтажом. С одной стороны, она позволяет автоматизировать процесс, а, следовательно, ускорить его, позволяет погружать сваи с большим диаметром ствола. С другой – не требует использования тяжелой техники, а значит, не возникнет сложностей с подъездными путями. Кроме того, именно редукторная установка позволяет выполнить монтаж даже в максимально стесненных условиях.

Преимущества:

  • Компактность. Установка занимает сравнительно небольшое место в загрузочном пространстве автомобиля, что важно при транспортировке ее на место строительства.
  • Простота в обращении. Не нужны специальные знания, все что требуется – установить вращатель на сваю и надежно зафиксировать его.
  • Снижение трудовых затрат и времени на монтаж. Не нужно прикладывать значительные усилия, не приходится «перехватываться», если монтаж осуществляется вблизи имеющихся построек, деревьев и т.п.
  • Непрерывный крутящий момент минимизирует нарушения структуры грунта при погружении.

Редукторный монтаж состоит из нескольких этапов:

  1. На сваю устанавливается вращатель, который затем фиксируется «пальцем».
  2. Свая с редуктором выставляется в вертикальное положение.
  3. Установка запускается.
  4. Далее рабочая жидкость или электромотор заставляют его вращаться.
  5. После того как вращатель через переходник передает крутящий момент, происходит ввинчивание.
  6. В процессе вращения происходит удерживание сваи в вертикальном направлении и фиксация мотора при помощи рычага.
  7. После погружения на необходимую глубину оператор прерывает подачу жидкости/электроэнергии и редуктор прекращает вращение.
  8. Редуктор снимается, и всю установку перемещают к следующей точке завинчивания.

Два основных типа установок, которые используются сейчас для закручивания (завинчивания) – электрические редукторы и гидрокабестаны.

3.1. Электрические редукторы для закручивания (завинчивания) винтовых свай

Электрические редукторы позволяют устанавливать сваи с диаметром ствола до 133 мм включительно в случае если сопротивление крутящему моменту осуществляется вручную. Если же механизм закрепляется на транспортном средстве, то появляется возможность установки даже 219-ых конструкций. Погружение осуществляется со средней скоростью до 60 сантиметров в минуту.

Основной принцип работы механизма можно рассмотреть на примере электрического редуктора R 205 (AVVI). Привод этой установки осуществляется электромотором, который встроен в планетарно-цевочный редуктор с большим передаточным числом. За счет этого обеспечивается высокий крутящий момент. Посредством электромотора с незначительным потреблением электрической энергии привод дает возможность выполнять монтаж, используя обычную бытовую сеть.

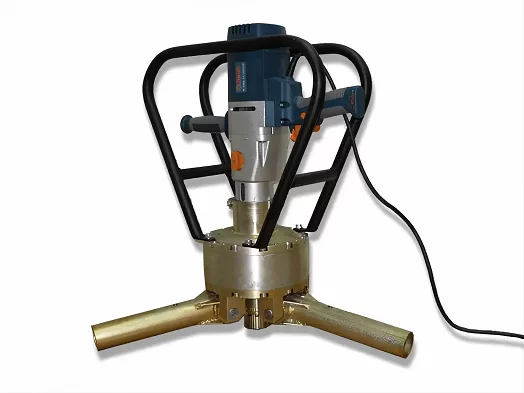

Редуктор электрический R 205

Рекомендован к использованию при установке винтовых свай с диаметром ствола от 57 до 219 мм. Представлен в двух вариантах:

Табл.1. Технические характеристики R 205-75

Обозначение R 205-75
Потребляемая мощность 2000 Вт
Передаточное отношение редуктора ПЦР 205: 75

Скорость вращения выходного вала:

первая скорость, об/мин.

вторая скорость, об/мин.

0...4,4

0...6,7

Крутящий момент на выходном валу:

первая скорость

вторая скорость

3700 Нм

2400 Нм

Ресурс редуктора, не менее 1200 часов
Масса 38 кг

Табл.2. Технические характеристики R 205/3-107

Обозначение R 205/3-107
Потребляемая мощность 2000 Вт
Передаточное отношение редуктора ПЦР 205: 107

Скорость вращения выходного вала:

первая скорость, об/мин.

вторая скорость, об/мин.

0...3

0...4,7

Крутящий момент на выходном валу:

первая скорость

вторая скорость

5200 Нм

3400 Нм

Ресурс редуктора, не менее 1500 часов
Масса 45 кг

Стоимость данной установки составляет от 120 тысяч рублей.

3.2. Гидрокабестаны для установки свай

Состоят из гидростанции и гидродвигателя с определенным номинальным крутящим моментом и используются для погружения свай с диаметром ствола до 133 миллиметров включительно.

Преимущество гидрокабестана перед электрическим редуктором – его можно использовать в любую погоду, даже в дождь.

Небольшие размеры гидрокабестанов позволяют применять их при реконструкции фундаментов зданий и сооружений.

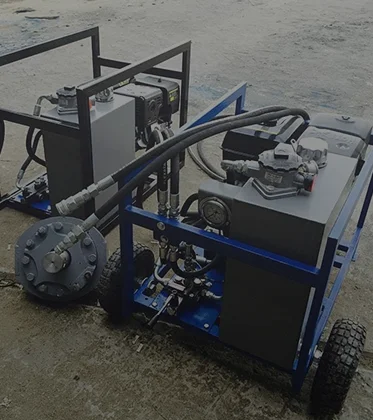

Гидрокабестан «Торсион»

Рекомендован к использованию при установке винтовых свай с диаметром ствола от 57 до 219 мм. В комплектацию входят:

  • маслостанция с бензиновым двигателем;
  • гидровращатель реверсивный;
  • переходник для сваи.

Табл.1. Технические характеристики гидровращателя реверсивного

Крутящий момент номинальный 6000-9000 Нм
Частота вращения 2-10 об/мин
Масса (не более) 60 кг

Табл.2. Технические характеристики маслостанции

Размеры (ДхШхВ) 900х750х750 мм
Подача масла не более 48 л/мин
Давление в системе не более 120 bar
Бензин АИ-92 расход 3-4 л/час
Масса (не более) 100 кг

Стоимость данной установки составляет от 160 тысяч рублей.
