Фундаменты в сейсмических районах, свайные фундаменты

Промышленное строительство Технология Проектирование


В статье рассказывается об особенностях строительства фундаментов в сейсмических районах, какие требования предъявляются к свайным фундаментам в зонах сейсмического воздействия.

Сейсмические районы – это зоны, в которых продолжаются горообразовательные процессы. С инженерной точки зрения это районы с силой землетрясения 6 баллов и выше.

Каждая точка земли в таком районе испытывает последовательное воздействие волн разного вида, поэтому колебания грунта при землетрясениях носят сложный пространственный характер. Из-за этого сейсмические силы могут иметь любое направление, быть переменными по скорости и величине.

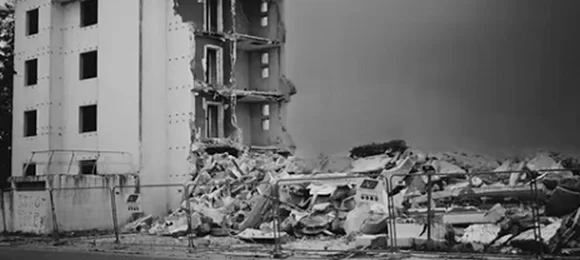

Здания и сооружения, расположенные в сейсмических районах, подвергаются воздействию особых факторов, которые приводят к появлению дополнительных усилий в конструкциях и изменению условий их работы. Поэтому для обеспечения их надежности при проектировании и строительстве нужно учитывать силу землетрясения, которую обычно оценивают по общему разрушительному эффекту. Это касается как надземных построек, так и фундаментов.

Расчет фундаментов в сейсмических районах

Фундаментные конструкции и их основания рассчитываются на основное и особое сочетание нагрузок. В последнее обязательно включается сейсмическая нагрузка, которую получают при динамическом расчете всего здания на колебания и прикладывают в точках расположения масс элементов конструкций.

Динамический расчет учитывает:

  • массу отдельных элементов здания;

  • сейсмичность района;

  • формы собственных колебаний;

  • особенности колебания сооружения;

  • тип грунта;

  • конструктивное решение сооружения;

  • характер допустимых повреждений и дефектов.

Когда сейсмические нагрузки получены, выполняется статический расчет конструкций здания в предположении совместного действия сейсмической и статической нагрузки.

Отдельные категории грунтов требуют предварительного искусственного улучшения до начала строительства. Так, водонасыщенные пески разжижаются во время землетрясения и влекут провальную осадку зданий, поэтому их нужно предварительно уплотнять вибрированием).

Глубина заложения фундамента увеличивается для зданий повышенной этажности (строительство дополнительных подземных этажей).

Из-за растяжения и сжатия грунтов во время землетрясения части фундаментных конструкций могут смещаться относительно друг друга, потому в случае с бетоном рекомендуется строительство сплошных плитных фундаментов или непрерывных фундаментов из перекрестных лент. Для свайных фундаментов, подвергающихся аналогичному воздействию, в СП 24.13330.2011 также предусмотрен ряд рекомендаций.

Свайные фундаменты в условиях сейсмического воздействия

При проектировании свайных фундаментов (в том числе из винтовых свай), запланированных к эксплуатации в условиях сейсмического воздействия, необходимо учитывать требования раздела 12 «Особенности проектирования свайных фундаментов в сейсмических районах» СП 24.13330.2011 «Свайные фундаменты» к сейсмостойкому строительству.

Согласно нормативному документу:

  • заглубление свай при строительстве в подобных районах должно быть не менее 4 м.

  • ростверк под несущими стенами здания в пределах одного отсека должен быть непрерывным и расположен в одном уровне;

  • верхние концы свай должны быть жестко заделаны в ростверк.

Устройство безростверковых свайных оснований недопустимо.

Влияние сейсмических воздействий на работу свайных фундаментов учитывают с помощью понижающих коэффициентов условий работы.

В случае с фундаментом из винтовых свай, увеличение горизонтальных усилий при землетрясении, может быть нивелировано, если использовать модификации свай с двумя и более лопастями (подробнее «Особенности расчета двухлопастных винтовых свай»).

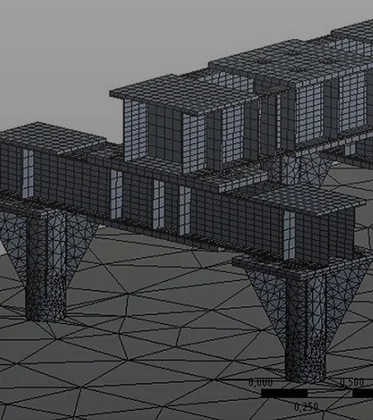

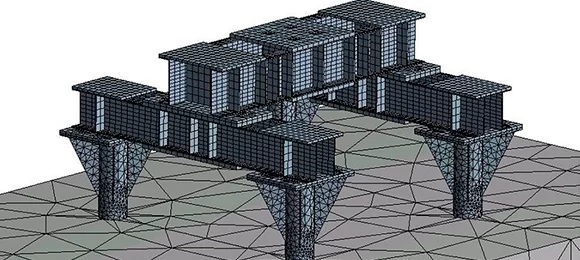

Такие конструкции демонстрируют лучшее восприятие всех типов воздействий, благодаря рассчитанным на основании данных о грунтах расстоянию между лопастями, конфигурации, шагу и углу наклона лопастей. Моделирование винтовой сваи выполняется в системах автоматизированного проектирования, которые базируются на методе конечных элементов (МКЭ).
