Проект фундамента рекреационного комплекса, Смоленская область


Сфера туризма и отдыха – перспективная бизнес-отрасль, которая активно развивается не только в курортных городах, но и в исторических центрах.

Проектный отдел компании «ГлавФундамент» разработал проекты фундаментов сооружений рекреационного комплекса в деревне Лебедки Гагаринского района Смоленской области.

Характеристики объекта

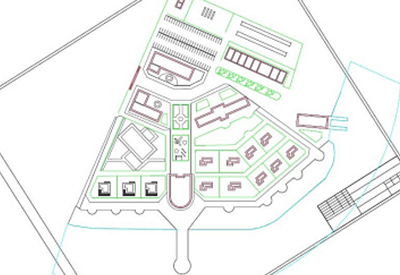

Рекреационный комплекс включает два десятка сооружений разной направленности, а также:

  • набережную с видовыми площадками, пляжем и пирсом;

  • прогулочную аллею с детской игровой площадкой;

  • сквер для отдыха, спортивно-игровые площадки;

  • парковку на 92 машиноместа;

  • участок для конструкций, регулирующих подачу питьевой воды.

Реализация данной идеи требовала эффективного решения при небольшой стоимости. Именно поэтому выбор пал на применение в фундаментах зданий винтовых свай.

Назначение винтовых свай

Специалисты проектного отдела рассчитали фундаменты объектов:

  • двухэтажный ресторана на 70 мест площадью 600 кв. м;

  • три одноэтажных гостевых дома повышенной комфортности площадью 133 кв. м;

  • девять одноэтажных гостевых домов класса BUSINESS площадью 103 кв. м;

  • одноэтажный эллинг с двумя пирсами, площадью 350 кв. м;

  • двухэтажная 32-х местная гостиница с шестнадцатью номерами площадью 785 кв. м;

  • двухэтажное здание площадью 500 кв. м, включающее в себя баню, сауну, SPA-салон, массажную комнату и парикмахерскую;

  • двухэтажный дом для 24 сотрудников комплекса площадью 800 кв. м;

  • одноэтажный хозяйственный блок площадью 600 кв. м.

Было выполнено математическое моделирование взаимодействия винтовой сваи с грунтом основания. Для этого специалисты использовали геотехнические программные комплексы, реализующие метод конечных элементов.

В результате было принято решение об использовании 1028 винтовых свай, однолопастных и многолопастных составных (из труб переменного сечения) со следующими конструктивными и геометрическими параметрами:

  • диаметр лопастей – 250-400 мм;

  • конфигурация лопастей – для грунтов от мягкопластичной до тугопластичной консистенции;

  • диаметр ствола – 108-133 мм;

  • длина сваи – 3000-4500 мм.

При значительных горизонтальных нагрузках использовались элементы сопротивления боковым нагрузкам (ЭСБН), исполнение 2.

Выбор толщины металлопроката осуществлялся в соответствии с коррозионной агрессивностью грунтов (КАГ) площадки строительства (данные получены в ходе измерений). Для уточнения правильности подбора данного параметра после выполнения расчета срока службы свай в грунте выполняется проверка соответствия остаточной толщины стенки ствола проектным нагрузкам и требованиям ГОСТ 27751-2014 «Надежность строительных конструкций и оснований. Основные положения».

На этапе проектирования также были индивидуально подобраны такие параметры многолопастных винтовых свай как расстояние между лопастями, конфигурация, шаг и угол наклона лопастей.

Необходимость расчета межлопастного расстояния, шага и угла наклона лопастей обусловлена сложной зависимостью этих параметров от грунтовых условий и характера нагрузок от строения (подробнее «Особенности расчета двухлопастных винтовых свай»).

Подбор конфигурации лопасти, соответствующей грунтовым условиям площадки строительства, позволяет минимизировать нарушения структуры грунта в процессе установки винтовой сваи, что обеспечивает соответствие несущей способности требованиям проектной документации (подробнее «Ключевые принципы подбора параметров лопастей винтовых свай»).

Использование винтовых свай позволило решить проблему с сыростью, ведь все объекты расположены на берегу р. Лебедовка. Также подготовленный проект позволит не нарушать естественный ландшафт, что было важно для заказчика, который хотел, чтобы внешний вид зданий гармонировал с естественной окружающей средой.
