Качество фундамента на винтовых сваях

2013 ГОД

В рамках подготовки к получению сертификата ISO 9001 создано независимое структурное подразделение – отдел технического контроля (ОТК), которое подчиняется напрямую генеральному директору.

2015 ГОД

ОТК преобразован в службу технического надзора (СТН), которую возглавил технический директор компании.

Стандарты ISO 9000 – серия международных стандартов, содержащих требования к системе менеджмента качества (СМК).

Настоящее

ВРЕМЯ

СТН осуществляет постоянный независимый надзор за производством винтовых свай, строительством фундаментов на их основе.

Действует на основании нормативно-технической документации СМК: стандарты (национальные, отраслевые, организации), положения, методики, руководящие документы, технические условия (ТУ), инструкции.

Входной контроль качества сырья/комплектующих

Входной контроль

позволяет установить соответствие качества используемых ресурсов требованиям госстандартов, технических условий, иных документов;
исключает попадание в производство некачественного сырья/комплектующих.

Требования к входному контролю, хранению сырья, комплектующих и инструментов на производствах ГК «ГлавФундамент», план, решающие правила приемки устанавливаются техническими условиями (ТУ) производства винтовых свай и ГОСТ Р 59106 «Сваи стальные винтовые. Технические условия». Перечень ресурсов, подлежащих входному контролю, содержится в ТУ.

По итогам приемки делается запись в «Журнале входного учета и контроля качества», который нумеруется и прошнуровывается. Любые исправления в журнале заверяются подписью лица, внесшего исправления.

При положительных результатах входного контроля каждой партии сырья/комплектующих присваивается маркировка компании, она запускается в производство или хранится в соответствии с установленными требованиями.

Условия хранения для каждого вида материалов отвечают требованиям нормативно-технической документации, обеспечивают соблюдение общих установленных правил и требований. Надзор за качеством хранения закупленных материалов гарантирует их сохранность до выдачи в производство.

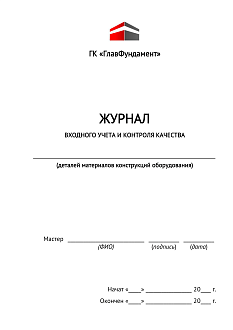

Журнал входного учета и контроля качества получаемых деталей, материалов, конструкций и оборудования

Контроль качества производственного процесса

На основании требований СМК, а также в соответствии с действующими на территории РФ нормативными документами СТН были разработаны технологические карты производства винтовых свай, технологические карты ВИК и УЗК качества сварных соединений.

Технологическая карта. Ультразвуковой контроль сварных соединений винтовых свай

Технологическая карта. Визуальный и измерительный контроль сварных соединений винтовых свай

Технологическая карта. Сборка и сварка винтовых свай. Свая винтовая для сезоннопромерзающих грунтов широколопастная двухлопастная с конусообразным сварным наконечником СВС 500(8)/6-500(8)/6-159(5)/7000К

Эти документы легли в основу технических условий производства винтовых свай ГК «ГлавФундамент» – ТУ 25.11.23-007-26812735-2024 (взамен ТУ 25.11.23-004-20882284-2017).

В то же время действующая СМК позволяет ГК «ГлавФундамент» изготавливать винтовые сваи не только по собственным ТУ, но и в соответствии с ГОСТ Р 59106 «Сваи стальные винтовые. Технические условия».

Сертификат соответствия продукции «Сваи винтовые стальные и оголовки к ним» ТУ 25.11.23-007-26812735-2024

Сертификат соответствия продукции «Сваи стальные винтовые и оголовки к ним» ГОСТ Р 59106 «Сваи стальные винтовые. Технические условия»

Требования к качеству свай, установленные ТУ и ГОСТ, подтверждаются операционным производственным и приемосдаточным контролем.

Операционный производственный контроль

Все операции по изготовлению винтовых свай и комплектующих выполняются на сертифицированном высокотехнологичном оборудовании. Работающие с ним специалисты ежегодно проходят аттестацию на знание работы, программирования оборудования.

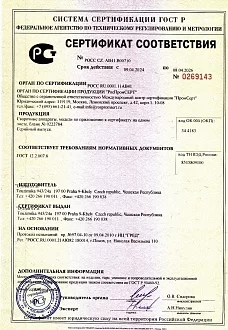

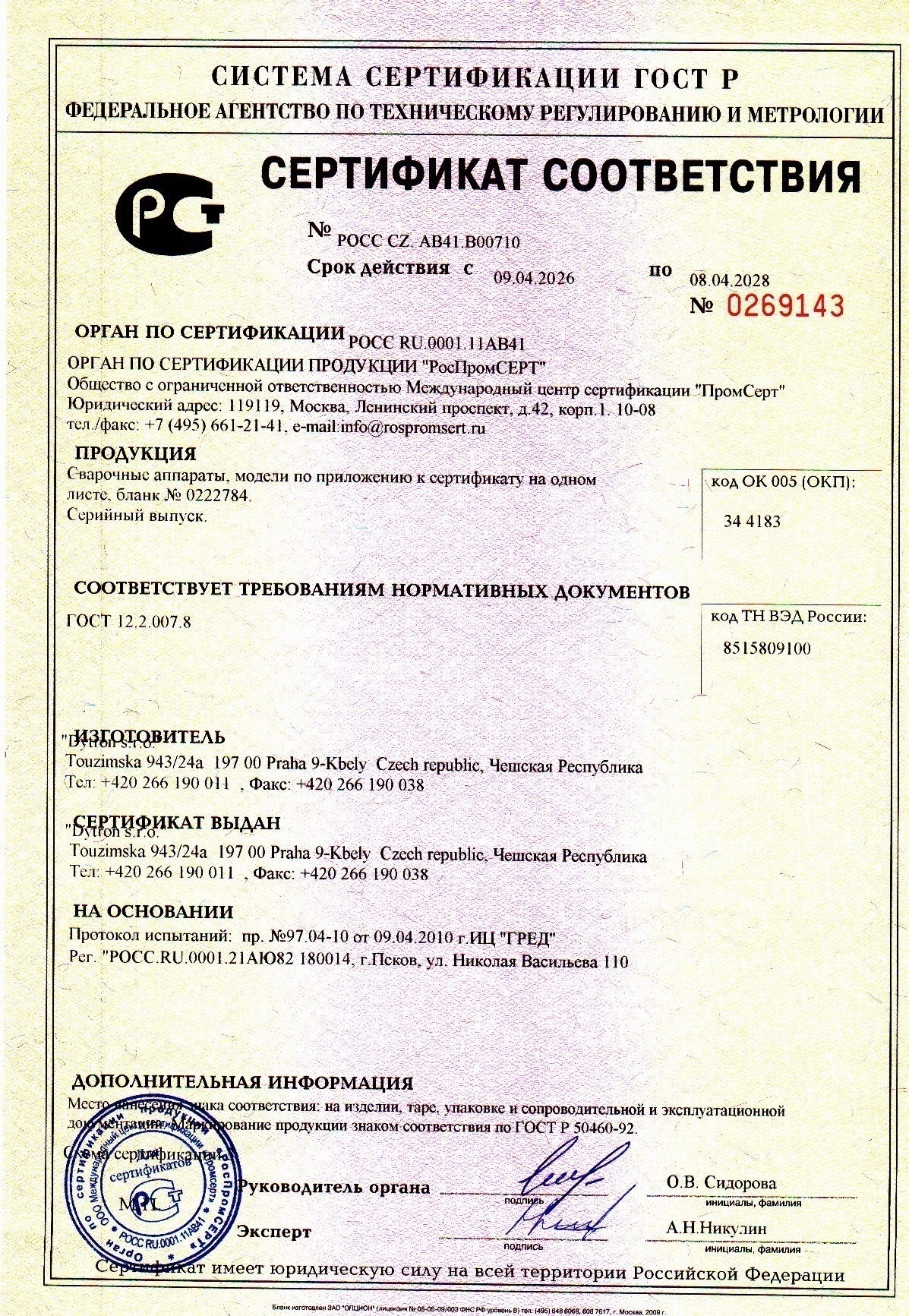

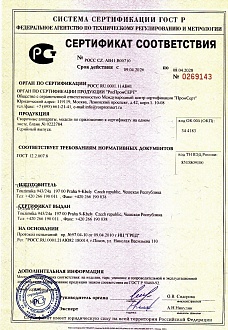

Сертификат соответствия на сварочные аппараты

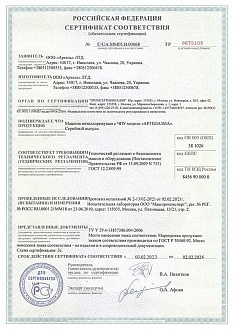

Сертификат соответствия на плазменный аппарат по раскрою трубы

Сертификат соответствия на плазменный аппарат по раскрою листа

Операционный надзор осуществляется следующим образом:

Случайно отобранная единица проверяется по всем параметрам. Если фактическое значение хотя бы одного параметра единицы выходит за пределы допуска, эта единица выбраковывается.

Контролируют удвоенное количество единиц из этой партии. В случае повторного обнаружения брака по тому же параметру все единицы партии возвращают исполнителю на разбраковку, а затем их предъявляют на контроль в том же порядке. Результаты вносятся в журнал «Операционно-производственный контроль».

Национальное Агентство Контроля Сварки НАКС. Аттестационное удостоверение специалиста сварочного производства

Журнал операционно-производственного контроля

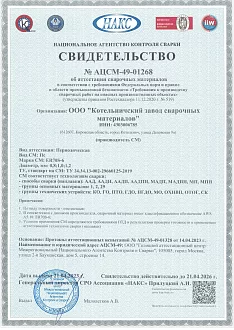

Национальное Агентство Контроля Сварки НАКС. Свидетельство об аттестации сварочных материалов

В случае обнаружения сварных соединений с признаками дефектов при внешнем осмотре контроль по показателям механических свойств и сплошности выполняется сначала на дефектных участках. При установлении неудовлетворительного качества шва по этим показателям проверка сплошности продолжается до выявления фактической протяженности дефектного участка с последующим ремонтом шва, повторным предъявлением его на контроль.

Результаты вносятся в журнал «Операционно-производственный контроль (сварочные работы)».

Приемосдаточный контроль

Свидетельство о поверке. Средство измерений: Толщиномер покрытий МТ-2007

Свидетельство о поверке. Средство измерений: УСД-50 Дефектоскоп ультразвуковой

Сертификат о калибровке: Комплект для визуального и измерительного контроля

Сертификат о калибровке: Комплекс для визуального и измерительного контроля

Приемосдаточный контроль включает:

проверку наличия документов по входному,
операционному контролю;
визуальный контроль внешнего вида свай, покрытия,
размеров;
проверку комплектности;
маркировку продукции с указанием всех участников
производственного процесса;
упаковку для предотвращения повреждения ЛКП во время
перевозки, складирования винтовых свай.

Прошедшие приемо-сдаточный контроль сваи маркируются клеймом ОТК.

Результаты оформляются документом о качестве (паспорт продукции) по ГОСТ Р 59106 «Сваи стальные винтовые. Технические условия».

(10) Паспорт продукции

Надзор за качеством услуг (СМР)

Надзор за качеством услуг (СМР) осществляется для:

установления полноты, правильности, современности работ;
выявления, устранения и предупреждения несоответствий
в технологии работ;
выявления, устранения и предупреждения дефектов
на объектах.

Ответственность за организацию и осуществление надзора возлагается на СТН.

В процессе контроля качества работ проверяют:

состояние технической документации, необходимой для
организации, проведения работ по обеспечению качества;
качество ресурсов;
состояние средств измерений, испытательного оборудования;

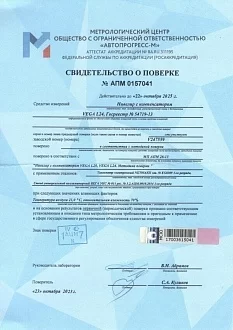

Свидетельство о поверке. Средство измерений: Нивелир с компенсатором VEGA L24

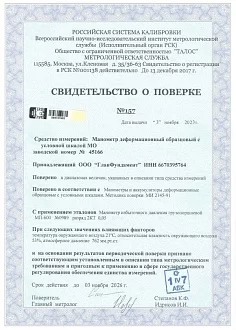

Свидетельство о поверке. Средство измерений: Манометр деформационный образцовый с условной шкалой МО

Сертификат об аттестации специалистов СМУ

Свидетельство о поверке. Средство измерений: Прогибомер 6 ПАО

соблюдение технологического процесса на выполняемую работу (технологической дисциплины);
подготовку персонала (аттестация, инструктаж по технике безопасности);
качество объекта в процессе, по завершении работ;
соблюдение требований техники безопасности, правил противопожарной безопасности, норм производственной санитарии.

При выполнении скрытых работ каждый этап оформляется актом освидетельствования скрытых работ (АОСР).

Сдача объекта СМР

Сдача объекта включает контроль и оценку на соответствие выполненных работ требованиям технологической карты (ТК) строительства фундаментов из винтовых свай, проектной документации.

Все процедуры по сдаче выполняются с соблюдением мер и правил безопасности, требований органов надзора в соответствии со специальными положениями о них, документацией по контролю и надзору.

Все выявленные несоответствия вносятся в исполнительный лист.

Документ передается на рассмотрение проектного отдела ГК «ГлавФундамент», который подготавливает заключение о допустимости ввода в эксплуатацию или разрабатывает проектное решение для устранения несоответствий.

Только после устранения всех несоответствий и их причин принимается решение о сдаче объекта в эксплуатацию.

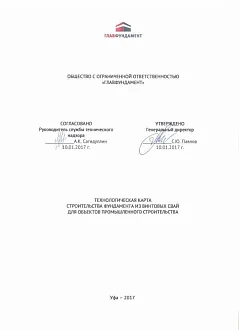

Технологическая карта строительства фундаментов из винтовых свай для объектов промышленного строительства

Результаты сдачи оформляются актом выполненных работ (приемки-сдачи). Акт составляется руководителем СМУ и утверждается руководителем эксплуатирующей организации или заказчиком.

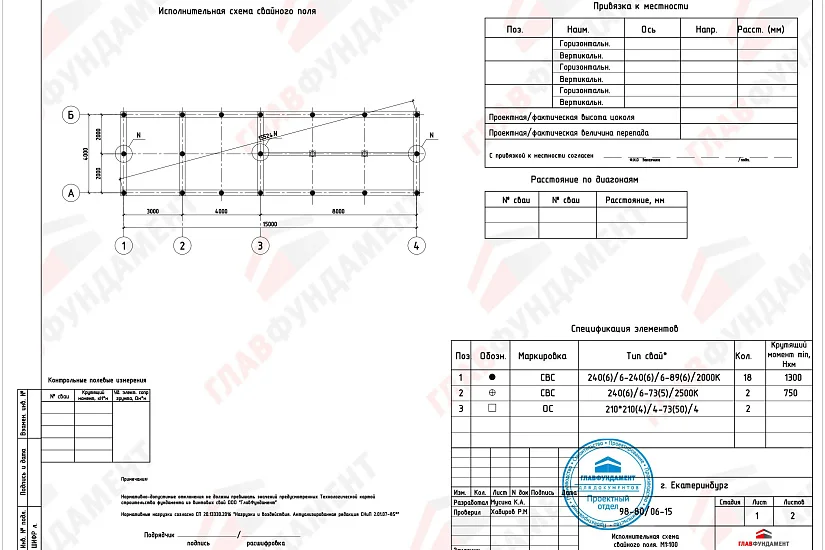

Исполнительная схема свайного поля. Вариант 1

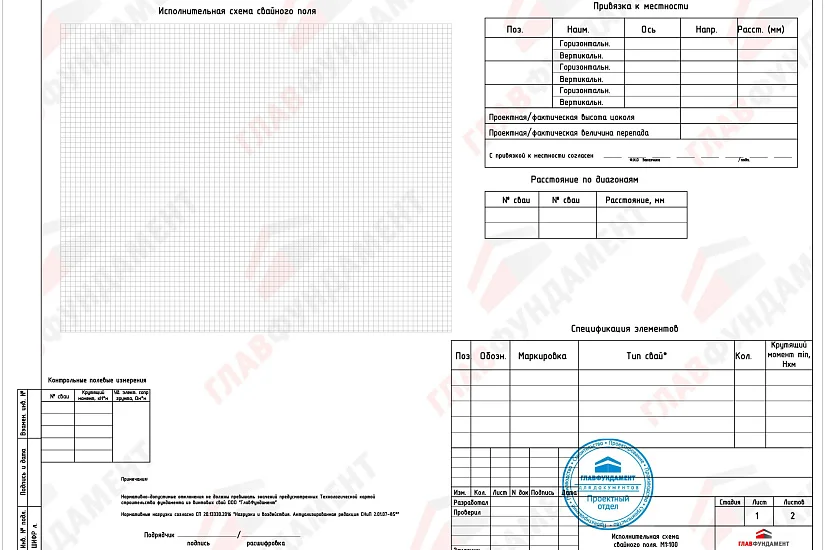

Исполнительная схема свайного поля. Вариант 2

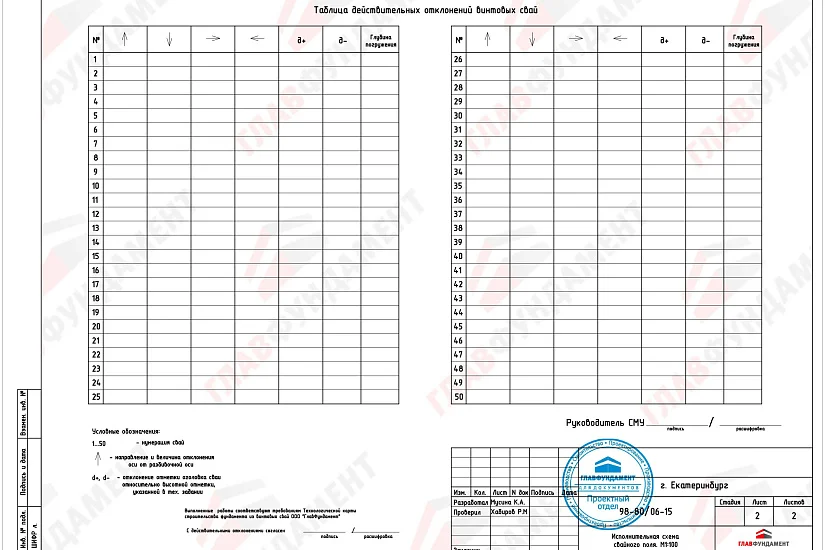

Таблица действительных отклонений винтовых свай

Кадровая политика

Для совершенствования мастерства рабочих, специалистов и руководителей, расширения их технических, экономических, правовых, социально-психологических знаний, а также знаний о СМК процессов и продукции требуется обязательное профессиональное обучение сотрудников. Оно должно быть гибким, оперативно реагирующим на постоянно изменяющиеся потребности организации в квалифицированных кадрах, непрерывным.

Периодичность и последовательность обучения устанавливается производственной необходимостью, годовым планом подготовки персонала, личными интересами сотрудника. Может проводиться с отрывом или без отрыва от производства.

Павлов С.Ю., сертификат участия в ежегодной специализированной конференции «Use of Helical Piles and Tiebacks in Seismic & Lateral Load Conditions», организованной DFI’s Helical Piles & Tiebacks Committee в Лос-Анджелесе (США)

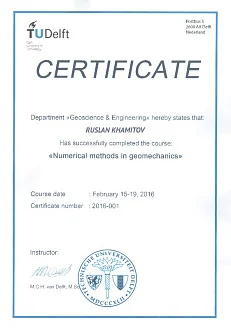

Стажировка в Delft University of Technology (Хамитов Р.)
