Причал 6х18 м

Когда заказчик из Пермский край, зона СЗ Шульгино обратился в «ГлавФундамент» с задачей построить пирс 5500*17500 метров, главной проблемой стала  высокая коррозионная агрессивность грунта. дисперсные несвязные грунты - гравелистые и крупные на этом участке активно разрушают металл. Принципиальный момент: несущая способность фундамента определяется в первую очередь грунтами, а не сваями. Говорить о несущей способности любых типоразмеров бессмысленно без понимания, в какие грунты они будут погружены. Поэтому мы всегда начинаем с геологии: геотехническое исследование по ГОСТ Р ИСО 22476-2 и измерение КАГ по ГОСТ 9.602 дали полную картину — от физико-механических свойств зависит несущая способность, от химических (коррозионной агрессивности) — срок службы фундамента.

Почему для пирса выбрали винтовые сваи

Строительство на воде отсекает большинство типов фундамента. Буронабивные сваи требуют обсадных труб и бетонирования методом ВПТ — это кратно увеличивает бюджет. Ленточный фундамент возможен только после строительства шпунтового ограждения и осушения котлована мощными насосами. Деревянные опоры давно не применяют, понтоны не держат серьёзных нагрузок, а забивные металлические сваи без лопасти плохо сопротивляются выдергиванию — весной ледоход может поднять такую опору из грунта. Винтовая свая с лопастью решает все эти проблемы: монтаж возможен с берега летом или прямо со льда зимой, водоём осушать не нужно, а лопасть воспринимает горизонтальные и выдергивающие нагрузки от течения, ледохода и ледостава.

Обоснование конфигурации свай: почему толщина стенки — ключевой параметр

Для объекта подобрали три варианта комплектации. Базовый — свая ∅СВС 300(6)/1-300(6)/1-108(4,5)/4500К мм с толщиной стенки 4 мм мм  СВС 300(6)/1-108(4)/4500 и оголовками ОС 108/250х250(5). Стандартный — комбинированная свая  ∅СВС 300(6)/1-300(6)/1-108(4,5)/4500К мм с толщиной стенки 6 мм мм  СВС 300(6)/1-300(6)/1-108(4,5)/4500К с усиленным оголовком ОС 108/250х250(5). Премиум-вариант — с толщиной стенки  9 мм мм  СВС 300(6)/1-300(6)/1-108(6)/4500К и оголовками ОС 108/250х250(5). Почему это критично: при высокая коррозионной агрессивности грунта сваи со стенкой 3,5–4 мм теряют несущую способность уже через 20 лет. Ни одно лакокрасочное покрытие этого не исправит — оно повреждается при погружении, а срок службы даже самого совершенного состава не превышает 10–15 лет. Единственный способ обеспечить 60+ лет службы — правильная толщина стенки, рассчитанная под конкретные показатели КАГ. Дополнительно применили многолопастную конфигурацию — для гидротехнических сооружений это обязательное требование: под ответственные узлы, где действуют максимальные нагрузки от течения и ледостава, всегда ставятся многолопастные сваи. Расстояние между лопастями, шаг и угол наклона подбирались индивидуально по данным геологии нашим проектным отделом (с допуском СРО).

Как проходил монтаж

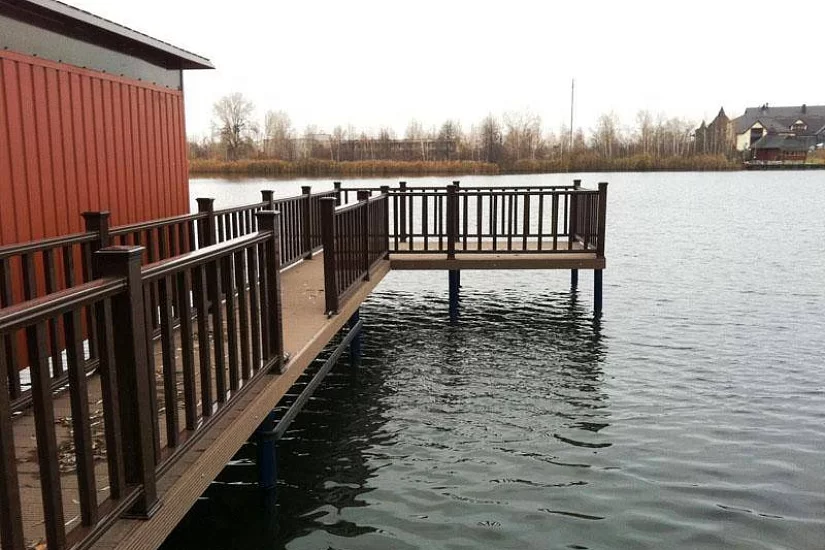

Разбивку площадки выполнили деревянными вешками выше уровня воды. Каждую сваю погружали с постоянным контролем вертикали по двум магнитным уровням на стволе. Проектный крутящий момент 2150 Н/м был подтверждён с запасом — фактический показатель 2280 Н/м, что гарантирует расчётную несущую способность. После установки всех опор их выровняли в горизонтальной плоскости, заполнили стволы бетонным раствором и выполнили обвязку металлическим профилем. Финальный этап — антикоррозионная защита всех частей. Высоту настила определили с учётом сезонных колебаний уровня воды.

Итоги и стоимость

Пирс 5500*17500 в Пермский край, зона СЗ Шульгино построен за  217000|RUB рублей — цена включает проект, геологию и монтаж под ключ. С учётом высокая коррозионной агрессивности применение свай с толщиной стенки 9 мм мм даёт расчётный срок службы от 60 лет. Каждый объект «ГлавФундамент» проектирует только после проведения геологии — это требование федерального закона № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» от 30.12.2009. Хотите узнать стоимость пирса или причала для своего участка? Позвоните или оставьте заявку — подготовим смету за один день.
