Составные винтовые сваи
Конструктивная особенность составных винтовых свай заключается в наращивании длины ствола до необходимого значения с применением удлинителей.
Содержание
Удлинитель – металлическая конструкция, которая состоит из ствола и муфты.
Ствол изготавливается из сырья, идентичного сырью сваи, которую необходимо нарастить.
Муфта – труба большего диаметра, выступающая монтажным элементом при
стыковке.
Использование удлинителей на Западе
Само понятие составных свай существует только в отечественной практике.
Западные источники, давая определение винтовой сваи, указывают на то, что она состоит из
следующих компонентов:
- направляющая (ведущая) часть с винтовыми несущими лопастями;
- удлинитель.
У направляющей части, как правило, заостренный конец и одна или несколько винтовых несущих
лопастей, она входит в землю первой.
Удлинители используются для погружения ведущей части глубже в грунт, пока она не достигнет
несущего слоя. Они могут иметь дополнительные несущие лопасти, но часто состоят только из
ствола и муфт.
То есть в западной практике удлинители – это не просто элементы, которые используются только
в небольшом проценте случаев, как это происходит в России. Напротив, они применяются
повсеместно. Благодаря такому подходу существенно снижаются расходы на логистику.
Использование удлинителей в России
В России удлинители, как правило, применяют, когда:
- из-за несоответствия данных о грунтовых условиях, предоставленных в проектный отдел, фактическим данным, которое выявляется только после определения величины крутящего момента (ВКМ), для объекта назначается длина свай, недостаточная для заложения в прочных слоях грунта;
- в случае, если не был учтен ландшафт участка, из-за чего высота цоколя не соответствует проектной документации;
- при реконструкции фундаментов с использованием свайно-винтовой технологии. Подобные работы выполняются на ограниченном пространстве, поэтому не всегда можно использовать конструкции необходимой длины и т.д.
Порядок монтажа составной винтовой сваи
Стыковка стволов и удлинителя осуществляется по двум исполнениям:
- сварное соединение сплошным швом;
- болтовое соединение.

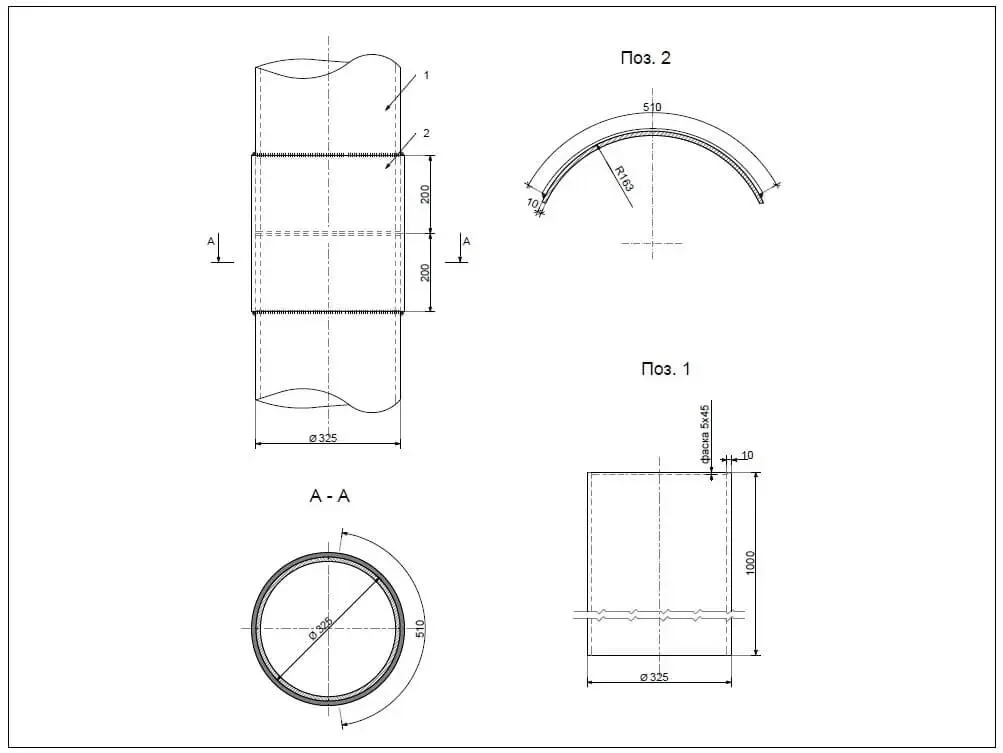

Стыковка ствола и удлинителя винтовой сваи. Сварное соединение сплошным швом

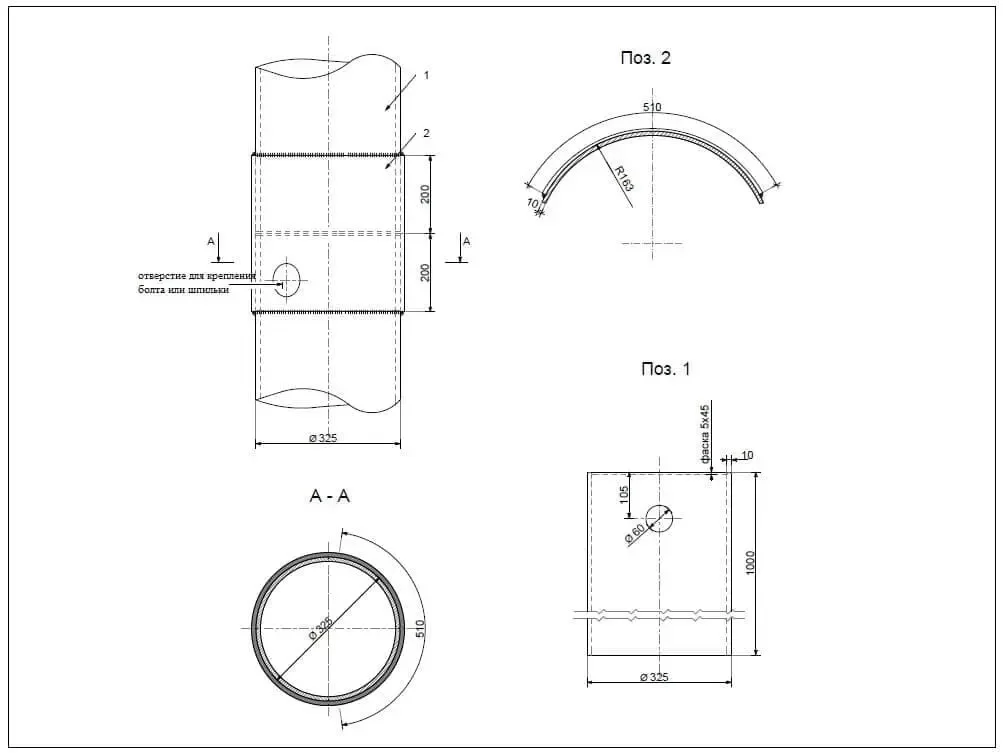

Стыковка ствола и удлинителя винтовой сваи. Болтовое соединение
Прочность составных винтовых свай
При использовании составных винтовых свай нагрузка от здания или сооружения передается
исключительно через соприкосновение сечений ствола и удлинителя. Следовательно, болтовое или
сварное соединение не влияет на несущую способность и надежность конструкции, а только
обеспечивает крепление, достаточное для погружения на проектную глубину.
Говоря о возможном развитии коррозии сварного соединения, то так
как стыковочный элемент не влияет на несущую способность фундамента, нарушение его
целостности, даже если таковое возникнет, не приведет к повреждению конструкции в целом.
Таким образом, составные винтовые сваи не уступают по надежности сваям больших длин,
позволяя в то же время повысить экономическую эффективность проектного решения.
