Фундаменты зданий с применением винтовых свай

Винтовые сваи под здания: реальные примеры расчета и установки винтовых свай под промышленные и модульные здания с фото.

Содержание
Модульные здания – быстровозводимые сооружения, состоящие из универсальных секций – модулей (блоков). Блоки изготавливают на заводе, а на стройплощадке лишь собирают в единую конструкцию. Это позволяет возводить объекты на удаленных территориях, где традиционное строительство нецелесообразно или невозможно.
Область применения
  • промышленное строительство (склады, производственные помещения);
  • жилищное строительство (общежития, вахтовые поселки и др.);
  • здравоохранение (медицинские пункты, амбулатории, лаборатории);
  • туристический бизнес (гостиницы, кемпинги).

Разумеется, фундамент таких построек не должен уступать по простоте и скорости устройства самому зданию. В то же время он должен соответствовать требованиям к прочности, долговечности и устойчивости, тем более когда речь идет о потенциально опасных промышленных объектах: любые разрушения могут привести к авариям с тяжелыми последствиями – от экономических потерь до человеческих жертв и серьезного ущерба окружающей среде.

Фундамент из винтовых свай сочетает в себе все необходимые качества. С одной стороны – это экономичное решение, позволяющее существенно упростить процесс строительства и сократить сроки производства работ. С другой – это технология, надежность которой доказана на практике. Кроме того, винтовые сваи наиболее эффективны именно в сложных грунтовых условиях, которые нередко встречаются на удаленных территориях (к примеру, многолетнемерзлые грунты).

Преимущества применения
винтовых свай под модульные и промышленные здания

  • Не подвержен воздействию сил морозного пучения (в отличие от забивных свай).
  • Может использоваться на заболоченных участках, на территориях с высоким уровнем грунтовых вод без потерь в сроке службы.
  • Строится на 15-30 % быстрее бетонного фундамента.
  • Дешевле бетонного фундамента, выполненного в соответствии с требованиями СП 63.13330 (на 30 и более процентов).
  • Позволяет полностью отказаться от любых земляных работ, в том числе по выравниванию участков с перепадом высот.
  • Возможно погружение даже в условиях стесненной застройки или вблизи подземных коммуникаций (отсутствуют вибрации).
  • Не нуждается в отстаивании, наборе прочности.
  • Установка возможна в любое время года.
  • Можно использовать повторно (для временных сооружений).
  • Ремонтопригоден.
  • Можно установить без спецтехники (сваи малых диаметров).
  • Позволяет монтировать инженерные коммуникации в процессе строительства. Трубы проходят между сваями и не связаны с ростверком, поэтому не перемещаются вместе со зданием вниз (не возникают контруклоны, не нарушается герметичность стыков).
Конечно, у любой строительной технологии есть не только достоинства, но и недостатки. Тем не менее, если при проектировании и строительстве грамотно учесть ее сильные и слабые стороны, можно не только избежать проблем, но добиться максимальных показателей эффективности, увеличения срока службы и пр.
Проблема
Причина
Решение
Несоответствие срока службы конструкции требованиям ГОСТ 27751 «Надежность строительных конструкций и оснований».
Игнорирование степени коррозионной агрессивности грунтов (КАГ) площадки строительства.
Назначение марки стали, толщины стенки ствола и лопасти на основании данных о КАГ. Проведение мероприятий по снижению воздействия коррозии (водоотведение, использование цинковых анодов и т.д.).
«Уход в срыв» однолопастных дезаксиальных винтовых свай с диаметром ствола менее 159 мм при нормируемых осадках.
Игнорирование особенностей совместной работы свай и грунтов.
Учет результатов полевых испытаний грунтов при расчете несущей способности фундамента.
Необходимость бетонирования основания колонны / создания жесткого сопряжения для однолопастных свай с диаметром ствола менее 76 мм.
Отсутствие должного сопротивления горизонтальным нагрузкам вследствие недостаточности диаметра ствола.
Использование элемента сопротивления боковым нагрузкам (ЭСБН).
Нарушение структуры грунта при погружении винтовых свай и последующее снижение его несущей способности.
Учет в расчетах только диаметра лопасти и полное игнорирование ее конфигурации.
Назначение конфигурации лопасти исходя из грунтовых условии в пятне застройки для минимизации нарушений структуры грунта и обеспечения надлежащего восприятия проектных нагрузок.
Недостаточная несущая способность свай с двумя и более лопастями (даже относительно однолопастных дезаксиальных).
Неверное расположение второй и последующих лопастей на стволе.
Расчет расстояния между лопастями, их шага и угла наклона на основании данных о грунтовых условиях и о нагрузках от строения.
Неравномерное распределение запаса прочности, ведущее к снижению надежности и сокращению срока службы фундамента.
Игнорирование воздействия на фундамент разных величин нагрузок (под ответственными узлами, под несущими стенами, под ненесущими стенами, под лагами пола).
Использование разных типоразмеров свай для разных типов нагрузки.

Опыт строительства зданий на винтовых сваях: примеры с фото

Фундамент из винтовых свай для промышленного здания на территории ОЭЗ «Алабуга»

В 2018 году на территории особой экономической зоны промышленно-производственного типа «Алабуга» (Елабужский район, Республика Татарстан) в рамках реализации инвестиционного проекта было запланировано строительство производства сложных гранулированных удобрений мощностью 120 тысяч тонн в год.

На первой очереди объекта в качестве фундаментов зданий были использованы забивные железобетонные сваи, объединенные железобетонным ростверком. Данный тип основания продемонстрировал низку эффективность при действии значительных горизонтальных нагрузок (забивные ж/б сваи воспринимают подобные нагрузки боковым сопротивлением), а также высокую удельную материалоемкость, которая не может не отразиться на стоимости.

Задачи
  • оптимизировать имеющееся проектное решение второй очереди строительства.
Особенности
  • планируемый к строительству ангар конструктивно имеет двухшарнирную арочную конструкцию, которая предполагает воздействие на фундамент не только вдавливающих, но и значительных горизонтальных нагрузок.

Было принято решение о применении куста из шести свай:

  • четыре будут расположены под углом 30⁰, что позволит им воспринимать равнодействующую нагрузку как осевую;
  • две – вертикально, для восприятия части вертикальной нагрузки.

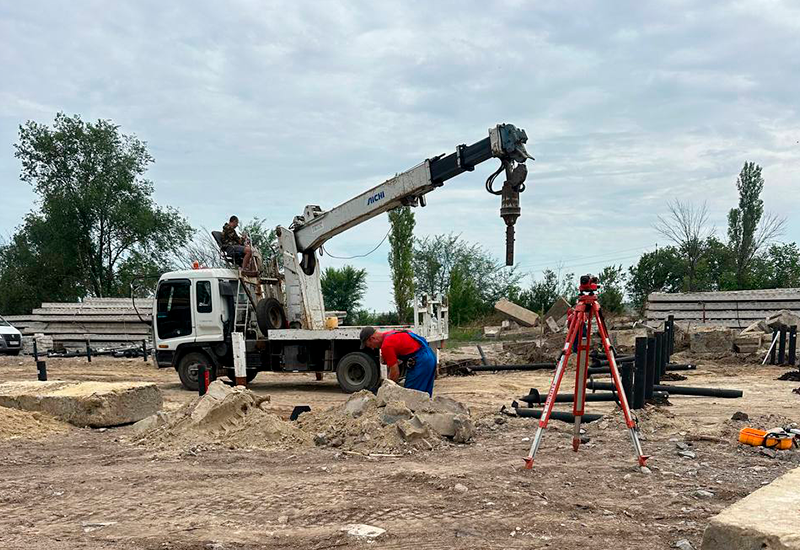

Для подтверждения проектного решения требовалось провести натурные испытания. Так как испытания одиночной сваи не отражают реальную работу свайного куста, были проведены натурные испытания всего фундамента на совместное действие горизонтальных и вдавливающих нагрузок.

Максимальные проектные нагрузки на куст.
67 тонн
вдавливающие
37 тонн
горизонтальные
Максимальные деформации по результатам испытаний:
  • горизонтальные перемещения – 13 мм;
  • вертикальные перемещения – 6 мм.
Использование куста из шести свай обеспечило значительный запас по деформациям (больше чем в 2 раза).
Более 20 %
экономия в результате применения
данного технического решения

Строительство модульного здания в зоне проведения СВО

ГК «ГлавФундамент» приняла участие в строительстве нового корпуса терапевтического отделения ГБУЗ «Сватовская центральная районная больница» (ЛНР).
Задачи
  • разработать техническое решение для фундамента медицинского учреждения;
  • изготовить и установить в проектное положение винтовые сваи.
Особенности
  • значительные нагрузки, воздействующие на фундамент;
  • высокий класс ответственности сооружения;
  • необходимость проведения строительно-монтажных работ в непосредственной близости от зоны проведения специальной военной операции (около 10 км до линии фронта).

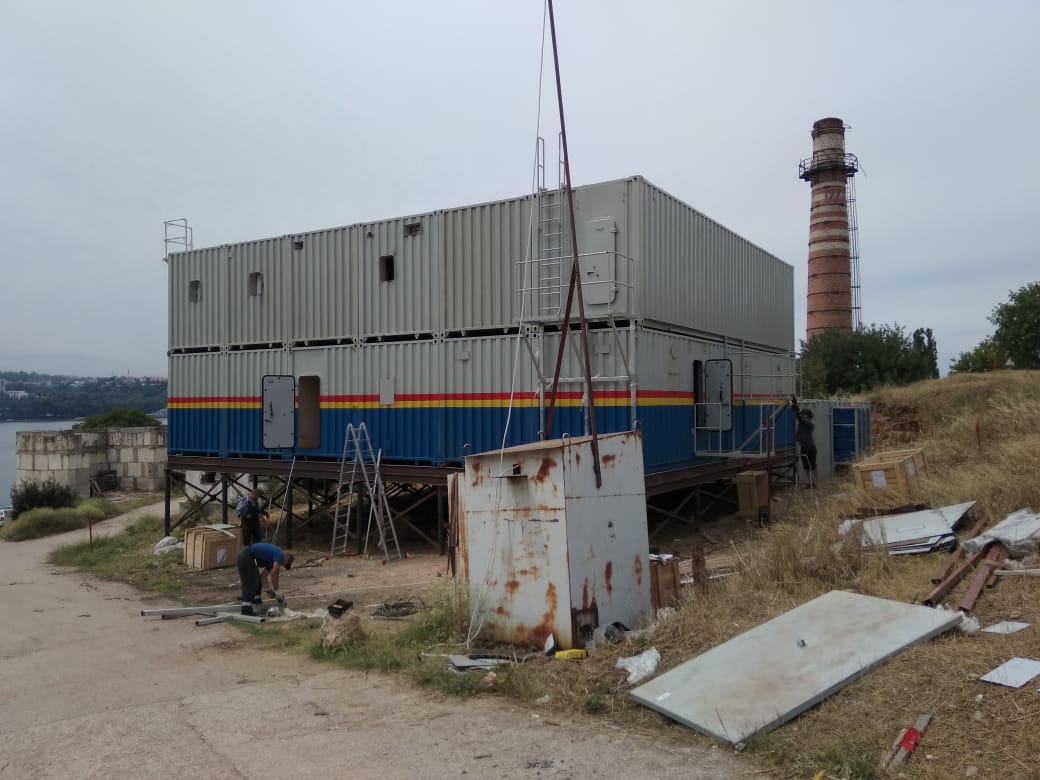

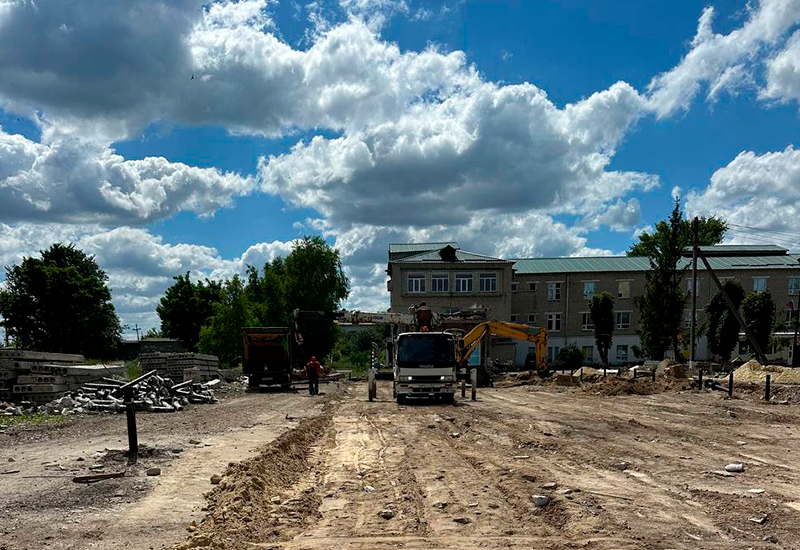

Строительство модульного здания в зоне проведения СВО

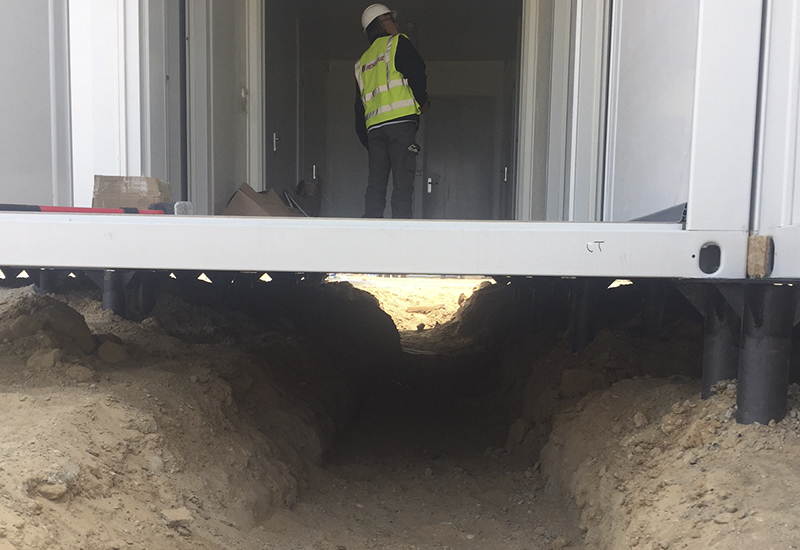

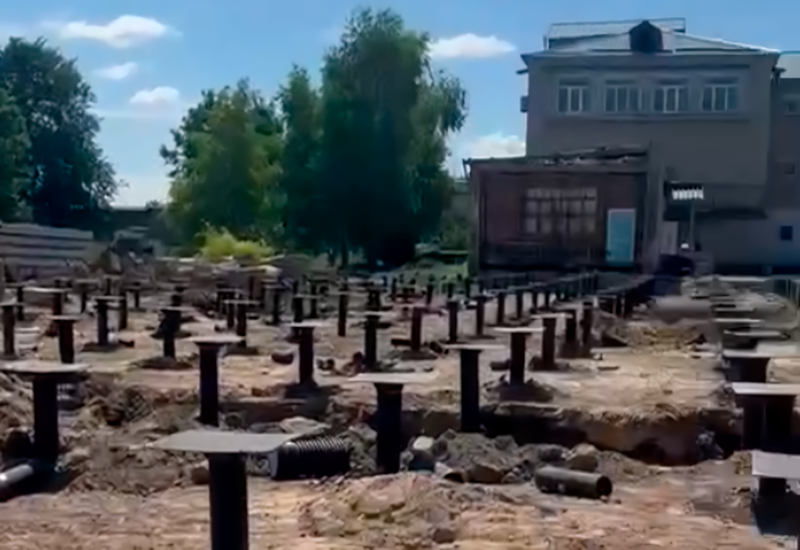

Строительство модульного здания в зоне проведения СВО 1

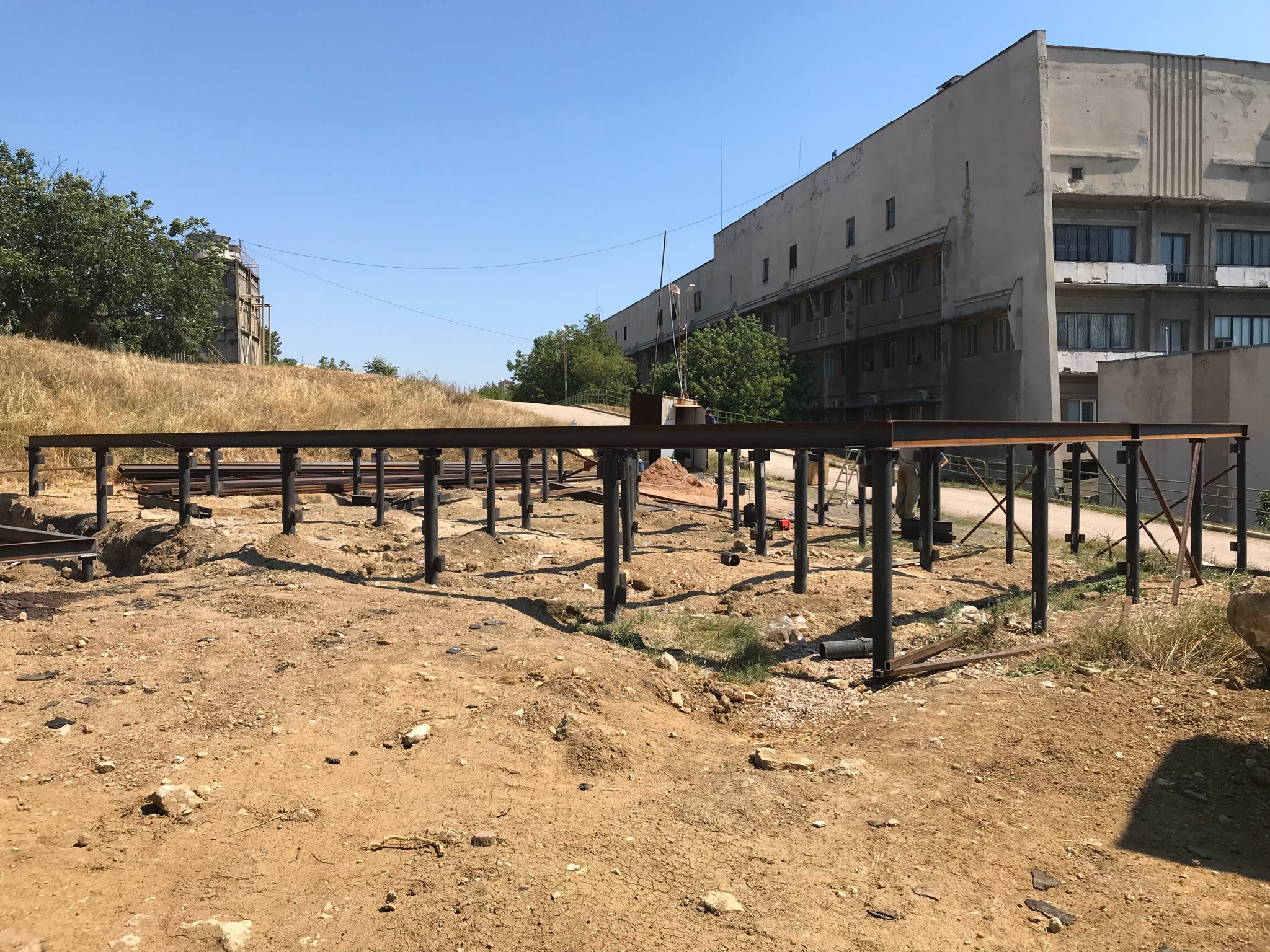

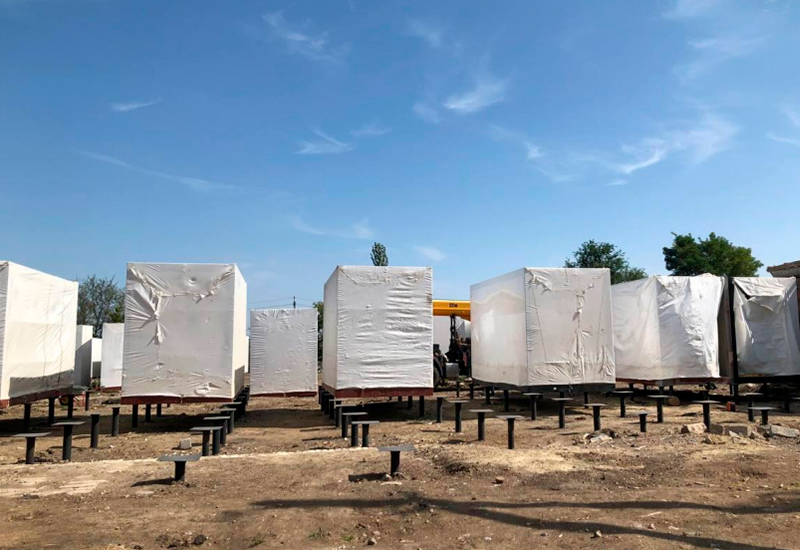

Строительство модульного здания в зоне проведения СВО 2
Строительство модульного здания в зоне проведения СВО 3
Винтовые сваи,
рекомендованные под объект
  • СВС 540G(6)*- 133(4)/2,5С – 48 шт.;
  • СВС 540G(6)*-540G(6)*(14n)-133(4)/2,5С – 58 шт.;
  • СВС 540G(6)*-540G(6)*(14n)-108(4)/2,5С – 51 шт.;
  • СВС 540G(6)*-108(4)/2,5С – 6 шт.
* - многоугольное исполнение лопасти (№6)
Предложенное решение обеспечило снижение стоимости фундаментных конструкций без ущерба для качества, что является немаловажным аспектом при строительстве социальных объектов.

Комплекс модульных зданий на фундаменте из винтовых свай
для Спецподразделения Росгвардии

ГК «ГлавФундамент» приняла участие в строительстве комплекса зданий (КПП, закрытого тира, кинологического городка, основных зданий, переходных галерей и хозпостроек) Спецподразделения Росгвардии в Луганске.
Задачи
  • изготовить и поставить на объект винтовые сваи.
Особенности
  • наличие на участке специфических грунтов – техногенных (насыпных неслежавшихся с включениями строительного и бытового мусора 8 – 15 %) и просадочных.
Для объекта было изготовлено 266 двухлопастных винтовых свай с диаметром ствола 159 мм и длиной от 4 000 до 7 000 мм. Поставка была выполнена в максимально сжатые сроки.

Винтовые сваи под здание исследовательского центра
Российской академии наук

По заказу ФГБУ «Федеральный исследовательский центр «Институт катализа им. Г.К. Борескова Сибирского отделения Российской академии наук» ГК «ГлавФундамент» приняла участие в строительстве административно-бытового корпуса для Центра коллективного пользования «Сибирский кольцевой источник фотонов» («СКИФ»).
Задачи
  • провести геологическое исследование грунтов площадки строительства;
  • разработать техническое решение фундамента модульного здания;
  • изготовить и установить в проектное положение винтовые сваи.
Особенности

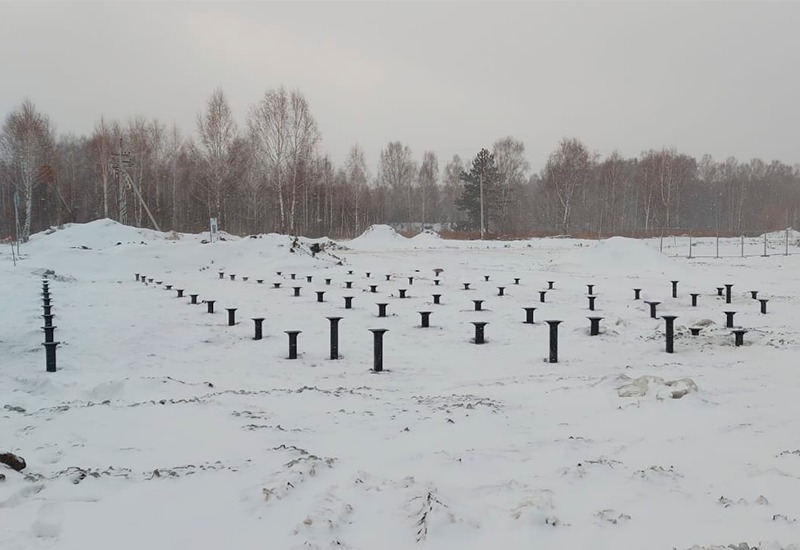

  • неблагоприятные погодные условия (затяжные дожди, иногда – с мокрым снегом, сменившиеся первыми морозами).

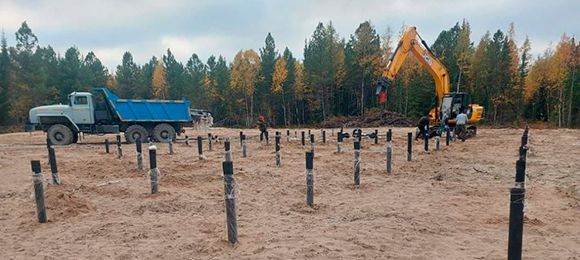

Винтовые сваи под здание исследовательского центра Российской академии наук
Винтовые сваи под здание исследовательского центра Российской академии наук 1
Винтовые сваи под здание исследовательского центра Российской академии наук 2
Винтовые сваи под здание исследовательского центра Российской академии наук 3
Винтовые сваи,
рекомендованные под объект
  • СВС 450(8)/6-450(8)/6-133(4)/6000Кумо – 22 шт.;
  • СВС 300(6)/6-300(6)/6-108(4)/6000К – 10 шт.;
  • СВС 350(6)/6-350(6)/6-108(4)/6000К – 44 шт.
Несмотря на сложные погодные условия все строительно-монтажные работы на объекте были завершены в сроки, установленные заказчиком.

Учебно-тренировочные комплексы для Министерства обороны РФ

ГК «ГлавФундамент» более пяти лет сотрудничает с Министерством обороны Российской Федерации, принимая участие в строительстве учебно-тренировочных комплексов.

В 2020 году компания участвовала в реализации проекта по строительству учебно-тренировочного комплекса по борьбе с водой и пожаром на территории войсковой части в Севастополе.

Задачи
  • провести геологическое исследование грунтов площадки строительства;
  • разработать техническое решение фундамента;
  • изготовить и установить в проектное положение винтовые сваи.
Особенности
  • расположение площадки строительства зоне повышенной сейсмической активности;
  • наличие на участке насыпных техногенных грунтов (мощность слоя до трех метров).

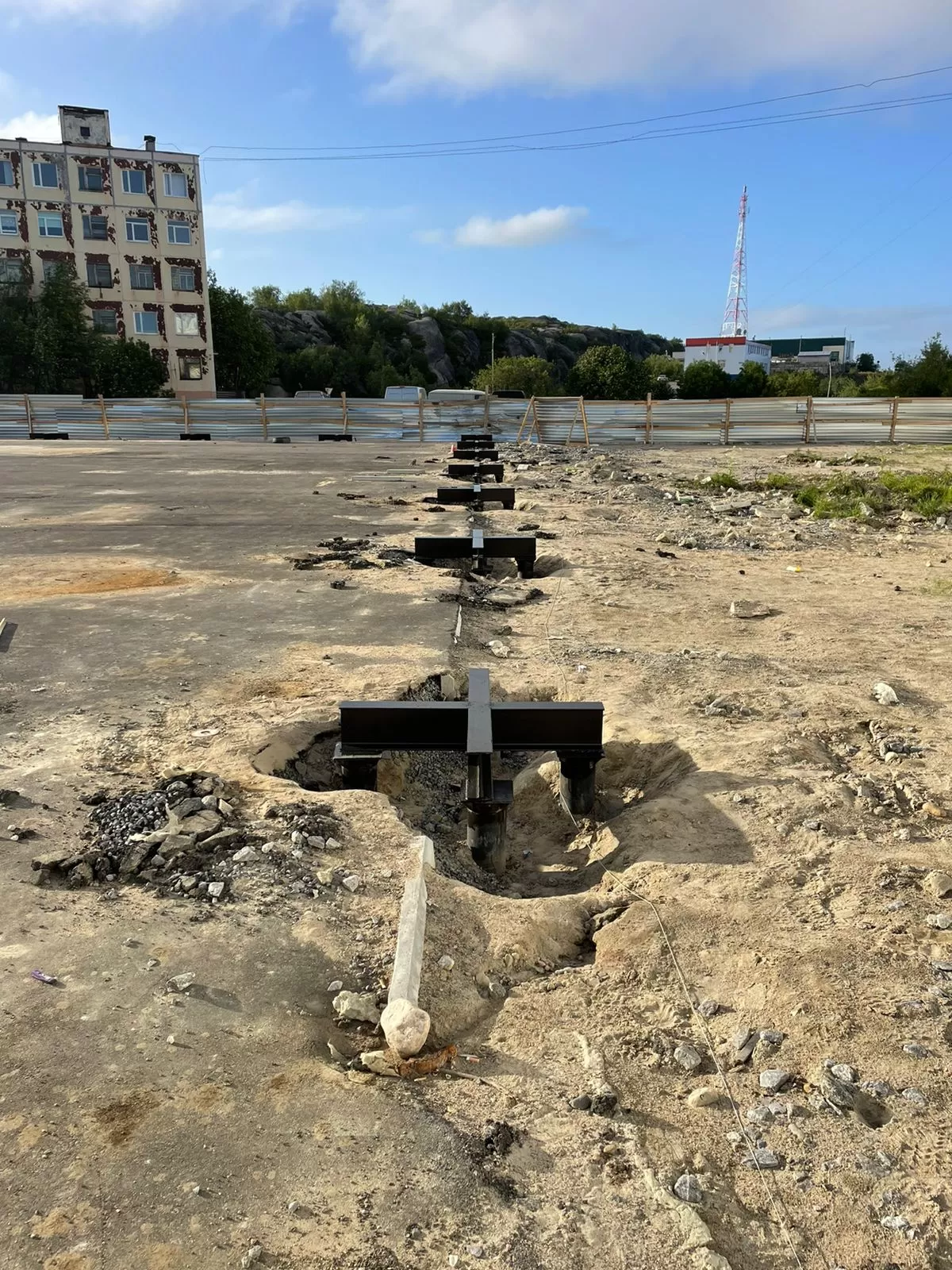

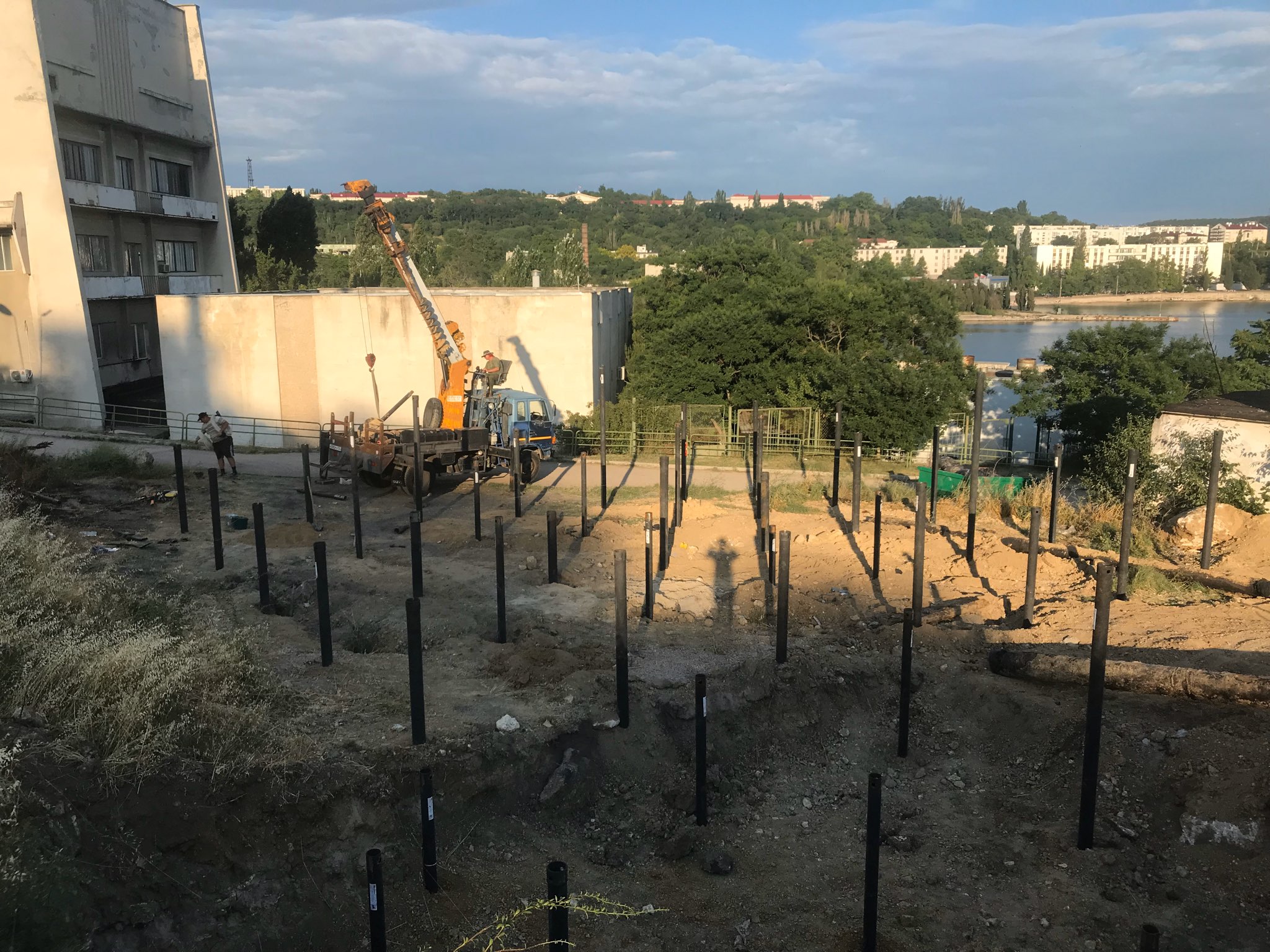

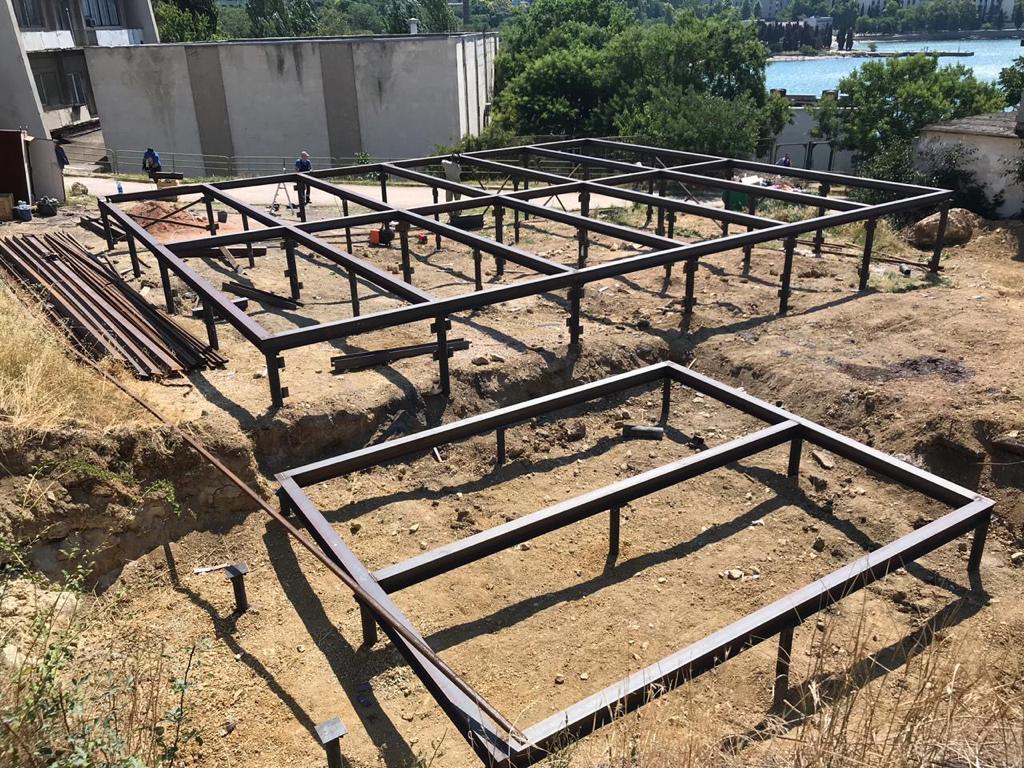

Учебно-тренировочные комплексы для Министерства обороны РФ
Учебно-тренировочные комплексы для Министерства обороны РФ 1
Учебно-тренировочные комплексы для Министерства обороны РФ 2
Учебно-тренировочные комплексы для Министерства обороны РФ 3
Для прохождения слоя насыпных техногенных грунтов были использованы лопасти многоугольного исполнения для крупнообломочных грунтов, а увеличение их количества до двух позволило добиться экономии более 25 % от стоимости первоначального проектного решения.
Впоследствии был реализован аналогичный проект в Северодвинске и в других регионах Российской Федерации.

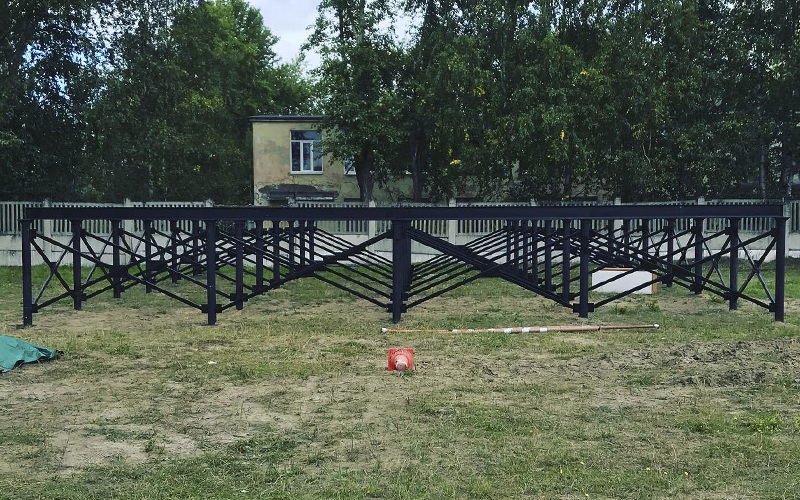

Модульное здание учебно-тренировочного центра на винтовых сваях

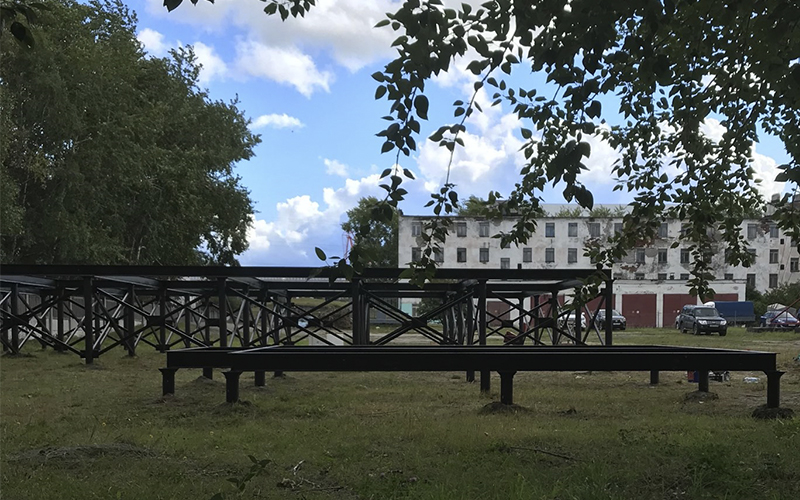

Модульное здание учебно-тренировочного центра на винтовых сваях 1
Модульное здание учебно-тренировочного центра на винтовых сваях 2

Винтовые сваи для фундаментов зданий на НГКМ Западная Прорва

По заказу ТОО «Ренко-КАТ» (казахстанское представительство компании «RENCO») ГК «ГлавФундамент» приняла участие в возведении фундамента общежития для строителей на нефтегазоконденсатном месторождении Западная Прорва.
Задачи
  • изготовление винтовых свай и удлинителей (толщина стенки – 6 мм).
Особенности
  • высокая коррозионная агрессивность грунтов площадки строительства;
  • сжатые сроки производства и поставки.

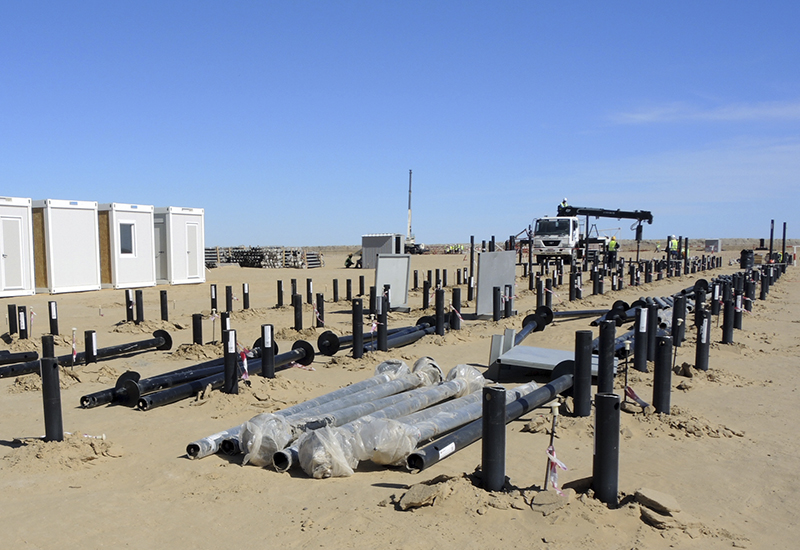

Модульные общежития на винтовых сваях
Модульные общежития на винтовых сваях 1
Модульные общежития на винтовых сваях 2

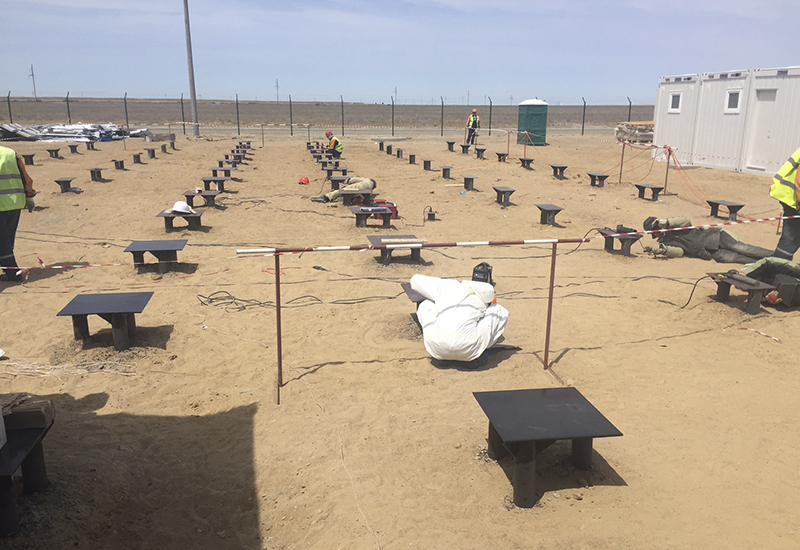

На объект было поставлено 2 430 винтовых свай и 2 180 удлинителей разных типоразмеров.

По результатам совместной работы над проектом ТОО «Ренко-КАТ» направило в адрес нашей организации благодарственное письмо, в котором отметило высокий профессионализм и оперативность ГК «ГлавФундамент».

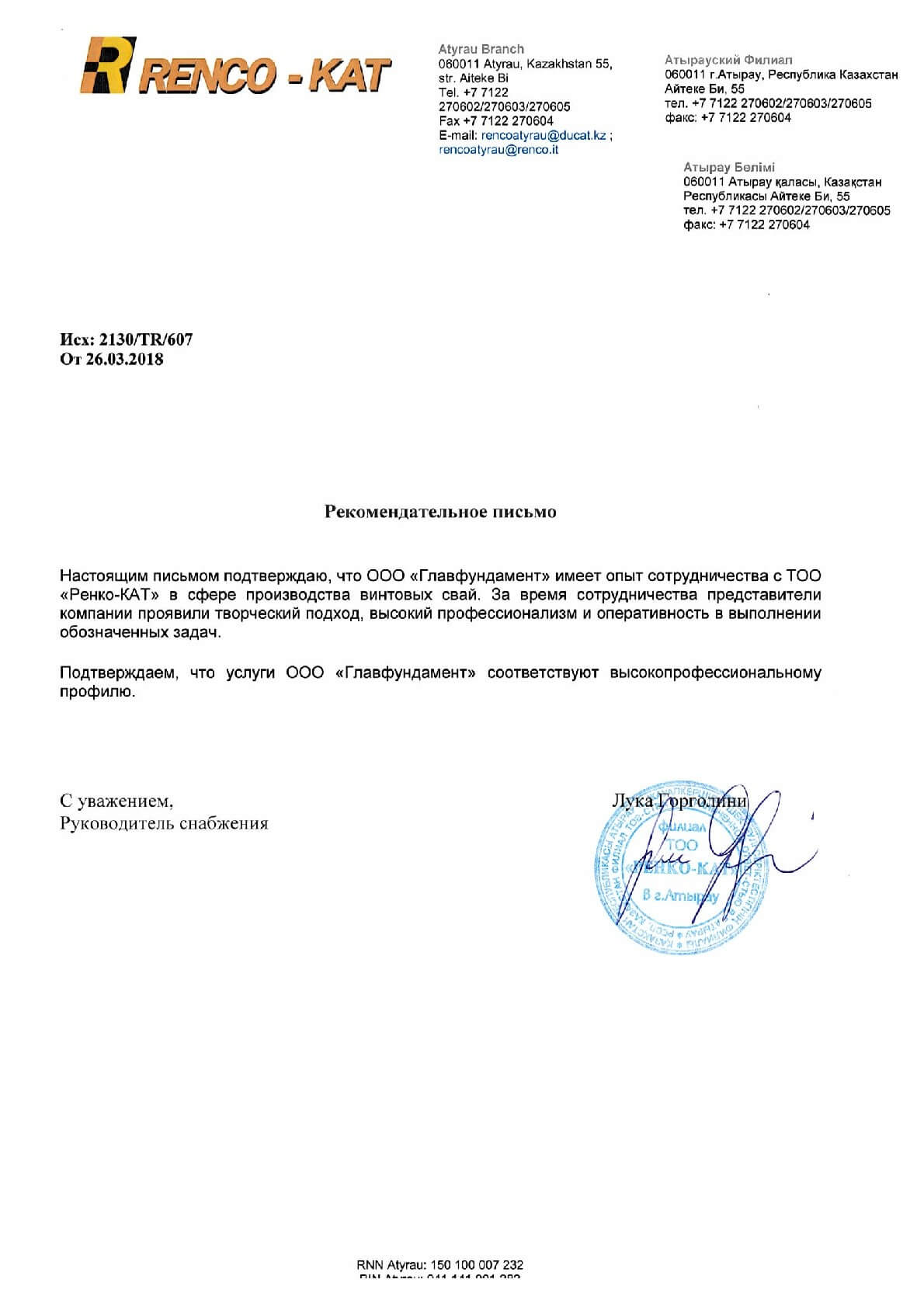

Благодарственное письмо
ТОО «Ренко-КАТ»

Модульные здания на винтовых сваях в сфере здравоохранения

Блочно-модульная технология строительства зданий широко используется при возведении объектов, относящихся к сфере здравоохранения, в сельской местности и на иных удаленных от крупных поселений территориях. ГК «ГлавФундамент» приняла участие в реализации большого числа таких проектов.

При участии специалистов компании были возведены ФАПы в селах Такино (Мечетлинский район), Ногуши (Белокатайский район), Вознесенка, Ильтебаново, Наурузово, Галиахмерово (Учалинский район), деревнях Калканово, Кудашево, Кубагушево (Учалинский район), Резяпово (Чекмагушевский район), Ивачево (Дюртюлинский район), Султанай (Аскинский район), Кулбаково (Кигинский район).

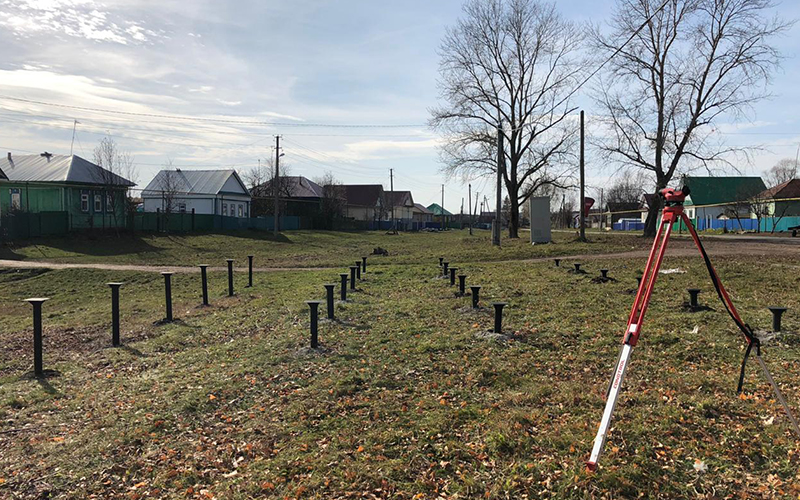

Модульные здания на винтовых сваях в сфере здравоохранения

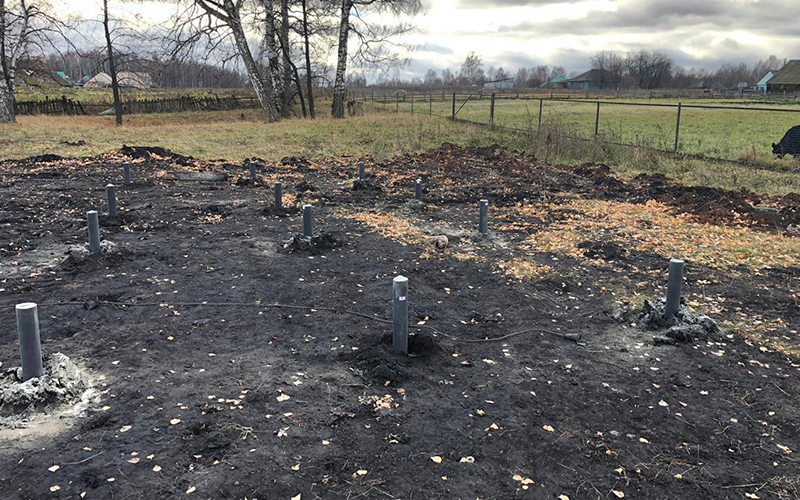

Модульные здания на винтовых сваях в сфере здравоохранения 1

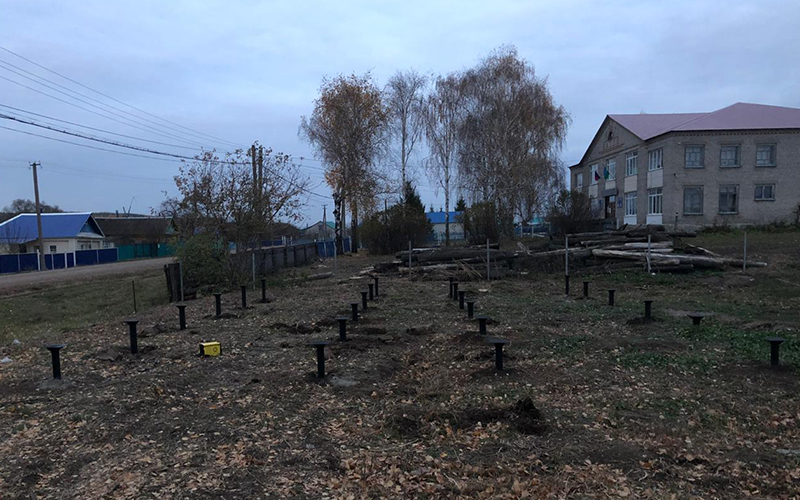

Модульные здания на винтовых сваях в сфере здравоохранения 2
Несмотря на кажущуюся простоту объектов в каждом случае проектированию и строительству предшествовали геологические исследования в пятне застройки, включающие измерение коррозионной агрессивности грунтов.
Разнообразие грунтовых условий послужило причиной того, что под объекты назначались винтовые сваи разных типоразмеров, а также в различном сочетании модификаций.
Врачебная лаборатория на винтовых сваях

«ГлавФундамент» также принял участие в реализации проекта по строительству модульных объектов здравоохранения на Ямале, который ставит своей целью повышение доступности первичной медико-санитарной помощи и который курирует лично губернатор региона Дмитрий Артюхов и правительство ЯНАО.

В рамках реализации данного проекта были возведены фундаменты из винтовых свай для Шурышкарской врачебной амбулатории на 50 посещений и инфекционного корпуса в селе Мужи.

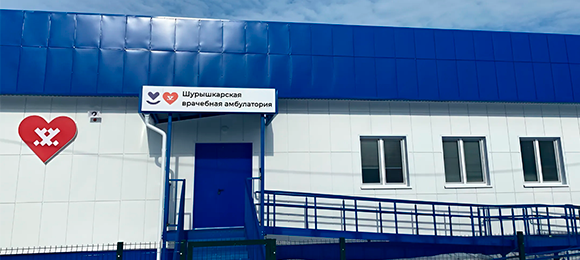

Общая площадь объекта в селе Шурышкары – более 500 кв. м. В амбулатории разместят кабинеты врача и фельдшера, стоматологический и гинекологический кабинеты, дневной стационар, процедурную и другие медицинские помещения. Также в здании будет работать аптека.

Медучреждение в селе Мужи сможет одновременно принять до восьми пациентов и будет оснащено шестью инфекционными боксами, в том числе одним реанимационным.

Инфекционный корпус на винтовых сваях

Модульные здания на фундаментах из винтовых свай для компании «Газпром»

ГК «ГлавФундамент» приняла участие в строительстве административно-модульного здания, в котором будет располагаться филиал ПАО «ГАЗПРОМ ГАЗОРАСПРЕДЕЛЕНИЕ УФА».
Задачи
  • разработка технического решения свайных конструкций;
  • изготовление и установка в проектное положение винтовых свай.
Особенности
  • наличие в пятне застройки слабопучинистых грунтов (нельзя допускать промораживания грунтов в процессе строительства и образования в них прослоев и линз льда);
  • наличие на участке насыпных грунтов, представленных асфальтом, глинистым материалом, а также гравийным материалом с включением почвы.
Основываясь на данных инженерно-геологических изысканий, специалисты компании выполнили необходимые расчеты и рекомендовали под объект винтовые сваи, использование которых обеспечило экономическую эффективность технического решения, снизив себестоимость фундамента на 20 %.

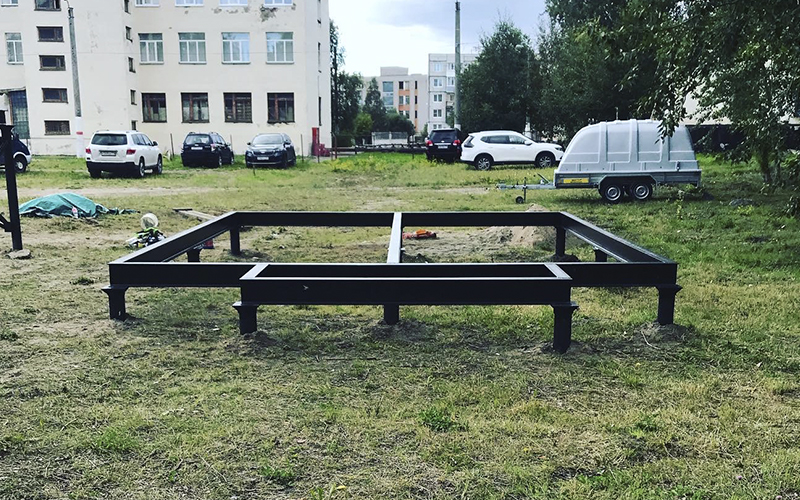

Модульные здания на фундаментах из винтовых свай для компании «Газпром»
Модульные здания на фундаментах из винтовых свай для компании «Газпром» 1
Модульные здания на фундаментах из винтовых свай для компании «Газпром» 2
Модульные здания на фундаментах из винтовых свай для компании «Газпром» 3

Также по заказу ООО «Газпромнефть-Заполярье» ГК «ГлавФундамент» приняла участие в реализации проекта по строительству вахтовых жилых комплексов на Бованенковском и Харасавейском нефтегазоконденсатных месторождениях.

Согласно данным, предоставленным заказчиком, площадки предполагаемого строительства сложены преимущественно многолетнемерзлыми грунтами. В подобных условиях технические решения с применением винтовых свай обеспечивают наибольшую экономическую эффективность проекта, не уступая по надежности и долговечности традиционным технологиям.

В общей сложности для объектов было изготовлено порядка полутора тысяч винтовых свай и оголовки к ним.

Строительство модульного здания на участке с перепадом высот

ГК «ГлавФундамент» приняла участие в строительстве быстровозводимого модульного здания на территории санатория.
Задачи
  • геологические исследования, измерение коррозионной агрессивности грунтов площадки строительства;
  • разработка технического решения фундамента;
  • изготовление и установка в проектное положение винтовых свай.
Особенности
  • наличие на участке насыпных грунтов, представленных песком, камнями и глиной. Мощность слоя – 1,1-1,2 метра;
  • степень коррозионной агрессивности грунтов по отношению к углеродистой и низколегированной стали – средняя;
  • наличие перепада высот 4,3 метра.
Из-за наличия перепада высот в пятне застройки было принято решение об использовании многоуровневого фундамента (более 10 типов многолопастных винтовых свай).
Винтовые сваи,
рекомендованные под объект
  • СВС 300(6)/6-300(6)/6-108(4)/4000Кумо – 7 шт.;
  • СВС 300(6)/6-300(6)/6-108(4)/4500Кумо– 3 шт.;
  • СВС 300(6)/6-300(6)/6-108(4)/5000Кумо– 3 шт.;
  • СВС 300(6)/6-300(6)/6-108(4)/6000Кумо– 2 шт.;
  • СВС 350(8)/6-350(8)/6-133(4,5)/4000Кумо– 3 шт.;
  • СВС 350(8)/6-350(8)/6-133(4,5)/4500Кумо– 7 шт.;
  • СВС 350(8)/6-350(8)/6-133(4,5)/5000Кумо– 8 шт.;
  • СВС 350(8)/6-350(8)/6-133(4,5)/5500Кумо– 7 шт.;
  • СВС 350(8)/6-350(8)/6-133(4,5)/6000Кумо – 5 шт.;
  • СВС 450(8)/6-450(8)/6-133(4,5)/4000Кумо– 14 шт.;
  • СВС 450(8)/6-450(8)/6-133(4,5)/4500Кумо– 4 шт.;
  • СВС 450(8)/6-450(8)/6-133(4,5)/5000Кумо – 7 шт.

Какие винтовые сваи используют для строительства зданий?

Диаметр ствола 159 мм
  Вес, кг
  Широколопастная двухлопастная Широколопастная трехлопастная
Длина, мм Толщина стенки, мм
  4,0 5,0 6,0 4,0 5,0 6,0
3 000 69,8 81,0 91,9 81,8 93,0 103,9
3 500 77,4 90,5 103,2 89,4 102,5 115,2
4 000 85,0 100,0 114,5 97,0 112,0 126,5
4 500 92,6 109,5 125,8 104,6 121,5 137,8
5 000 100,3 119,0 137,2 112,3 131,0 149,2
5 500 107,9 128,4 148,5 119,9 140,4 160,5
6 000 115,5 137,9 159,8 127,5 149,9 171,8
6 500 123,1 147,4 171,1 135,1 159,4 183,1
7 000 130,8 156,9 182,4 142,8 168,9 194,4
Диаметр ствола 219 мм
  Вес, кг
  Широколопастная двухлопастная Широколопастная трехлопастная
Длина, мм Толщина стенки, мм
  6,0 8,0 10,0 6,0 8,0 10,0
3 000 105,1 120,5 150,8 118,1 133,5 163,8
3 500 118,3 136,3 171,6 131,3 149,3 184,6
4 000 131,5 152,0 192,4 144,5 165,0 205,4
4 500 144,7 167,8 213,2 157,7 180,8 226,2
5 000 157,9 183,5 234,1 170,9 196,5 247,1
5 500 171,1 199,3 254,9 184,1 212,3 267,9
6 000 184,3 215,0 275,7 197,3 228,0 288,7
6 500 197,5 230,8 296,5 210,5 243,8 309,5
7 000 210,7 246,5 317,3 223,7 259,5 330,3
Диаметр ствола 325 мм
  Вес, кг
  Широколопастная двухлопастная Широколопастная трехлопастная
Длина, мм Толщина стенки, мм
  6,0 8,0 10,0 6,0 8,0 10,0
3 000 174,6 221,5 267,0 191,6 238,5 284,0
3 500 198,1 252,8 305,8 215,1 269,8 322,8
4 000 221,5 284,0 344,6 238,5 301,0 361,6
4 500 245,0 315,3 383,4 262,0 332,3 400,4
5 000 268,4 346,6 422,3 285,4 363,6 439,3
5 500 291,9 377,8 461,1 308,9 394,8 478,1
6 000 315,3 409,1 499,9 332,3 426,1 516,9
6 500 338,7 440,3 538,7 355,7 457,3 555,7
7 000 362,2 471,6 577,6 379,2 488,6 594,6

Купить винтовые сваи для зданий: цены

Товар в наличии
Винтовая свая 159 мм
От 8 635 ₽
Товар в наличии
Винтовая свая 219 мм
От 11 135 ₽
Товар в наличии
Винтовая свая 325 мм
От 15 985 ₽
*Все цены на винтовые сваи указаны без учета стоимости доставки, а также работ по установке.
Доставка
Да
Самовывоз
Со складов в регионах присутствия
Способы оплаты
Наличный и безналичный расчет
Товар в наличии
Оголовок
От 430 ₽
Товар в наличии
Удлинитель
От 1 490 ₽
Товар в наличии
ЭСБН
От 540 ₽
Полезна ли Вам информация на данной странице?
Узнайте стоимость будущего фундамента
Комментарии
Читайте также
