Ограждение длиной 40 пог. м

Почему в России так много кривых заборов? Ответ — в физике грунтов. Большинство ограждений ставят на столбчатый фундамент с заглублением 40–50 см или бурят полутораметровые лунки. Такой фундамент почти всегда остаётся в слое промерзающих грунтов. Зимой влажный грунт расширяется и выдавливает опору вверх — неравномерно. Прибавьте парусность: чем выше и глуше забор, тем больше ветровая нагрузка на столбы. Через пару сезонов конструкция может завалиться. В Республика Башкортостан, г. Уфа для Профнастил длиной 40 метров эти риски просчитали до начала работ: геотехническое исследование с замером КАГ по ГОСТ 9.602 показало средняя коррозионную агрессивность дисперсные связные грунты - текучепластичные и мягкопластичные. На основе этих данных подобрали сваи с запасом по толщине стенки.

Как парусность и пучение влияют на ограждения

Ограждение принципиально отличается от дома или бани характером нагрузок. Вес обшивки — копейки по сравнению с горизонтальным воздействием ветра. Профнастил длиной 40 метров воспринимает ощутимую боковую нагрузку, особенно на открытой местности. А если грунт пучинистый — силы морозного пучения добавляют выдергивающее воздействие на каждую опору. Именно поэтому в «ГлавФундамент» для ограждений применяют винтовые сваи с элементами сопротивления боковым нагрузкам (ЭСБН), расположенными в верхней части ствола. По результатам исследований отдела НИОКР, такие конструкции в четыре-пять раз лучше воспринимают горизонтальные нагрузки, чем стандартная свая без ЭСБН. Плюс лопасть сваи работает как анкер: она передаёт выдергивающее усилие от морозного пучения на окружающий грунт, а не на столб забора.

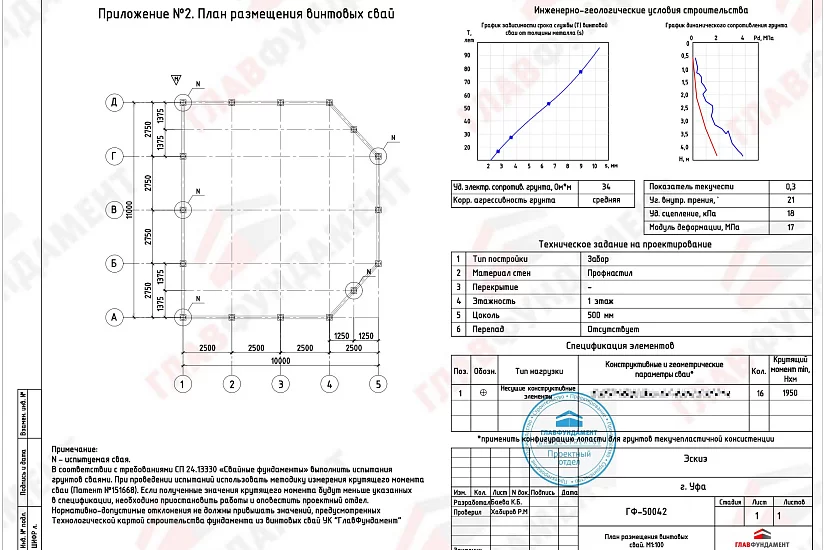

Логика расстановки и подбора свай для ограждения 40 метров

Для объекта выбрали СВС 200(4)/1-200(4)/1-76(3)/5000К с толщиной стенки 3 мм мм. Почему не тоньше: даже при средняя КАГ запас по толщине металла напрямую определяет срок службы. Свая диаметром ∅СВС 200(4)/1-200(4)/1-76(3)/5000К мм подобрана под расчётную нагрузку: сбор постоянных и временных воздействий — вес обшивки плюс ветровая нагрузка для данного региона — показал достаточность этого типоразмера. Расстановка с равномерным шагом даёт распределение нагрузки по всей линии без риска локального выворачивания опор.

Монтаж ограждения: от разбивки до обвязки

Разбивку линии выполнили по всей трассе с геодезической привязкой. Каждую сваю погружали с контролем вертикали по двум магнитным уровням на стволе. Проектный крутящий момент 1950 Н/м подтверждён с запасом — фактический 2064 Н/м. После установки осуществлялся контроль несущей способности по величине крутящего момента (Патент №151668, разработка «ГлавФундамент»). Работы завершены в — для свайно-винтового фундамента сезон не является ограничением.

Что получилось и что вошло в объём работ

Профнастил длиной 40 метров в Республика Башкортостан, г. Уфа — фундамент построен. В объём работ вошло:

• Геотехническое исследование — определены физико-механические свойства грунтов по всей трассе ограждения
• Измерение коррозионной агрессивности грунтов по ГОСТ 9.602 — назначена толщина стенки 3 мм мм под средняя КАГ
• Сваи СВС 200(4)/1-200(4)/1-76(3)/5000К — с элементами сопротивления боковым нагрузкам, рассчитанными на ветровую нагрузку для данного региона
• Монтаж с контролем несущей способности по величине крутящего момента
• Проектная документация и техкарта строительства фундамента в соответствии с СП 24.13330

Расчётный срок службы фундамента — от 50 лет с учётом средняя коррозионной агрессивности грунта. Каждый объект «ГлавФундамент» начинается с геологии — это не маркетинг, а следование требованиям федерального закона № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» от 30.12.2009. Хотите узнать стоимость фундамента для ограждения вашего объекта? Позвоните или оставьте заявку — сделаем расчёт за один день.
