Дом каркасно-щитовой 8х8 м

Ошибка, которую совершают при строительстве дома, — думать что фундамент держит постройку. В действительности он только передаёт нагрузку от здания на грунты в основании. И если грунты изучены плохо — никакая марка бетона или толщина металла не компенсирует этот пробел. В Красноярский край, городское поселение Емельяново для дома размером 8000*8000 метров геология стала не формальностью, а основой проекта: геотехническое исследование с замером КАГ по ГОСТ 9.602 показало средняя коррозионную агрессивность дисперсные связные грунты - текучепластичные и мягкопластичные.

Несущая способность определяется грунтами, а не сваями

Говорить о несущей способности винтовых свай любых типоразмеров бессмысленно без понимания, в какие грунты они будут погружены. В этом ключевое отличие подхода «ГлавФундамент». Физико-механические свойства грунтов — их способность деформироваться и не разрушаться под нагрузкой — определяют несущую способность фундамента в целом. Химические свойства — степень коррозионной агрессивности — определяют срок службы. Две группы свойств, два независимых расчёта. Поэтому каждый объект начинается с полевых исследований: динамическое зондирование даёт картину несущей способности на всех характерных участках пятна застройки, а измерение КАГ — данные для назначения толщины стенки и марки стали. Только после этого назначаются параметры свай: диаметр, длина, конфигурация лопасти и количество опор.

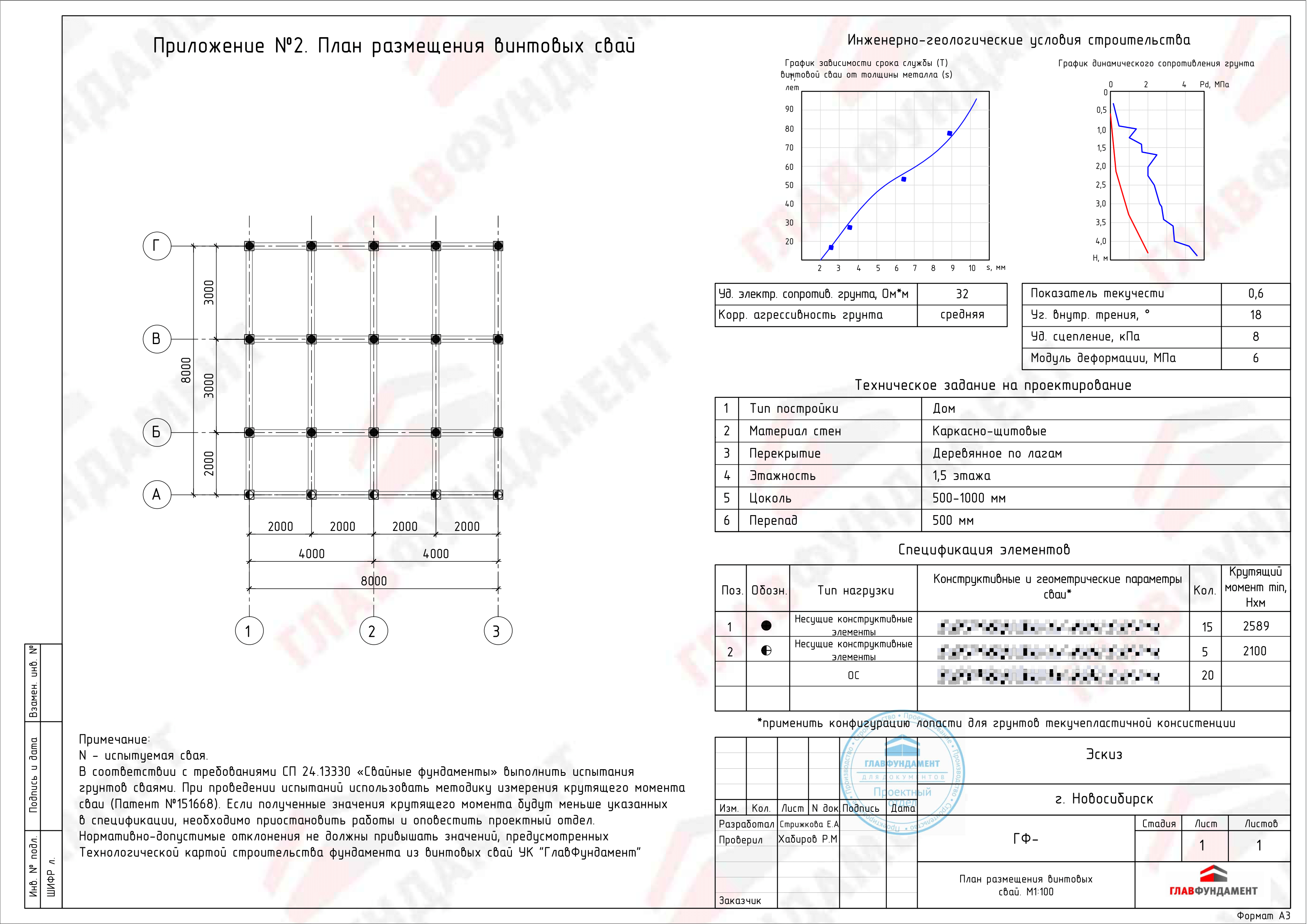

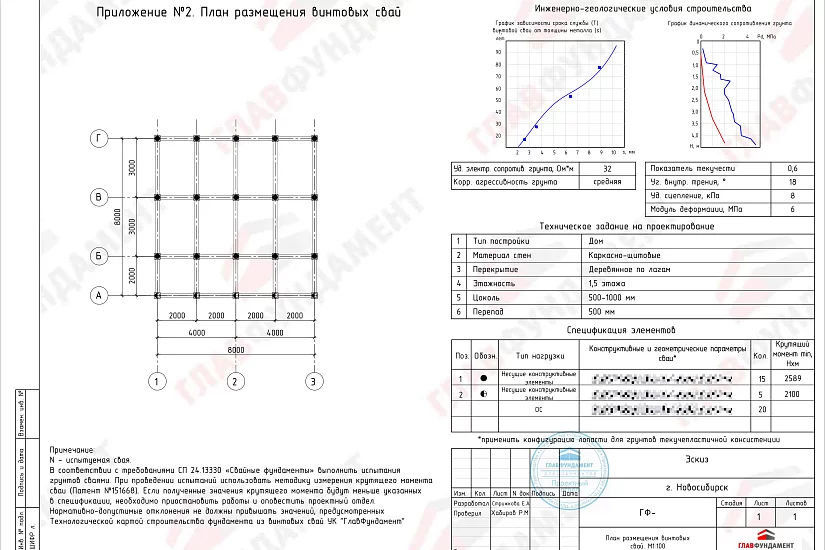

Сбор нагрузок и расстановка свай: почему не все опоры одинаковы

Дом размером 8000*8000 метров передаёт на фундамент разные по величине нагрузки. Под ответственными узлами — углы, пересечения несущих стен, места опирания балок перекрытия — нагрузка максимальна. Под лагами пола и ненесущими перегородками — минимальна. Сбор нагрузок (постоянные: вес стен, кровли, перекрытий; временные: снег, ветер, люди, мебель) позволил дифференцировать свайное поле: под ответственные узлы установить сваи с большей несущей способностью, на остальных участках - с меньшей, то есть более дешевые, но без потери надежности. Такой подход исключает переплату за избыточную несущую способность там, где она не нужна, и одновременно гарантирует отсутствие локальных просадок там, где они опаснее всего. Проектный крутящий момент 2589 Н/м подтверждён с запасом — фактический 2678 Н/м. Контроль по величине крутящего момента (Патент №151668, разработка «ГлавФундамент») — альтернатива дорогостоящим статическим испытаниям натурных свай.

Ростверк как связующее звено

Сваи по отдельности — это набор опор; сваи, объединённые ростверком — это единая конструкция. Для Каркасно-щитовой дома особенно важен правильный ростверк: он связывает все опоры в жёсткую раму и служит основанием для нижнего венца. Высота ростверка над уровнем земли обеспечивает вентиляцию подполья и защиту древесины от грунтовой влаги — критичный момент для долговечности деревянного строения. При высоте цоколя более 700 мм, что типично для участков с уклоном или высоким снеговым покровом, дополнительно устанавливаются элементы сопротивления боковым нагрузкам (ЭСБН) — они компенсируют возросшее горизонтальное воздействие.

Итог: дом, который стоит на данных, а не на допущениях

Дом 8000*8000 метров в Красноярский край, городское поселение Емельяново построен. В объём работ вошло:

• Геотехническое исследование с динамическим зондированием — определена несущая способность грунтов на всех характерных участках пятна застройки
• Измерение коррозионной агрессивности грунтов по ГОСТ 9.602 — данные для расчёта срока службы фундамента при средняя КАГ
• Сбор нагрузок от строения (постоянные + временные) — дифференцированная расстановка свай: усиленные под ответственными узлами
• Погружение свай с контролем несущей способности по величине крутящего момента — каждая опора подтверждена с запасом

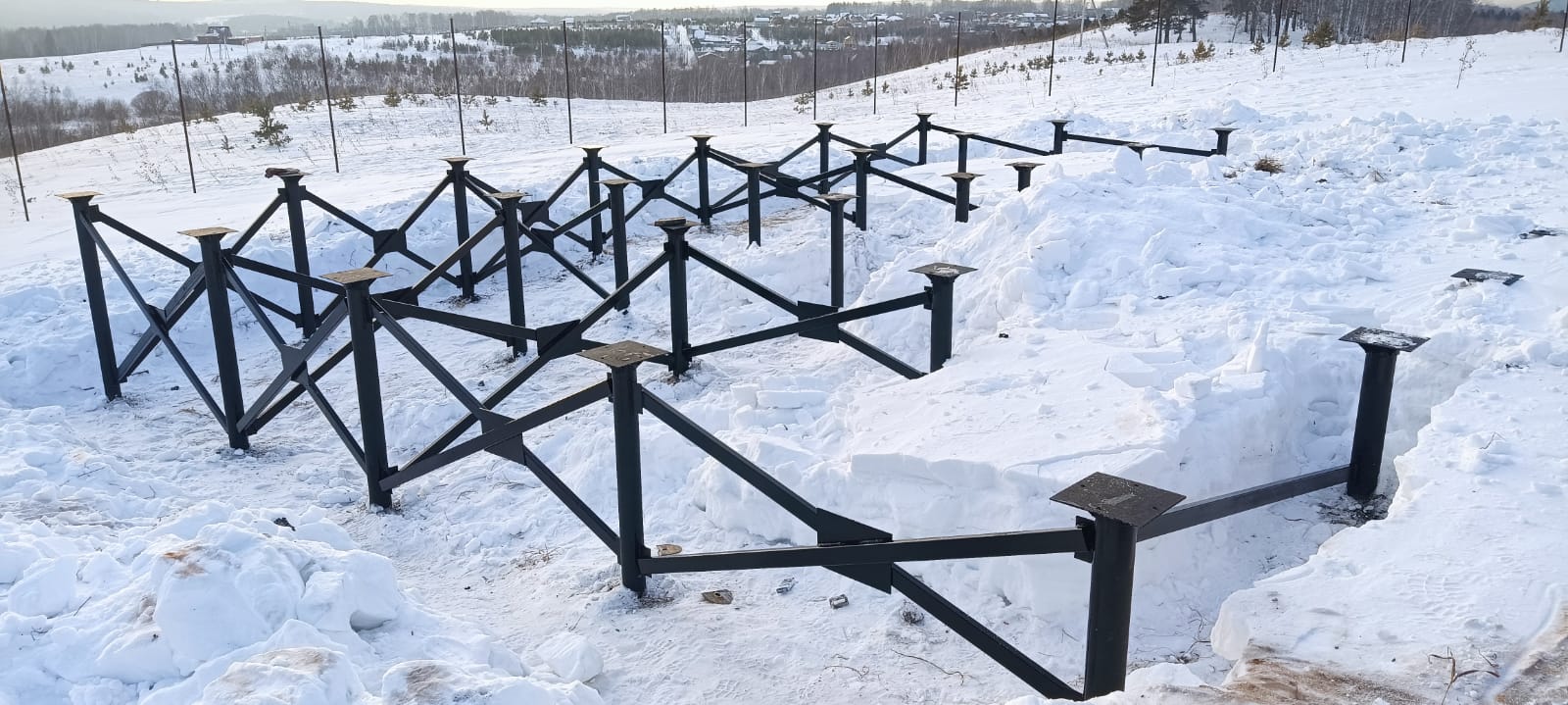

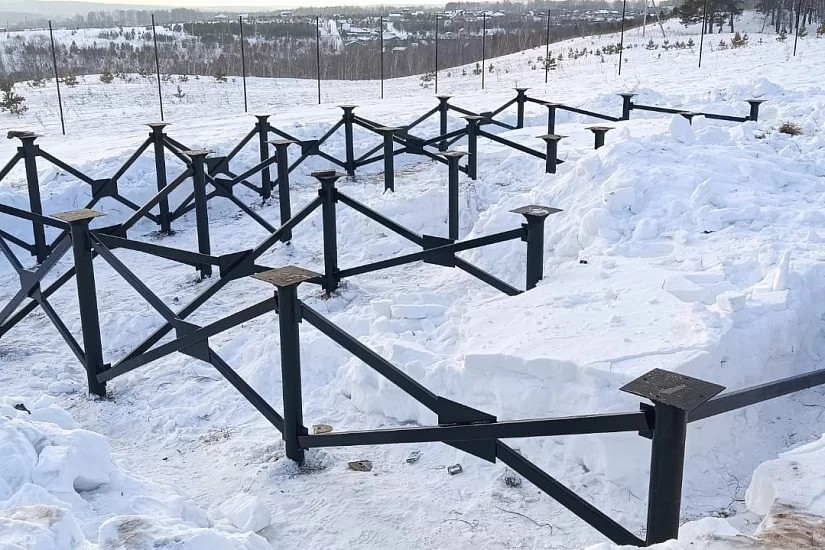

• Устройство ростверка и обвязки — единая жёсткая конструкция, основание для нижнего венца с вентиляцией подполья

Расчётный срок службы фундамента — от 50 лет. Каждый объект «ГлавФундамент» начинается с геологии — это не маркетинг, а следование требованиям федерального закона № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» от 30.12.2009. Хотите узнать стоимость фундамента для вашего дома? Позвоните или оставьте заявку — сделаем расчёт за один день.
